Система питания двигателей с впрыском топлива Фольксваген Гольф 2

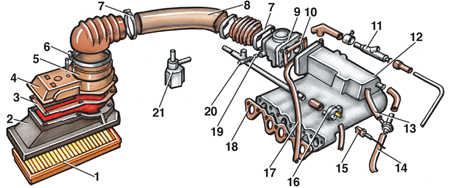

Воздушный фильтр и впускная труба двигателя с системой впрыска топлива 1 – фильтрующий элемент; 2 – крышка воздушного фильтра; 3 – прокладка измерителя расхода воздуха; 4 – измеритель расхода воздуха; 5 – винт регулировки качества (состава) смеси; 6, 7 – хомут; 8 – воздуховод; ...

Учитывая сложность системы впрыска топлива, не рекомендуется самостоятельно регулировать частоту вращения холостого хода двигателя и содержание СО в отработавших газах. Регулировку лучше проводить на станциях технического обслуживания автомобилей Volkswagen, имеющих для этого специальное оборудование. Проверку и регулировку проводят на прогретом двигателе с правиль...

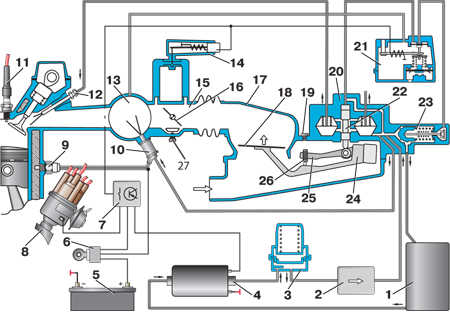

Схема системы вспрыска топлива K-Jetronic 1 – топливный бак; 2 – топливный фильтр; 3 – топливный аккумулятор; 4 – топливный насос; 5 – аккумуляторная батарея; 6 – выключатель (замок) зажигания; 7 – выключатель топливного насоса; 8 – распределитель зажигания; 9 – терм...

Проверяют клапан на холодном двигателе при температуре охлаждающей жидкости ниже 30° С в следующем порядке: ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить центральный провод высокого напряжения от распределителя зажигания. 2. Отсоединить колодку 15 (см. рис. Воздушный ...

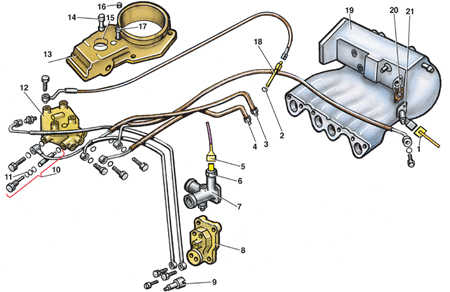

Элементы системы впрыска топлива K-Jetronic 1, 5, 9 – электрические соединительные колодки; 2 – уплотнительное кольцо; 3 – топливопровод от топливного насоса; 4 – трубка слива топлива в топливный бак; 6 – термовыключатель клапана пуска холодного двигателя; 7 – патрубок системы охлаж...

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Вынуть форсунку с резиновым уплотнительным кольцом вверх, потянув ее за гайку подсоединения топливопривода. Закрыть отверстие в головке блока цилиндров. 2. Осмотреть уплотнительное кольцо форсунки. Если на нем имеются трещины или след...

Высота подъема пластины 18 (см. рис. Схема системы вспрыска топлива K-Jetronic) зависит от количества воздуха, подаваемого в цилиндры двигателя: чем больше поток воздуха, тем выше поднимается пластина. При этом рычаг 24 через рычаг 25 перемещает поршень 22 вверх, что приводит к увеличению количества топлива, подаваемого в цилиндры. Когда поток воздуха уменьшается, ...

Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить провода от аккумуляторной батареи. 2. Сбросить давление в топливопроводах (см. п. 4 подраздела 3.2.6). 3. Пометить расположение и отсоединить все топливопроводы от распределителя...

Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить топливопроводы от распределителя топлива (см. пп. 1–3 подраздела 3.2.8). 2. Снять воздуховод 8 (см. рис. Воздушный фильтр и впускная труба двигателя с системой впрыска топлива) с гофрированным након...

Разборка и сборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Сбросить давление в топливопроводах (см. п. 4 подраздела 3.2.6). 2. Вывернуть пробку регулятора 10 (см. рис. Элементы системы впрыска топлива K-Jetronic) давления. Снять прокладку пробки. ...

Подкачивающий насос установлен в топливном баке и прикреплен к датчику уровня топлива. Для того чтобы снять насос, вынуть из бака датчик уровня топлива (см. пп.1–5 подраздела 3.1.7), а затем снять с него насос. Прежде чем снимать насос, произвести следующее: ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверить, нет ли обрывов в...

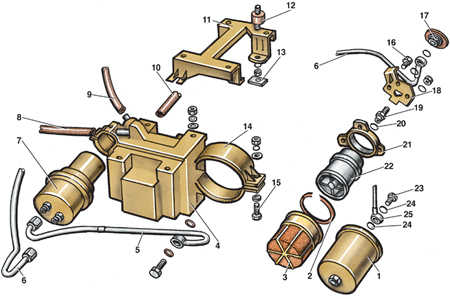

Топливный насос 1 – топливный фильтр; 2 – уплотнительное кольцо; 3 – сетчатый фильтр; 4 – резервуар насоса; 5 – трубка от топливного аккумулятора к топливному фильтру; 6 – трубка от насоса к топливному аккумулятору; 7 – топливный аккумулятор; 8 – трубка слива из распределител...

Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи. 2. Установить автомобиль над смотровой ямой или поднять заднюю часть автомобиля. 3. Отсоединить от фильтра 1 (см. рис. Топливн...

Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить провод от «минусовой» клеммы аккумулятора. 2. Установить автомобиль над смотровой ямой или поднять заднюю часть автомобиля. 3. Отсоединить трубки 5 (см. рис. Топливный ...

Топливный бак снимают аналогично моделям с карбюраторными двигателями (см. подраздел 3.1.8). ...

Регулировка троса акселератора 1 – стопорная скоба; 2 – регулировочный наконечник; 3 – кронштейн; 4 – трос привода акселератора; 5 – рычаг; а – зазор между рычагом и упором ПОРЯДОК ВЫПОЛНЕНИЯ 1. ...
