Тормозная система Фольксваген Поло
6.0 Тормозная система
Основное содержание раздела:■ Замена тормозных колодок■ Проверка тормозных дисков■ Замена тормозных дисков■ Регулировка ручного тормоза■ ABS/HBA/EBV/ EDS■ Удаление воздуха из тормозной системы■ Усилитель тормозного привода■ Выключатель сигнала торможенияРаботы с тормозной системой требуют ...
6.1 Технические характеристики тормозной системы
Параметры дисковых тормозовПереднихЗаднихОбозначение суппорта тормозаFS-IIFS-IIIC54-IILucas/IBIZAС34Толщина новой тормозной накладки(без учета толщины обратной стороны), мм1214131412Граница изношенности тормозной накладки (без учета толщины обратной стороны), мм22 ...

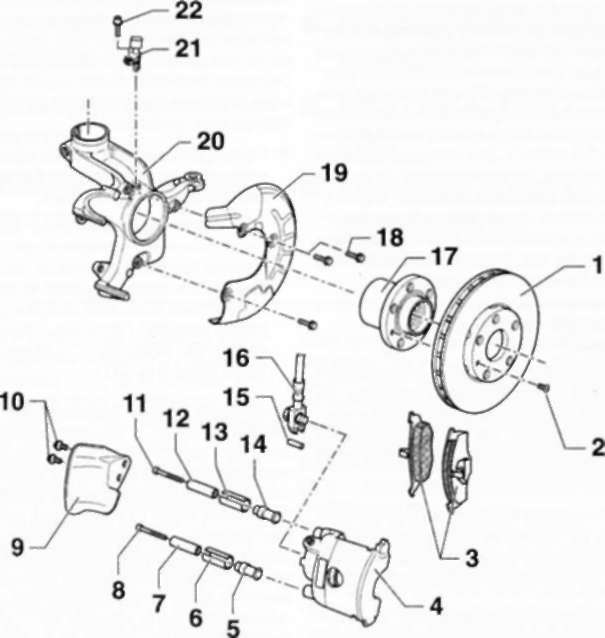

6.2 Передний дисковый тормозной механизм FS-II
S46-00911 — тормозной дискОбязательно заменять оба диска одного моста. Для снятия предварительно отвернуть крепление суппорта. Снимать тормозной диск со ступицы колеса без применения силы, при необходимости воспользоваться средством для преобразования ржавчины.2 — винт с крестообразным шлицем на головке, 4 Нм.3 — тормозные колодкиСдатчиком изношенности. Заменять сразу вс...
S46-00911 — тормозной дискОбязательно заменять оба диска одного моста. Для снятия предварительно отвернуть крепление суппорта. Снимать тормозной диск со ступицы колеса без применения силы, при необходимости воспользоваться средством для преобразования ржавчины.2 — винт с крестообразным шлицем на головке, 4 Нм.3 — тормозные колодкиСдатчиком изношенности. Заменять сразу вс...

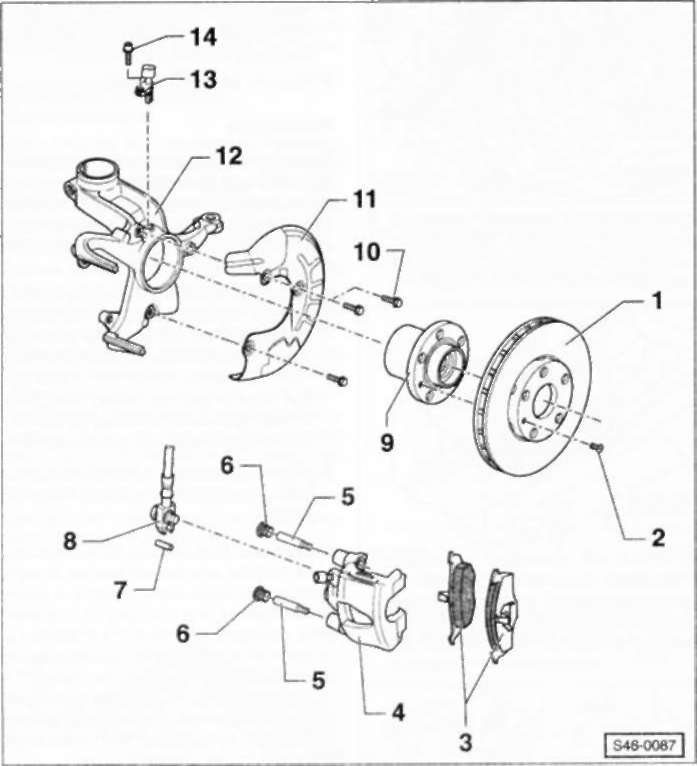

6.3 Передний дисковый тормозной механизм FS-I
1 — тормозной дискОбязательно заменять оба диска одного моста. Для снятия предварительно отвернуть крепление суппорта. Снимать тормозной диск со ступицы колеса без применения силы, при необходимости воспользоваться средством для преобразования ржавчины.2 — винт с крестообразным шлицем на головке, 4 Нм3 — тормозные колодкиСдатчиком изношенности. Заменять сразу все колодки о...
1 — тормозной дискОбязательно заменять оба диска одного моста. Для снятия предварительно отвернуть крепление суппорта. Снимать тормозной диск со ступицы колеса без применения силы, при необходимости воспользоваться средством для преобразования ржавчины.2 — винт с крестообразным шлицем на головке, 4 Нм3 — тормозные колодкиСдатчиком изношенности. Заменять сразу все колодки о...
6.4. и установка передних тормозных колодок. POLO
(Категория). Список материалов смотрите внутри...
6.5. и установка передних тормозных колодок. IBIZA
(Категория). Список материалов смотрите внутри...

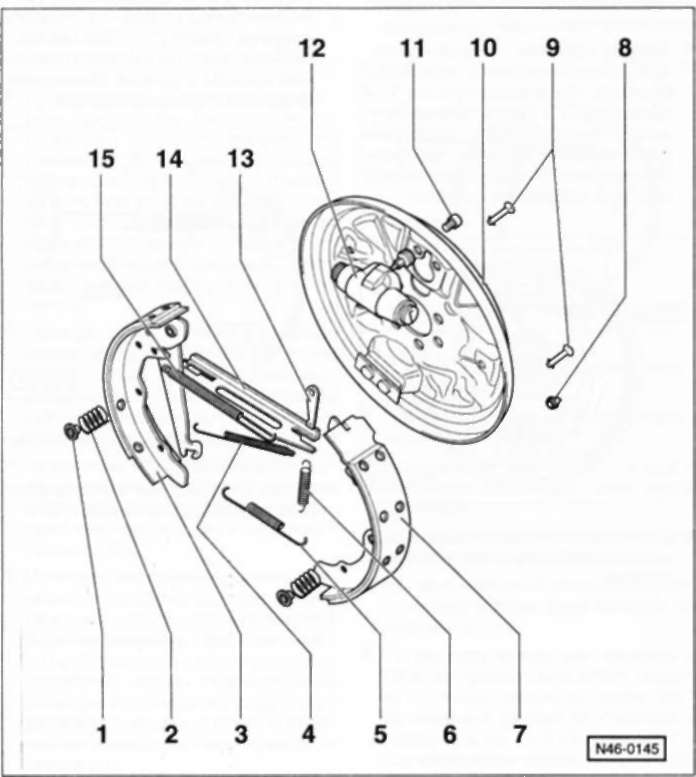

6.6 Задний барабанный тормозной механизм
1 — тарелка пружиныДля снятия повернуть на 90°2 — нажимная пружина3 — тормозная колодка с рычагом для ручного тормоза4 — верхняя стяжная пружинаПри необходимости снимать с использованием специального инструмента 3438 концерна VW.5 — нижняя стяжная пружинаНа контактные поверхности нанести пластичную смазку G000650.6 — подтягивающая пружина7 ...
1 — тарелка пружиныДля снятия повернуть на 90°2 — нажимная пружина3 — тормозная колодка с рычагом для ручного тормоза4 — верхняя стяжная пружинаПри необходимости снимать с использованием специального инструмента 3438 концерна VW.5 — нижняя стяжная пружинаНа контактные поверхности нанести пластичную смазку G000650.6 — подтягивающая пружина7 ...
6.7. Снятие и установка тормозных колодок заднего барабанного тормоза
(Категория). Список материалов смотрите внутри...

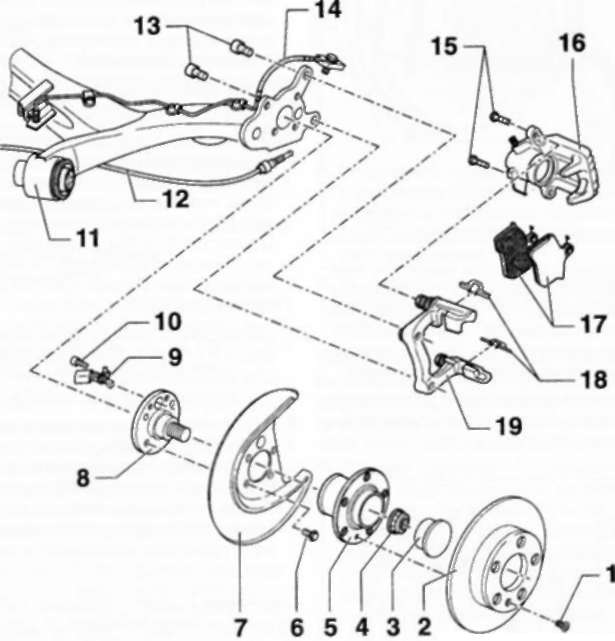

6.8 Задний дисковый тормозной механизм
1 — винт с крестообразным шлицем на головке, 4 Нм2 — тормозной дискОбязательно заменять оба диска одного моста. Для снятия предварительно отвернуть крепление суппорта.3 — защитный колпачок.Отжать.4 — 12-гранная гайка крепления ступицы, 175 НмСамоконтрящаяся, поэтому после каждого демонтажа заменять.5 — ступица колеса в сборе с подшипником и ротором Заменя...
1 — винт с крестообразным шлицем на головке, 4 Нм2 — тормозной дискОбязательно заменять оба диска одного моста. Для снятия предварительно отвернуть крепление суппорта.3 — защитный колпачок.Отжать.4 — 12-гранная гайка крепления ступицы, 175 НмСамоконтрящаяся, поэтому после каждого демонтажа заменять.5 — ступица колеса в сборе с подшипником и ротором Заменя...
6.9. Снятие и установка тормозных колодок заднего дискового тормоза
(Категория). Список материалов смотрите внутри...
6.10. Проверка толщины тормозных дисков
(Категория). Список материалов смотрите внутри...
6.11. Снятие и установка тормозного диска/ суппорта тормозного механизма вместе с направляющей колодок
(Категория). Список материалов смотрите внутри...
6.12. Регулировка ручного тормоза
(Категория). Список материалов смотрите внутри...
6.13. Снятие и установка колесного тормозного цилиндра
(Категория). Список материалов смотрите внутри...
6.14. Удаление воздуха из тормозной системы
(Категория). Список материалов смотрите внутри...
6.15. Снятие и установка шланга тормозного привода
(Категория). Список материалов смотрите внутри...
6.18. Снятие и установка тросовой тяги ручного тормоза
(Категория). Список материалов смотрите внутри...
6.19. Снятие и установка выключателя сигнала торможения
(Категория). Список материалов смотрите внутри...
