Система впрыска (дизельные двигатели) Фольксваген Туарег
2.12.1 Система впрыска (дизельные двигатели)
Проверка и регулировка положения поршней насос-форсунокСнятие и установка впускного коллектораСнятие и установка насос-форсункиЗамена уплотнительных колец круглого сечения насос-форсунки...
2.12.2 Проверка и регулировка положения поршней насос-форсунок
Условие проверкиДвигатель должен быть демонтирован.Порядок выполнения работДемонтируйте звукоизоляционную крышку и крышку головки блока цилиндров соответствующей головки блока.Снимите топливный или тандемный насос соотв. ГБЦ Прокрутите двигатель при помощи контропоры – T10172 в положение ВМТ и снимите демпфер крутильных колебаний. Установите фиксатор коленчатого вала T10195....
Условие проверкиДвигатель должен быть демонтирован.Порядок выполнения работДемонтируйте звукоизоляционную крышку и крышку головки блока цилиндров соответствующей головки блока.Снимите топливный или тандемный насос соотв. ГБЦ Прокрутите двигатель при помощи контропоры – T10172 в положение ВМТ и снимите демпфер крутильных колебаний. Установите фиксатор коленчатого вала T10195....
2.12.3 Снятие и установка впускного коллектора
Рис. 2.290. Компоненты впускного коллектора: 1 – головка блока цилиндров; 2 – уплотнение; 3 – впускной коллектор; 4 – болт 20 Н·м; 5 – топливная рампа; 6 – болт 8 Н·м + довернуть на 1/4 об. (90°); 7 – уплотнительное кольцо; 8 – соединительный штуцер; 9 – соединительный штуцер; 10 – свеча накаливания, 15 Н·мУсловия (автомобили с буквенными обозначениями двигателя AYH...
Рис. 2.290. Компоненты впускного коллектора: 1 – головка блока цилиндров; 2 – уплотнение; 3 – впускной коллектор; 4 – болт 20 Н·м; 5 – топливная рампа; 6 – болт 8 Н·м + довернуть на 1/4 об. (90°); 7 – уплотнительное кольцо; 8 – соединительный штуцер; 9 – соединительный штуцер; 10 – свеча накаливания, 15 Н·мУсловия (автомобили с буквенными обозначениями двигателя AYH...
2.12.4 Снятие и установка насос-форсунки
СнятиеДемонтируйте звукоизоляционную крышку и крышку головки блока цилиндров соответствующей головки блока.Вращайте коленчатый вал пока пара кулачков соответственно устанавливаемых или демонтируемых насос-форсунок не покажут равномерно наверх.Открутите контргайки регулировочных винтов 1 и выкрутить регулировочные винты настолько, пока соответствующее коромысло не ляжет на пружину толкателя н...
СнятиеДемонтируйте звукоизоляционную крышку и крышку головки блока цилиндров соответствующей головки блока.Вращайте коленчатый вал пока пара кулачков соответственно устанавливаемых или демонтируемых насос-форсунок не покажут равномерно наверх.Открутите контргайки регулировочных винтов 1 и выкрутить регулировочные винты настолько, пока соответствующее коромысло не ляжет на пружину толкателя н...
2.12.5 Замена уплотнительных колец круглого сечения насос-форсунки

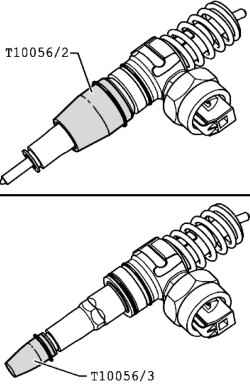

Снятие Снимите насос-форсунки. Предельно осторожно снимите уплотнительные кольца круглого сечения с насос-форсунки.Следите за тем, чтобы на месте посадки уплотнительных колец не появились заусенцы.УстановкаСкользящее применение уплотнительных колец круглого сечения без опознавательной цветной маркировки.ПРИМЕЧАНИЕПри монтаже уплотнительных колец круглого сечения всегда испо...
Снятие Снимите насос-форсунки. Предельно осторожно снимите уплотнительные кольца круглого сечения с насос-форсунки.Следите за тем, чтобы на месте посадки уплотнительных колец не появились заусенцы.УстановкаСкользящее применение уплотнительных колец круглого сечения без опознавательной цветной маркировки.ПРИМЕЧАНИЕПри монтаже уплотнительных колец круглого сечения всегда испо...
