3.5.1 Приводной механизм
Снятие и установка приводного валаРазборка приводного валаСборка приводного вала...
3.5.2 Снятие и установка приводного вала

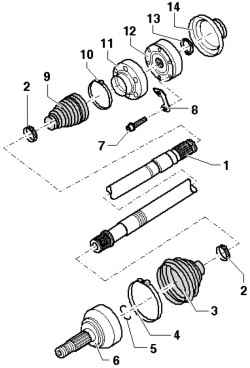

Рис. 3.173. Приводной вал: 1 – приводной вал; 2 – хомут; 3 – пыльник шарнира; 4 – хомут; 5 – стопорное кольцо; 6 – ШРУС наружный; 7 – винт с внутренней звездочкой; 8 – подкладная пластина; 9 – пыльник внутреннего ШРУСа; 10 – хомут; 11 – крышка; 12 – ШРУС внутренний; 13 – стопорное кольцо; 14 – крышкаСнятиеПеред снятием ослабьте двенадцатигранную гайку.ВН...
Рис. 3.173. Приводной вал: 1 – приводной вал; 2 – хомут; 3 – пыльник шарнира; 4 – хомут; 5 – стопорное кольцо; 6 – ШРУС наружный; 7 – винт с внутренней звездочкой; 8 – подкладная пластина; 9 – пыльник внутреннего ШРУСа; 10 – хомут; 11 – крышка; 12 – ШРУС внутренний; 13 – стопорное кольцо; 14 – крышкаСнятиеПеред снятием ослабьте двенадцатигранную гайку.ВН...
3.5.3 Разборка приводного вала
Снятие наружного шарнираСнимите оба хомута с пыльника шарнира.Снимите пыльник с наружного шарнира.Рис. 3.179. Извлечение наружного шарнираОтделите наружный шарнир от приводного вала, сильно ударив по шарниру пластмассовым молотком (рис. 3.179). Снятие внутреннего шарнираСнимите оба хомута с пыльника шарнира.Снимите пыльник с внутреннего шарнира....
Снятие наружного шарнираСнимите оба хомута с пыльника шарнира.Снимите пыльник с наружного шарнира.Рис. 3.179. Извлечение наружного шарнираОтделите наружный шарнир от приводного вала, сильно ударив по шарниру пластмассовым молотком (рис. 3.179). Снятие внутреннего шарнираСнимите оба хомута с пыльника шарнира.Снимите пыльник с внутреннего шарнира....
3.5.4 Сборка приводного вала

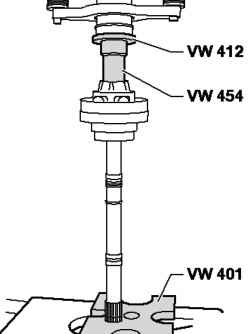

Рис. 3.184. Запрессовка внутреннего шарнира на приводной валЗапрессуйте внутренний шарнир на приводной вал, как показано на рисунке 3.184.Установите на приводной вал новое стопорное кольцо с помощью цанги для пружинных стопорных колец VW 161 A.Установите на внутренний шарнир новую крышку.Рис. 3.185. Установка зажимной цангиЗажимну...
Рис. 3.184. Запрессовка внутреннего шарнира на приводной валЗапрессуйте внутренний шарнир на приводной вал, как показано на рисунке 3.184.Установите на приводной вал новое стопорное кольцо с помощью цанги для пружинных стопорных колец VW 161 A.Установите на внутренний шарнир новую крышку.Рис. 3.185. Установка зажимной цангиЗажимну...
