Тормозная система Ауди 100

На автомобиле установлена двухконтурная тормозная система: один контур затормаживает левое переднее и правое заднее колеса, а другой – правое переднее и левое заднее. Привод системы гидравлический. Для облегчения управления приводом на автомобиле установлен вакуумный усилитель (модели с 4-цилиндровыми двигателями) или гидроусилитель (модели с 5-цилиндровыми двигателям...

Предупреждение С января 1988 г. ширина тормозных барабанов увеличилась на 6 мм. Барабанные тормозные механизмы задних колес   – тормозная колодка:      • толщина фрикционной накладки, мм 5,25      • минимально допус...

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Положение педали тормоза регулируется длиной толкателя главного цилиндра, которая должна составлять 249 мм (1 – толкатель, 2 – контргайка). 2. Ослабить затяжку контргайки. 3. Поворачивая толкатель в соответ...

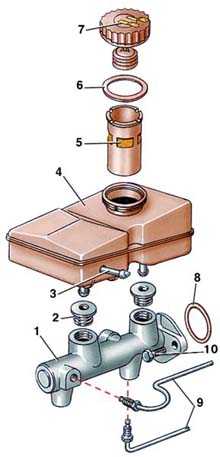

Главный тормозной цилиндр 1 – корпус; 2 – уплотнительная втулка; 3 – штуцер; 4 – бачок; 5 – фильтр; 6 – уплотнительное кольцо; 7 – крышка; 8 – резиновый уплотнитель; 9 – трубопровод; 10 – болт Снятие ...

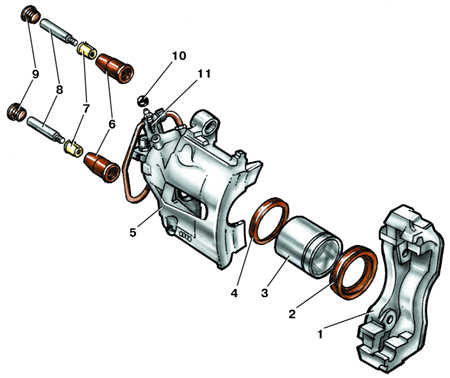

Тормозная скоба фирмы Teves 1 – основание скобы; 2 – защитный чехол; 3 – поршень; 4 – уплотнительное кольцо; 5 – корпус скобы; 6 – резиновая втулка; 7 – пластмассовая втулка; 8 – направляющий палец; 9 – грязезащитный колпачок; 10 – защитный ко...

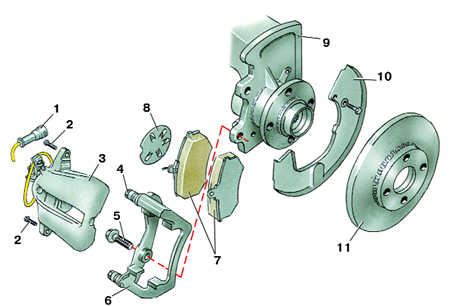

Тормозной механизм переднего колеса марки GIRLING 1 – колодка с проводами датчика износа тормозных колодок; 2 – болт; 3 – корпус скобы; 4 – направляющий палец; 5 – болт; 6 – основание скобы; 7 – тормозные колодки; 8 – теплоизоляцио...

Проверка состояния рабочих поверхностей тормозного диска ПОРЯДОК ВЫПОЛНЕНИЯ 1. Приподнять переднюю часть автомобиля и снять колесо (см. подраздел 10.4). 2. Очистить тормозной диск. 3. Измерить штангенциркулем толщину диска. Минимально до...

Тормозная скоба фирмы Teves 1 – основание скобы; 2 – защитный чехол; 3 – поршень; 4 – уплотнительное кольцо; 5 – корпус скобы; 6 – резиновая втулка; 7 – пластмассовая втулка; 8 – направляющий палец; 9 – грязезащитный колпачок; 10...

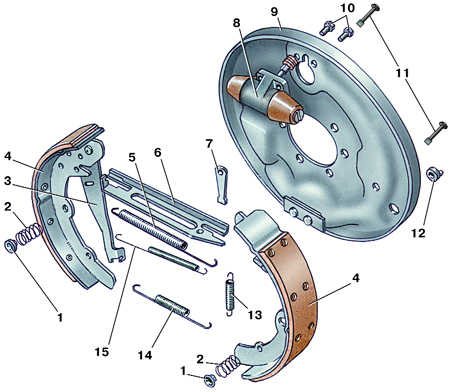

Барабанный тормозной механизм заднего колеса 1 – чашка; 2 – прижимная пружина; 3 – приводной рычаг; 4 – тормозная колодка; 5 – верхняя стяжная пружина; 6 – распорная планка; 7 – регулировочный клин; 8 – колесный тормозной цилиндр; ...

Тормозной барабан собран со ступицей колеса и фактически они являются одной деталью. Снятие и установку тормозного барабана см. в подразделе 8.2.3. Осмотр и дефектовка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Тщательно очистить тормозной барабан. 2. Измерить штангенциркулем диаметр рабочей ...

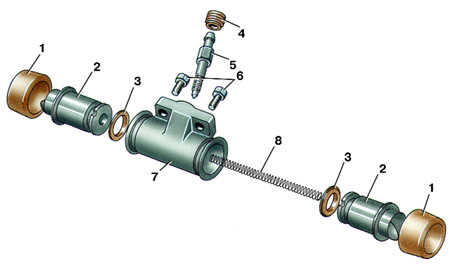

Колесный тормозной цилиндр 1 – защитный колпак; 2 – поршень; 3 – манжета; 4 – защитный колпачок; 5 – клапан выпуска воздуха; 6 – болт; 7 – корпус; 8 – пружина Замена ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять...

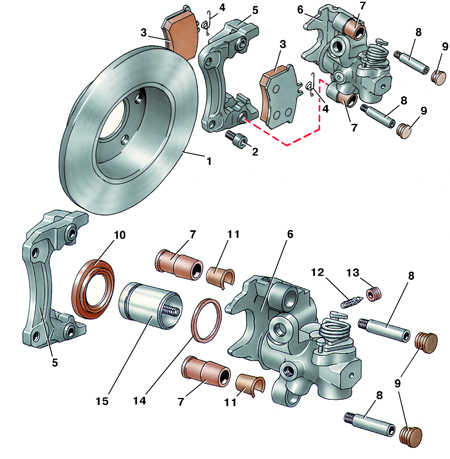

Тормозной механизм заднего колеса марки Teves 1 – тормозной диск; 2 – болт; 3 – тормозная колодка; 4 – пружина; 5 – основание скобы; 6 – корпус скобы; 7 – резиновая втулка; 8 – направляющий палец; 9 – защитный колпак; 10 – защитный чех...

Проверка ПОРЯДОК ВЫПОЛНЕНИЯ Для проверки работоспособности регулятора давления нажать и резко отпустить педаль тормоза (автомобиль при этом должен стоять на колесах). Помощник в это время должен следить за регулятором давления (2). Если рычаг регулятора (1) не перемещается, ...

(Категория). Список материалов смотрите внутри...

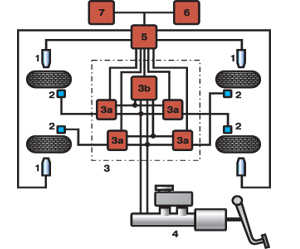

Схема АБС 1 – датчик частоты вращения колеса; 2 – тормозной механизм колеса; 3 – гидравлический блок; 3а – соленоидный клапан; 3b – насос; 4 – главный тормозной цилиндр; 5 – блок управления; 6 – контрольная лампа в комбинации приборов; 7 – выключатель АБС В состав АБ...

Предупреждение Данная операция выполняется вдвоем, с соблюдением техники безопасности, так как тормозная жидкость токсична.Очередность при прокачке всей системы:  – заднее правое колесо;  – заднее левое колесо;  – переднее правое колесо;  – переднее левое колесо. Если проводились работы только с тормозом одного колеса, то достаточно про...
