Рулевое управление Ауди 100

На автомобиле установлено рулевое управление реечного типа с травмобезопасной рулевой колонкой. Часть автомобилей оснащена гидроусилителем рулевого управления. Также в зависимости от комплектации на автомобили установлены подушка безопасности и система пассивной безопасности PROCON-TEN....

Тип рулевого механизма шестерня–рейка Передаточное отношение механизма рулевого управления:   – без гидроусилителя 24,80:1   – с гидроусилителем 18,70:1 Число оборотов рулевого колеса от упора до упора:   – без гидроусилителя ...

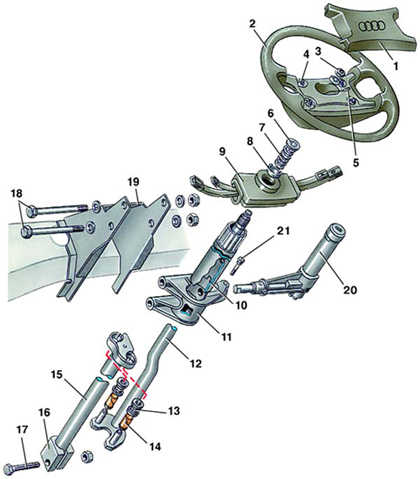

Колонка рулевого управления 1 – декоративная накладка; 2 – рулевое колесо; 3 – гайка; 4 – гайка; 5 – колодка с проводами; 6 – шайба; 7 – пружина; 8 – подшипник; 9 – подрулевые переключатели; 10 – труба; 11 – кронштейн рулевой коло...

(Категория). Список материалов смотрите внутри...

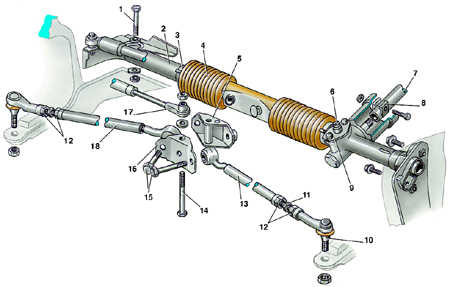

Механизм рулевого управления 1 – болт; 2 – картер механизма рулевого управления; 3 – хомут; 4 – защитный чехол; 5 – кронштейн; 6 – регулировочный винт; 7 – нижний вал колонки рулевого управления; 8 – хомут; 9 – крышка; ...

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Произвести пробную поездку и проверить, возвращается ли рулевое колесо автоматически после поворота в положение движения автомобиля по прямой. При этом рулевое колесо не должно иметь ощутимого люфта. 2. Отрегулировать механизм рулевого ...

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Затормозить автомобиль стояночным тормозом и установить упоры под задние колеса. 2. Ослабить два болта крепления тяг к зубчатой рейке (cм. рис. Механизм рулевого управления). При этом автомобиль должен стоять на колесах во изб...

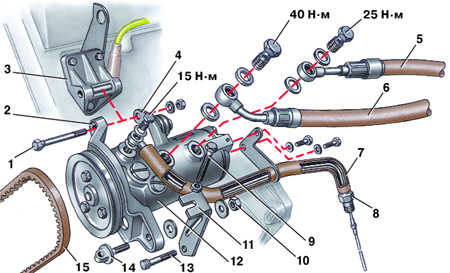

Насос гидроусилителя рулевого управления (5-цилиндровый двигатель) 1 – болт; 2 – передний кронштейн на насосе; 3 – кронштейн; 4 – задний кронштейн на насосе; 5 – подводящий шланг; 6 – отводящий шланг; 7 – шланг подачи жидкости к ресиверу; ...

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отвернуть подводящий болт и отсоединить от насоса подводящий шланг и подсоединить вместо него шланг с манометром. 2. Запустить двигатель и оставить работать его на холостом ходу. 3. Вывернуть до упора кол...

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Долить жидкость в бачок системы гидроусилителя рулевого управления до отметки «max». 2. Приподнять и установить на опоры переднюю часть автомобиля. 3. При неработающем двигателе повернуть быстро несколько...

Регулировка натяжения ремня ПОРЯДОК ВЫПОЛНЕНИЯ Модели с 5-цилиндровым двигателем 1. Ослабить затяжку гаек болта крепления насоса и болта регулировочной планки, а также затяжку болта крепления регулировочной планки. 2. Отрегулировать натяже...
