Измерение тормозных колодок барабанного механизма Ауди 80

Измерение тормозных колодок барабанного механизма

Измерение тормозных колодок барабанного механизма Audi 80

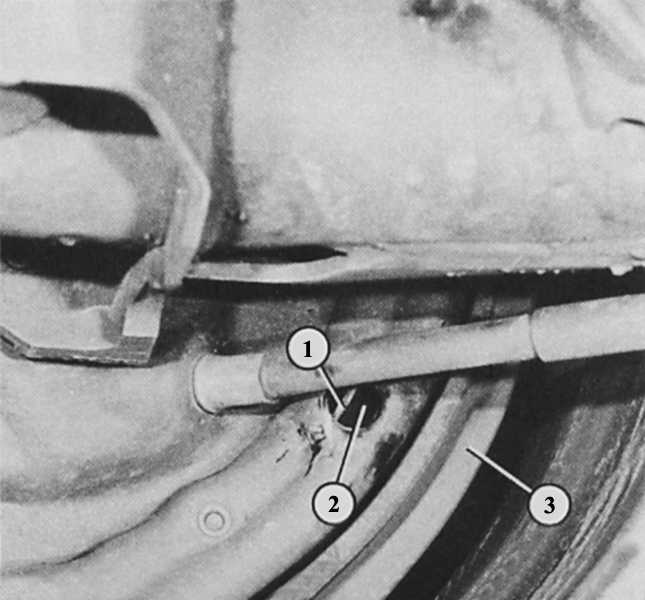

Смотровое отверстие для контроля толщины накладок заднего барабанного тормозного механизма расположено в щитке барабанного тормозного механизма спереди по направлению движения. При снятой крышке видны тормозная колодка (1) с наклеенной на нее фрикционной тормозной накладкой (2). Также виден тормозной барабан (3).

Поскольку активная колодка изнашивается быстрее задней пассивной, толщину следует измерять по передней колодке.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поднять автомобиль сзади.
  2. Снять пластиковый колпачок на внутренней стороне соответствующего колеса спереди на щитке барабанного тормозного механизма.
  3. Посветить карманным фонариком в смотровое отверстие, установить толщину колодки.
  4. Износ колодок допустим до 2,5 мм остаточной толщины – без толщины носителя. В противном случае их необходимо менять.
