Антенна заднего стекла
При таком типе антенн антенной по приему СВ выступают два металлических проводника в самом верху стекла. Для приема УКВ (FM) служат остальные проводники, выступающие одновременно в качестве проволочных нагревательных элеметов. Антенный усилитель, расположенный под обшивкой левой задней стойки, компенсирует недостаточную высоту этой антенной системы.

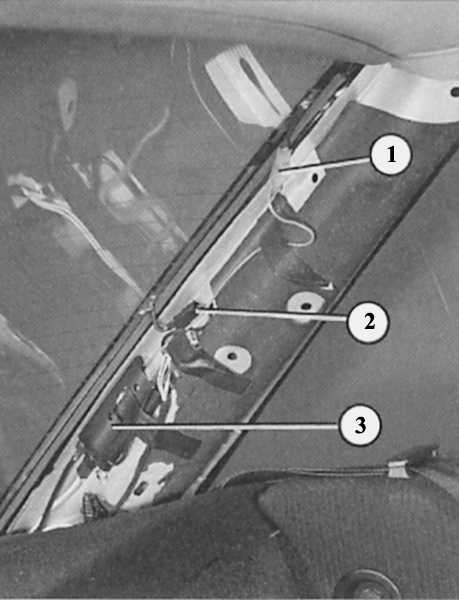

За левой обшивкой задней стойки скрываются:
 |

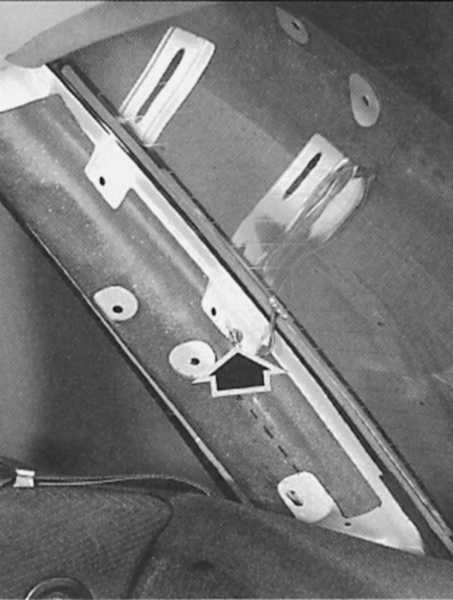

Точка «массы» (стрелка) для отопления заднего стекла и антенны заднего стекла находится на правой задней стойке. На иллюстрации стойка показана со снятой обшивкой. |
Поиск неисправностей антенны заднего стекла
|
- Снять обшивки обеих задних стоек.
- Проверить соединение на «массу» отопления заднего стекла у правой стойки; далее проконтролировать соединение на «массу» (корпус) антенного усилителя по его крепежному болту.
- Внимательно проверить проводники на заднем стекле: можно ли обнаружить видимое прерывание? Если да, то отремонтировать при помощи токопроводящего серебряного лака или заменить это стекло на новое.
- Теперь следует заняться электрической проверкой: разъединить штекеры усилителя, замерить напряжение на на «массе». Для этого включить радио.
- Наличие напряжения: снабжение питанием усилителя в порядке. Напряжение отсутствует: устранить разрыв цепи.
- В том же проводе замерить ток между подсоединением усилителя и снятым проводом.
- Амперметр должен показывать 30—50 мА, в противном случае антенный усилитель не получает питания и, соответственно, неисправен – заменить.
- Далее: отсоединить нижний провод отопления заднего стекла, включить зажигание и отопление заднего стекла, замерить напряжение в проводе.
- Провод должен находиться под напряжением аккумуляторной батареи, в противном случае неисправны провода либо усилитель. Сузить круг поиска неисправности.
- Отсоединить нижний провод от усилителя, замерить напряжение при включенных зажигании и отоплении заднего стекла:
- Если прибор показывает напряжение аккумуляторной батареи, значит, провода в порядке, то есть неисправен усилитель. В противном случае все наоборот.
|
|
