Салон
Снятие левой полочки
 |

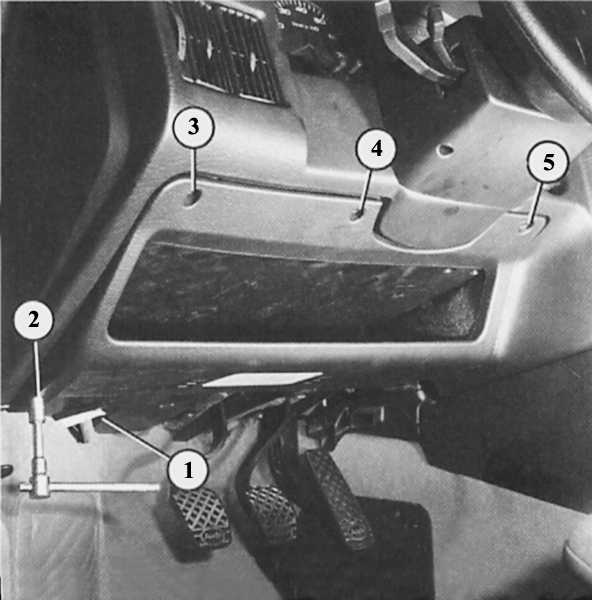

Для снятия полочки слева ослабить болты со 2 по 5. При установке вставить полочку впереди в направляющие (позиция 1 показывает одну из них). |
Левая нижняя часть обшивки приборной панели, интегрированная с полочкой, должна быть снята почти во всех случаях, когда нужен доступ к обратной стороне приборной панели.
|
- Узким торцовым ключом вывернуть четыре винта вокруг полочки.
- Немного откинуть полочку вниз и вытянуть к себе.
- При установке вставить передний край обшивки в обе направляющих на днище автомобиля и возле педалей.
- Не слишком туго затянуть винты.
|
|
Снятие вещевого ящика
 |

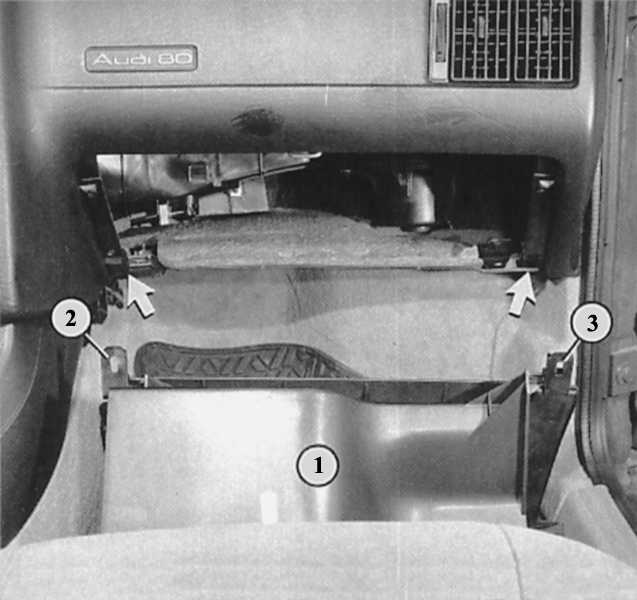

Вещевой ящик (1) своими петлями (2 и 3) прикреплен к приборной панели (стрелки). На иллюстрации ящик показан в разобранном виде. |
|
- Вывернуть на нижнем крае приборной панели оба крепежных винта петли вещевого ящика.
- Слегка отжать стопоры вещевого ящика вовнутрь и откинуть вещевой ящик вниз.
|
|
Снятие нижней части центральной консоли
 |

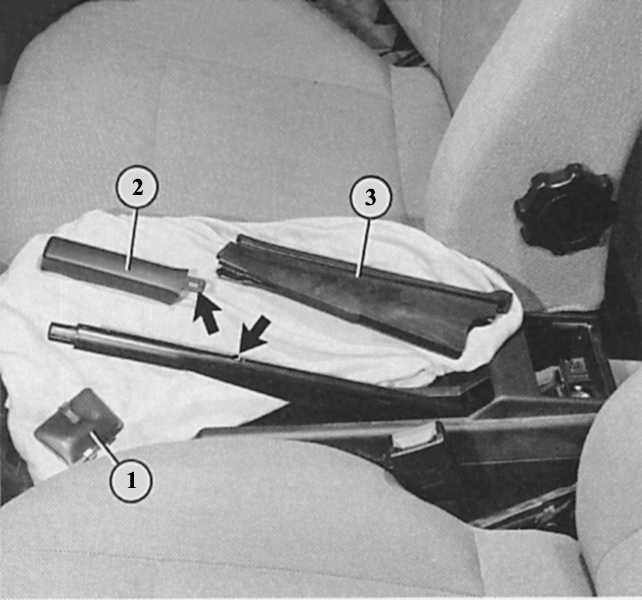

Снятие задней части центральной консоли: снять планку (1), отсоединить обшивку рычага стояночного тормоза (3), отсоединить серьгу (стрелки) на ручке (2) от фиксатора. |
|
- Затянуть стояночный тормоз.
- Отжать отверткой крепежные прокладки чехла рычага стояночного тормоза и отделить от пола.
- Спереди слегка приподнять обшивку, отжать серьгу рычага вверх и вытянуть рычаг вперед.
- Приподнять декоративную панель перед рычагом стояночного тормоза. При этом поддеть верхний край маленькой отверткой.
- Вывернуть шесть крепежных болтов, находящихся под панелью.
- Снять заднюю пепельницу.
- Вывернуть под пепельницей два шестигранных болта.
- Потянуть консольную часть за передний край вверх и снять ее по направлению вперед над рычагом стояночного тормоза.
|
|
Снятие передней части центральной консоли
 |
Снятие передней части центральной консоли: открутить головку рычага переключения передач (2), ослабить болт на кожухе рычага (1). (3) – передние направляющие. |
 |

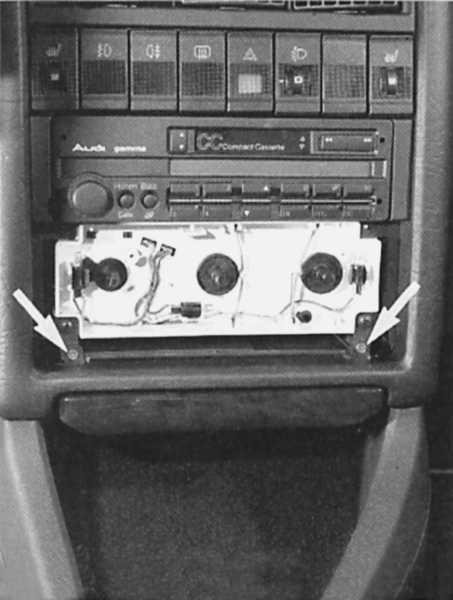

Стрелки показывают на два болта, расположенные в вырезе панели отопления, которые необходимо ослабить для снятия центральной консоли. |
|
- Отсоединить провод на «массу» аккумулятора.
- Полностью снять заднюю часть центральной консоли.
- Снять рычаг переключения передач либо рычаг селектора.
- Отвернуть болт с крестообразным шлицем на заднем краю консоли и снять чехол рукоятки переключения передач либо обшивку.
- Отсоединить все три регулятора отопления/вентиляции.
- Отвернуть два винта панели отопления и снять ее.
- У автомобилей, оснащенных автоматическим кондиционером, полностью снять пульт управления.
- Внизу справа и слева в вырезе панели отопления вывернуть по одному винту.
- Отжать консоль с пепельницей вниз, при варианте кузова с дополнительными приборами снять по направлению вниз узкую декоративную пластину.
- По направлению назад отсоединить консоль от приборной доски.
- При необходимости отсоединить провода.
- При установке направляющие на приборной панели и центральной консоли должны входить одна в другую.
|
|
