Сиденья и ниши Ауди А4-2000

Сиденья и ниши

Ручная регулировка передних сидений

Регуляторы положения сиденья

Сиденье может регулироваться по многим параметрам.

Сиденья и ниши Audi A4

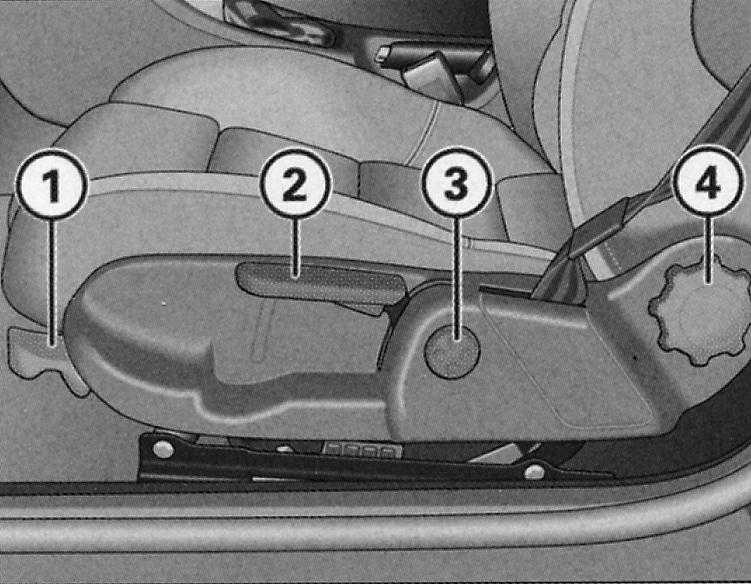

Регуляторы сиденья водителя

1—Продольная регулировка положения сиденья
2—Регулировка высоты сиденья
3—Регулировка выхода поясничной опоры*
4—Регулировка наклона спинки

Некоторые из показанных органов управления входят в комплектацию только определённых модификаций или устанавливаются на заказ.

Продольная регулировка сиденья

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Потяните рукоятку (1) вверх, и при этом сместите сиденье в нужное положение.
  2. Отпустите рукоятку (2) и подвиньте сиденье до защелкивания фиксатора.

Регулирование высоты сиденья


Поднимание сиденья

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Потяните рукоятку (2) вверх.


Опускание сиденья

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отожмите рукоятку (2) вниз.

Регулирование наклона спинки

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Разгрузите спинку сиденья (не опирайтесь на спинку).
  2. Регулируйте наклон спинки вращением маховика (4).

Регуляторы положения сиденья (спортивное сиденье)

Сиденье может регулироваться по многим параметрам.

Сиденья и ниши Audi A4

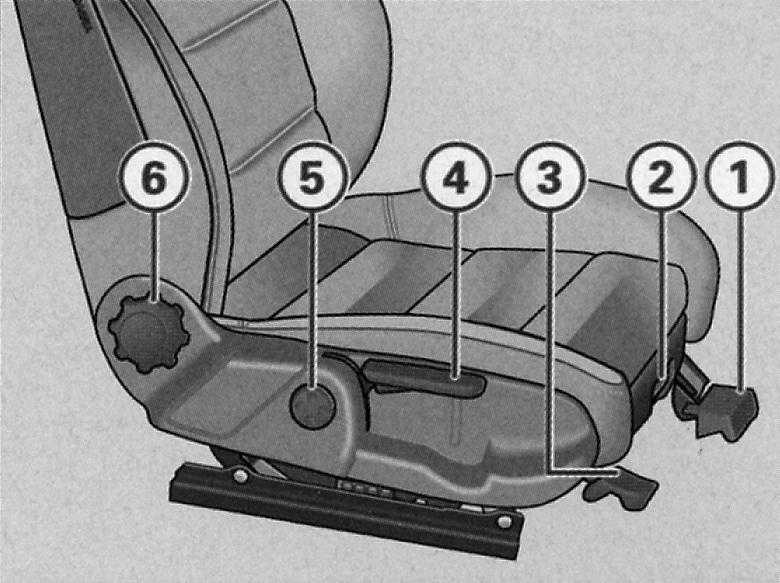

Регуляторы сиденья переднего пассажира

1—Продольная регулировка положения сиденья
2—Удлинение подушки сиденья
3—Регулировка наклона сиденья
4—Регулировка высоты сиденья
5—Регулировка выхода поясничной опоры*
6—Регулировка наклона спинки

Некоторые из показанных органов управления входят в комплектацию только определённых модификаций или устанавливаются на заказ.

Продольная регулировка сиденья

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Потяните рукоятку (1) вверх, и при этом сместите сиденье в нужное положение.
  2. Отпустите рукоятку (1) и подвиньте сиденье до защелкивания фиксатора.

Подушка сиденья


Выдвигание подушки

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Приподнимите клавишу (2).
  2. Сместите сиденье вперед и установите подушку в нужное положение.


Задвигание подушки

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Приподнимите клавишу (2).
  2. Сместите сиденье назад и установите подушку в нужное положение.

Регулировка наклона сиденья

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Потяните рукоятку (3) вверх и измените положение сиденья, разгружая и нагружая его собственным весом.

Регулирование высоты сиденья


Поднимание сиденья

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Оттяните рукоятку (4) вверх (качайте).


Опускание сиденья

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отожмите рукоятку (4) вниз (качайте).

Регулирование наклона спинки

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Разгрузите спинку сиденья (не опирайтесь на спинку).
  2. Регулируйте наклон спинки вращением маховика (6).

Электрическая регулировка передних сидений

Регулирование положения сиденья

Принцип управления регуляторами соответствует конструкции и функции сиденья.

Сиденья и ниши Audi A4

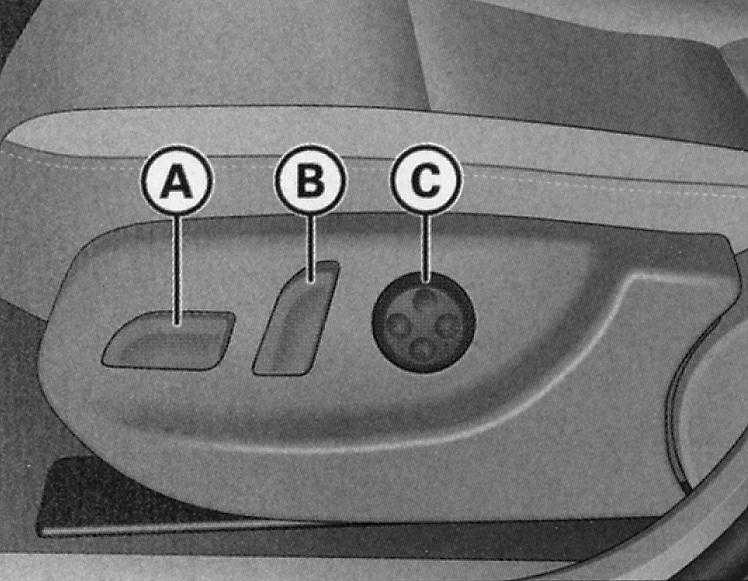

Переднее сиденье: регуляторы положения

А—Регулирование положения сиденья
В—Регулировка наклона спинки
С—Регулировка выхода поясничной опоры*

Сиденья и ниши Audi A4

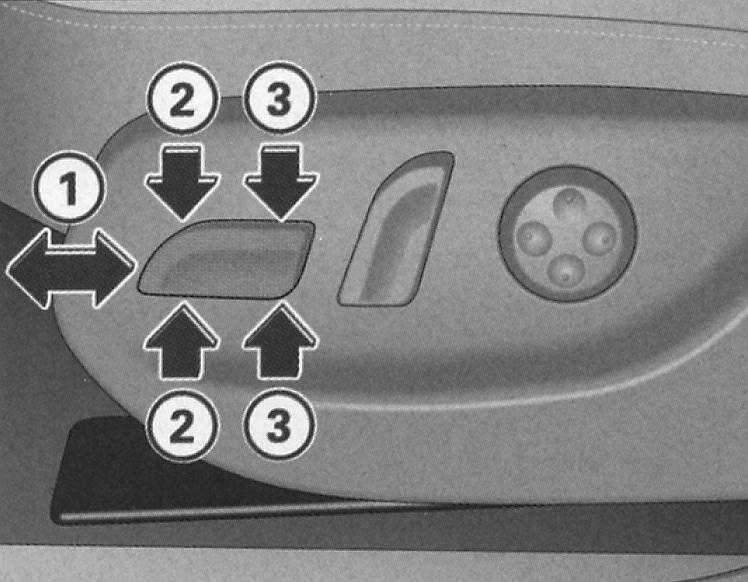

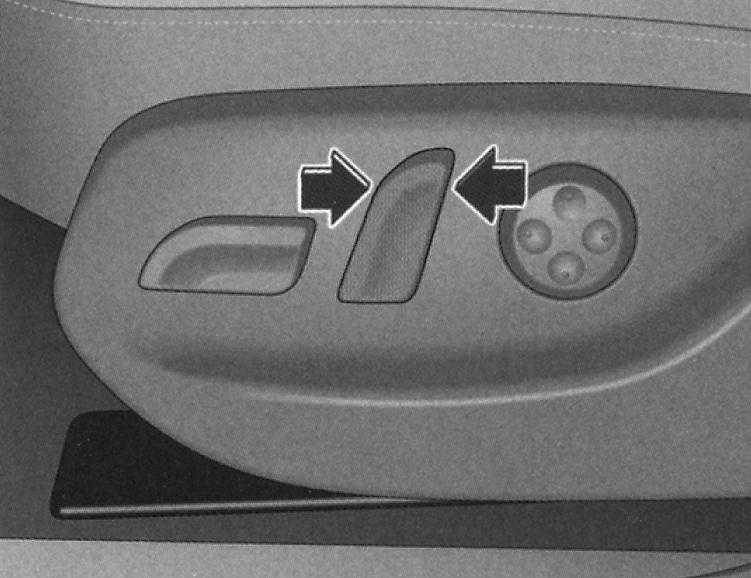

Переднее сиденье: регулятор

Органы управления регулирования положения сидений по своему расположению, дизайну и функциональному назначению соответствуют конструкции сиденья. Регулирование положения сиденья осуществляется согласно данной логике нажатием выключателей.

Подача сиденья вперед/назад

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Нажмите выключатель (A) вперед или назад (1).

Подъём/опускание сиденья

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Оттяните/нажмите выключатель (А) вверх или вниз.

Подъём/опускание передней части подушки

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Нажмите выключатель (А) вверх или вниз (2).

Подъём/опускание задней части подушки

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Нажмите выключатель (A) вверх или вниз (3).

Регулирование наклона спинки

Сиденья и ниши Audi A4

Переднее сиденье: регулятор наклона спинки

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Для подъёма или опускания спинки нажмите выключатель вперед или назад в указанных стрелками направлениях.

Выход поясничной опоры

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Выход поясничной опоры обеспечивает опору поясничного отдела позвоночника по всему естественному контуру.


Регулировка выпуклости

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Для выдвигания обивки нажмите на переднюю сторону крупноформатной кнопки (С).
  2. Для убирания обивки нажмите на заднюю сторону кнопки (С).


Регулировка высоты

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Для смещения обивки вверх нажмите на верхнюю сторону кнопки (С).
  2. Для смещения обивки вниз нажмите на нижнюю сторону кнопки (С).

Поясничная опора обеспечивает прилегание поясничного отдела позвоночника по всему его естественному контуру, с посадкой, не утомляющей даже при долгих поездках.

Запоминающее устройство положения сиденья водителя

Описание

Расположенными в двери водителя клавишами запоминающего устройства можно программировать и воспроизводить четыре различных варианта положения сиденья и наружных зеркал*.

Сиденья и ниши Audi A4

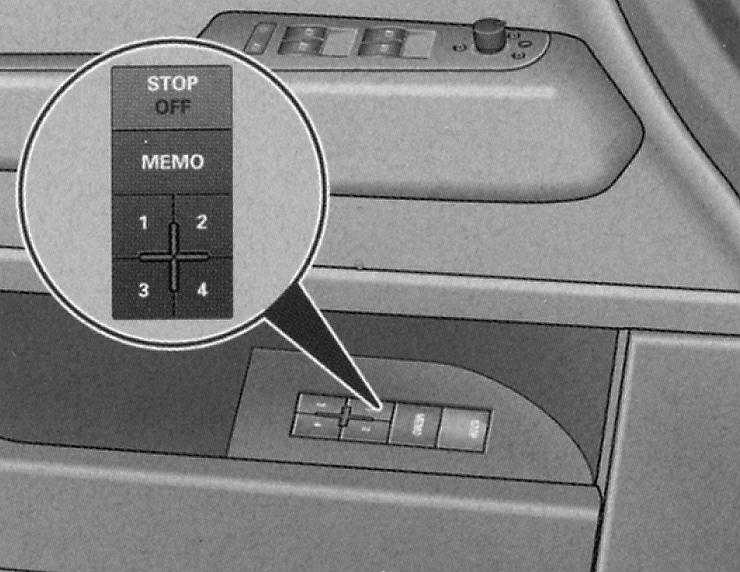

Дверь водителя: запоминающее устройство

Клавиши запоминающего устройства

Клавишами запоминающего устройства 1, 2, 3 и 4 можно программировать и воспроизводить максимум четыре различных варианта положения сиденья и наружных зеркал*.

Клавиша STOP

Запоминающее устройство положения сиденья отключается нажатием клавиши STOP. При этом горит находящаяся рядом с клавишей STOP надпись OFF (видно только при включённом свете).

Все введённые положения сохраняются в памяти. Положение сиденья и наружных зеркал* при этом можно регулировать только обычным способом - с помощью электропривода. Запоминающее устройство рекомендуется отключать нажатием клавиши STOP при эпизодическом пользовании автомобилем водителем и поэтому отсутствии надобности программирования положения сиденья для него.
border=

Запрограммированные положения можно воспроизводить также с помощью дистанционного радиоуправления, см. ниже.

Программирование положений

При программировании и воспроизведении всех функций должна быть нажата (утоплена) клавиша STOP.

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отрегулируйте положение сиденья водителя, см. выше.
  2. Отрегулируйте положение обоих наружных зеркал, см. Освещение и обеспечение обзора.
  3. Нажмите и удерживайте клавишу МЕМО. Дополнительно нажмите и удерживайте не менее 1 секунду одну из клавиш запоминающего устройства.
  4. Отпустите клавиши. Данное положение теперь введено в память и соответствует номеру выбранной при вводе клавиши.

При каждом новом программировании на ту же клавишу происходит сброс предыдущих данных. При программировании рекомендуется начинать с клавиши 1, оставляя для других водителей по одной из остальных клавиш.

При запирании автомобиля радиоключом (дистанционное радиоуправление) в память вводится последнее положение сиденья и зеркал. Данное положение сиденья и зеркал автоматически воспроизводится дистанционным радиоуправлением при последующем отпирании автомобиля. Положение наружных зеркал воспроизводится сразу после отпирания, а положение сиденья водителя после открывания двери водителя.

При этом однако не происходит сброс данных запоминающего устройства предпринятого ранее распределения по клавишам 1-4. В любой момент возможно воспроизведение введённых положений соответствующими клавишами.

Воспроизведение положений

Запрограммированные положения можно воспроизводить как клавишами запоминающего устройства, так и дистанционным радиоуправлением (радиоключом).

Воспроизведение клавишами запоминающего устройства

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. При открытой двери водителя однократно нажмите соответствующую клавишу запоминающего устройства.
  2. При закрытой двери водителя нажмите и удерживайте соответствующую клавишу запоминающего устройства, пока сиденье и наружные зеркала не займут запрограммированное положение.

Воспроизведение дистанционным радиоуправлением

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отоприте автомобиль дистанционным радиоуправлением и в течение последующих 10 минут откройте дверь водителя.

Если после отпирания автомобиля дистанционным радиоуправлением дверь водителя остаётся закрытой в течение 10 минут, то положение сиденья воспроизводите клавишами запоминающего устройства.

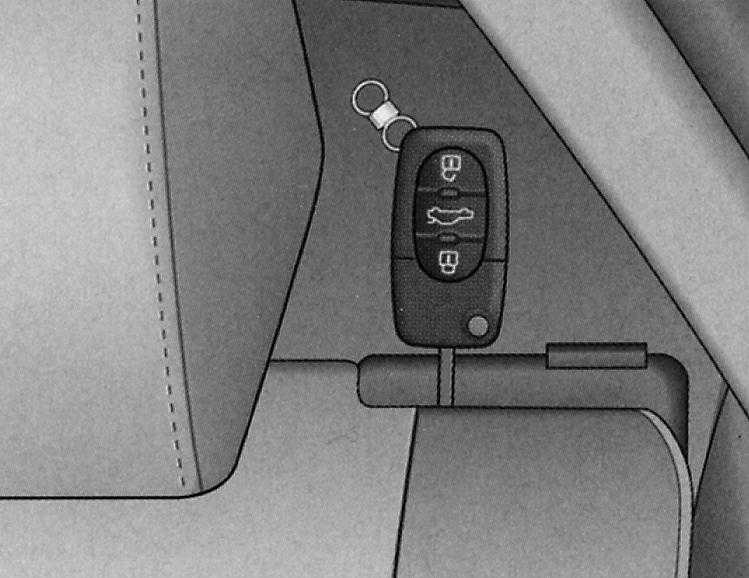

Программирование радиоключа

Для воспроизведения введённых положений дистанционным радиоуправлением необходимо запрограммировать радиоключ на клавишу запоминающего устройства.

Программирование радиоключа на клавишу запоминающего устройства

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Соответствующей клавишей запоминающего устройства, которой должен соответствовать данный ключ, воспроизведите запрограммированные положения.
  2. Нажмите и удерживайте данную клавишу и в течение 10 секунд дополнительно нажмите кнопку отпирания радиоключа.
  3. Спустя примерно 2 секунды, отпустите клавишу.

Отмена программирования радиоключа на клавишу запоминающего устройства

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Нажмите и удерживайте клавишу МЕМО и в течение 10 секунд дополнительно нажмите кнопку отпирания радиоключа.
  2. Спустя примерно 2 секунды, отпустите клавишу МЕМО.

При перепрограммировании происходит автоматический сброс предыдущих данных.

Рекомендуется программировать, чтобы клавиша 1 соответствовала одному, а клавиша 2 - другому заводскому радиоключу. Через договорного партнера Audi при необходимости можно приобрести ещё два других радиоключа и запрограммировать на клавиши 3 и 4.

Подголовники

Подголовники передних сидений

Правильно установленные подголовники в сочетании с пристёгнутым ремнём безопасности обеспечивают эффективную защиту.

Сиденья и ниши Audi A4

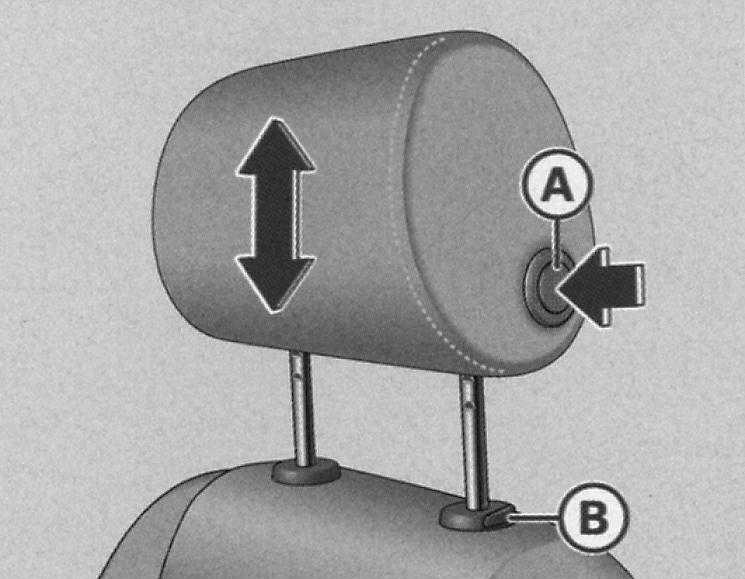

Переднее сиденье: подголовник

Подъём подголовника

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Возьмитесь за боковины подголовника обеими руками.
  2. Так отрегулируйте положение подголовника, чтобы верхний край подголовника находился минимум на уровне или выше уровня глаз.

Опускание подголовника

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Возьмитесь за боковины подголовника обеими руками.
  2. Нажмите кнопку (A), и так отрегулируйте положение подголовника, чтобы верхний край подголовника находился минимум на уровне или выше уровня глаз.

Регулирование наклона

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Возьмитесь за боковины подголовника обеими руками и отожмите его вперед или назад.

Снятие подголовников

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Потяните подголовник до упора вверх.
  2. Нажмите кнопку (B) и извлеките подголовник.

Установка подголовников

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Вставьте и вдвиньте штанги подголовника в направляющие до момента их фиксации.

Подголовники регулируются по высоте и наклону. Они должны устанавливаться по росту. Правильно установленные подголовники в сочетании с ремнями безопасности обеспечивают эффективную защиту.

Оптимальный защитный эффект обеспечивается при нахождении верхнего края подголовника минимум на уровне или выше уровня глаз.

Подголовники задних боковых сидений

Сиденья и ниши Audi A4

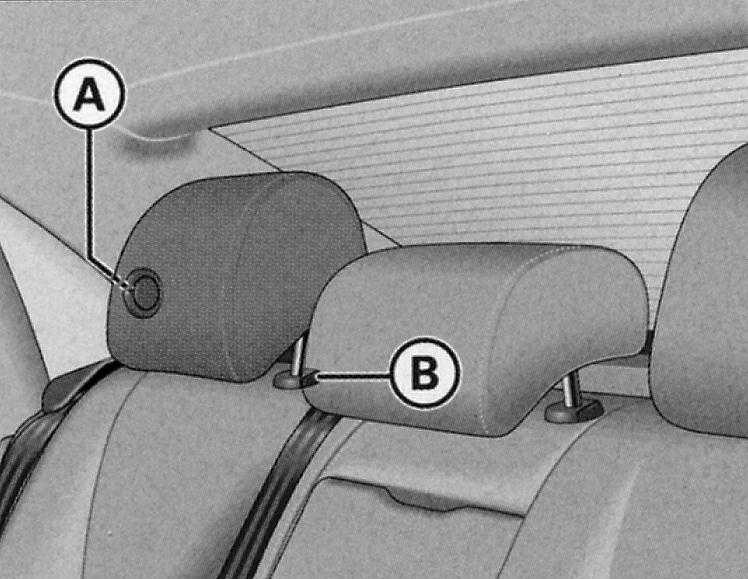

Подголовник заднего бокового сиденья

Подъём подголовника

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Возьмитесь за боковины подголовника обеими руками.
  2. Так отрегулируйте положение подголовника, чтобы верхний край подголовника находился минимум на уровне или выше уровня глаз.

Опускание подголовника

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Возьмитесь за боковины подголовника обеими руками.
  2. Нажмите кнопку (A), и так отрегулируйте положение подголовника, чтобы верхний край подголовника находился минимум на уровне или выше уровня глаз.

Снятие подголовников

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Потяните подголовник до упора вверх.
  2. Нажмите кнопку (B), и одновременно извлеките подголовник.

Установка подголовников

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Вставьте и вдвиньте штанги подголовника в направляющие до щелчка.

Средний подголовник заднего сиденья

Подъём подголовника

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Возьмитесь за боковины подголовника обеими руками.
  2. Так отрегулируйте положение подголовника, чтобы верхний край подголовника находился минимум на уровне или выше уровня глаз.

Опускание подголовника

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Возьмитесь за боковины подголовника обеими руками.
  2. Нажмите кнопку (В) и так отрегулируйте положение подголовника, чтобы верхний край подголовника находился минимум на уровне или выше уровня глаз.

Снятие подголовников

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Потяните подголовник до упора вверх.
  2. Нажмите кнопку (В) и одновременно извлеките подголовник.

Установка подголовников

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Вставьте и вдвиньте штанги подголовника в направляющие до щелчка.

Подлокотник

В многоступенчато регулируемом подлокотнике находится вещевой отсек.

Сиденья и ниши Audi A4

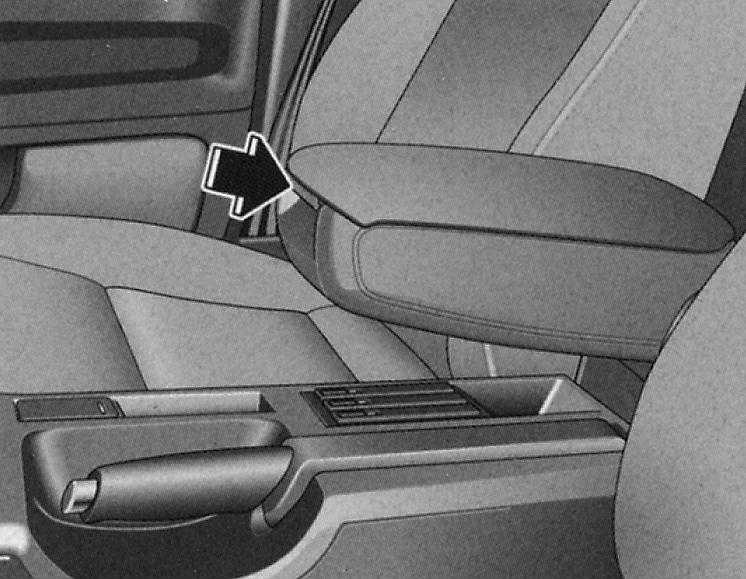

Передний разделительный подлокотник

Регулирование положения подлокотника

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Для регулирования наклона отведите подлокотник полностью вниз.
  2. Поднимите подлокотник, проходя фиксированные положения вплоть до нужного.

Открывание вещевого отсека

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Нажмите отпирающую кнопку.

Помните, что при опущенном до упора подлокотнике ограничивается подвижность предплечья. Поэтому при движении по городу не опускайте подлокотник.

Багажник

Загрузка багажника

Предметы багажа должны быть правильно и надёжно размещены.

Сиденья и ниши Audi A4

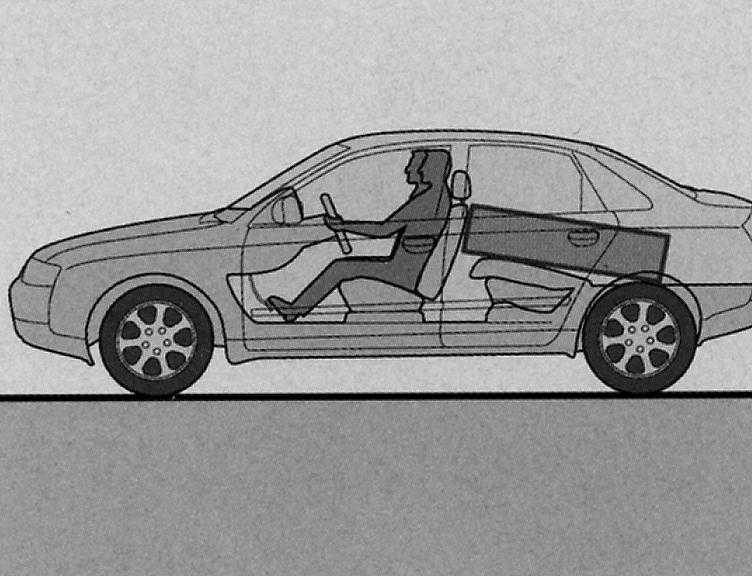

Тяжелые предметы размещайте как можно дальше впереди

В интересах сохранения хорошей динамики автомобиля помните следующее:

  1. Распределяйте груз насколько это возможно равномерно.
  2. Тяжелые предметы размещайте как можно дальше впереди.
  3. С помощью грузоудерживающей сетки* или неэластичных натяжных лент закрепите предметы багажа за такелажные проушины.
border=

Давление воздуха в шинах должно соответствовать загрузке автомобиля; см. наклейку давления воздуха в шинах на стойке двери, см. Спецификации.

Такелажные проушины

Для крепления предметов багажа в багажнике находятся четыре такелажные проушины.

Сиденья и ниши Audi A4

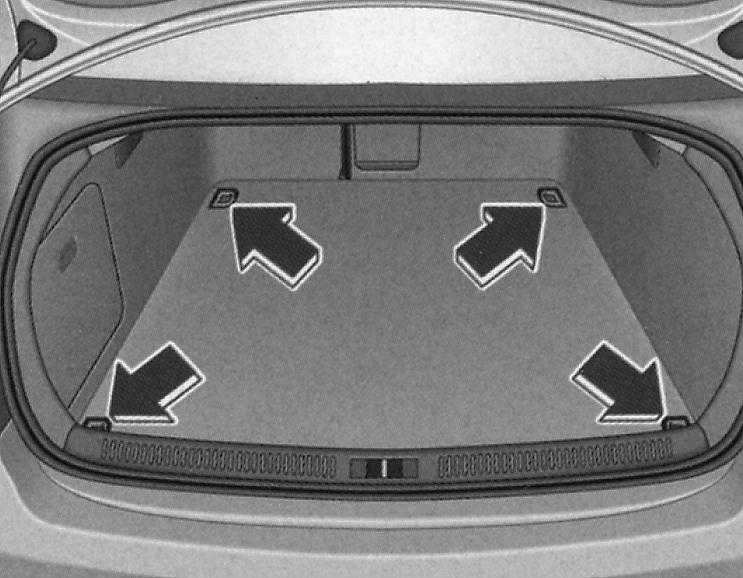

Расположение такелажных проушин багажника

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. При помощи такелажных проушин закрепите груз.
  2. Примите меры безопасности, см. Системы безопасности.

Сетка препятствует смещению лёгкого груза.

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Проденьте вначале передние крючки в такелажные проушины.
  2. Затем проденьте задние крючки в такелажные проушины.

Грузоудерживающая сетка/укладочная сетка

Сетка препятствует смещению лёгкого груза в багажнике и может использоваться также в качестве укладочной сетки.

Сиденья и ниши Audi A4

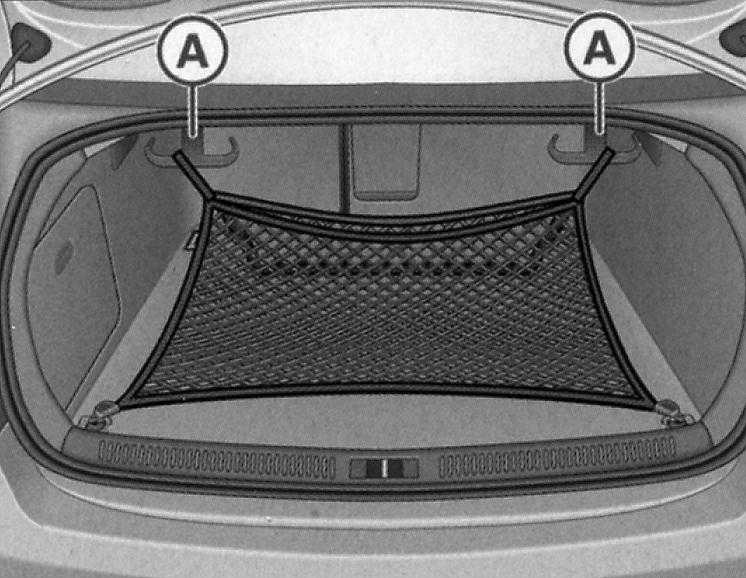

Подвешенная за крючки грузоудерживающая сетка

Грузоудерживающая сетка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Закрепите сетку за четыре такелажные проушины.

Укладочная сетка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Проденьте крючки укладочной сетки в такелажные проушины, расположенные в днище задка багажника.
  2. С помощью пластины отведите вниз расположенные в верхней части багажника крепежные крючки (A), потяните сетку вверх и закрепите петли грузоудерживающей сетки за крючки.

Крючки можно также использовать для подвешивания сумок, пакетов и т.д.

Если крючки не используются, то они возвращаются самостоятельно в исходное положение.

Защитное покрытие-ванна

При транспортировке загрязненных предметов следует пользоваться защитным покрытием-ванной.

Раскладывание защитного покрытия-ванны

Сиденья и ниши Audi A4

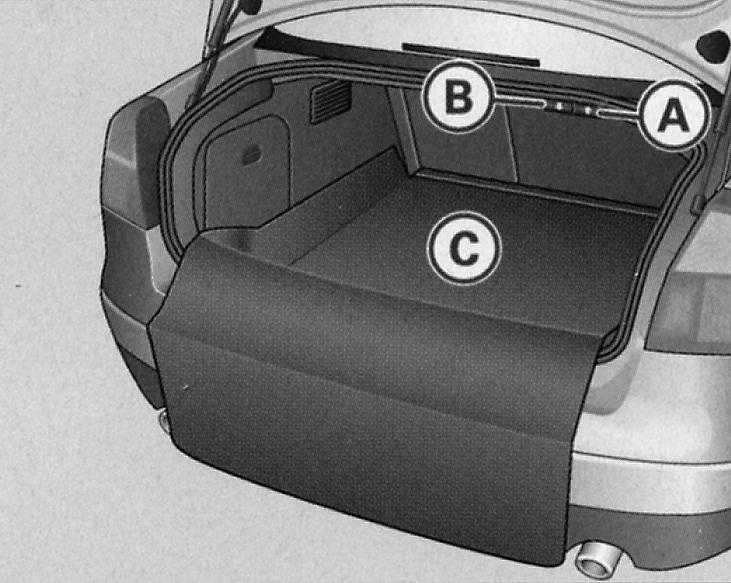

Расправленное защитное покрытие в багажнике

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Откройте крышку багажника.
  2. Потяните клавишу (A).
  3. Расправьте сложенное покрытие (C).

Открывание крышки сквозного люка

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Откройте крышку багажника.
  2. Потяните клавишу (B).

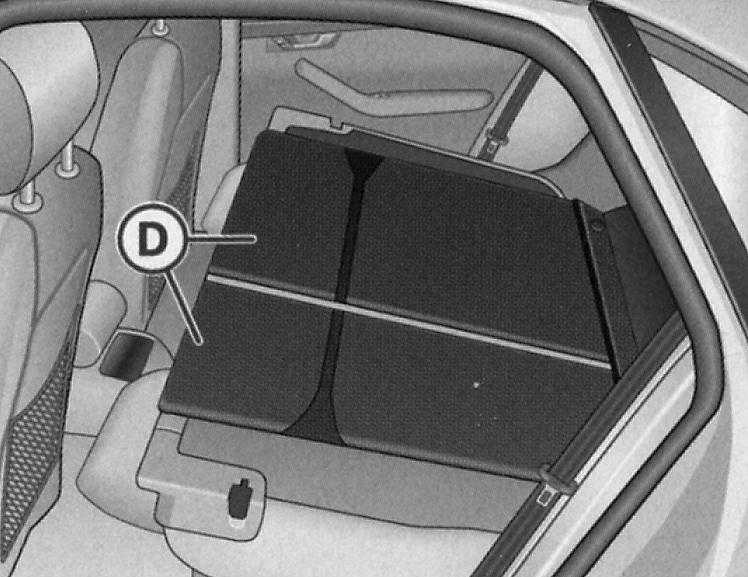

Защитное покрытие складываемой спинки заднего сиденья

Сиденья и ниши Audi A4

Защитное покрытие сложенной спинки заднего сиденья

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Сложите спинку заднего сиденья вперед, см. ниже.
  2. Уложите покрытие (D) на сложенную спинку заднего сиденья.

Защитное покрытие-ванна багажника представляет собой складываемое синтетическое покрытие, которым при необходимости можно накрывать весь багажник, включая стойки амортизаторов. Защитным покрытием спинки заднего сиденья можно пользоваться также отдельно, без использования защитного покрытия-ванны багажника. Покрытие спинки состоит из двух частей и может складываться в соотношении 1/3 и 2/3.

border=

Складывайте защитное покрытие-ванну только сухим.

Боковая ниша

В левой боковой нише багажника находится проигрыватель компакт-дисков (CDROM) для системы навигации*.

Сиденья и ниши Audi A4

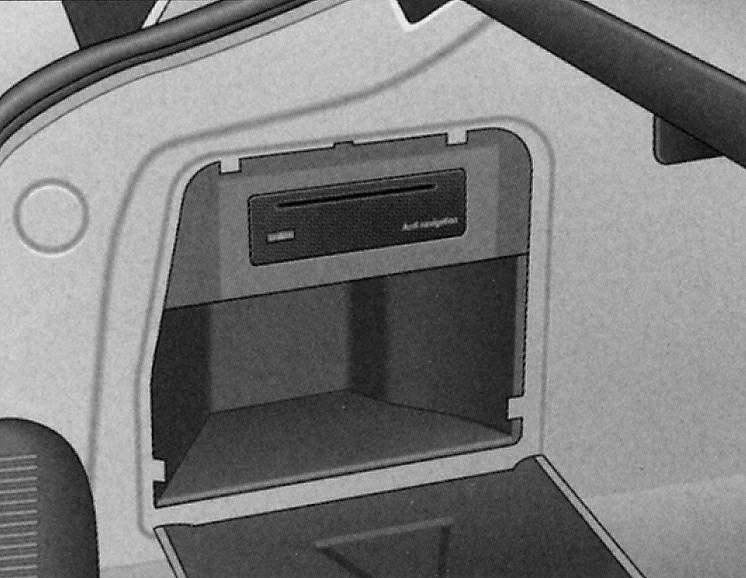

Багажник: проигрыватель компакт-дисков системы навигации под крышкой боковой обшивки

Для открывания потяните ручку вперед.

Проигрыватель компакт-дисков (CDROM) для системы навигации находится в нише багажника. Описание пользования проигрывателем приводится в соответствующем руководстве по эксплуатации.

Увеличение размеров багажника

Для увеличения размерное багажника можно складывать вперед оба компонента спинки вместе или раздельно.

Складывание спинки

Сиденья и ниши Audi A4

Отпирающая рукоятка спинки

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отожмите по направлению стрелки отпирающую рукоятку (A).
  2. Сложите спинку вперед.

Возвращение спинки в исходное положение

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Отведите спинку назад до момента её надёжной фиксации. При правильной фиксации спинки не должна быть видна красная метка штифта (в).

Запирание спинки

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Поверните вправо вставленный в замок отпирающей рукоятки.

Отпирание спинки

Сиденья и ниши Audi A4

Запирание спинки

 ПОРЯДОК ВЫПОЛНЕНИЯ
  1. Поверните влево вставленный в замок отпирающей рукоятки ключ.

Правильно зафиксированную спинку заднего сиденья (нормальное положение) можно запереть и отпереть только основным или аварийным ключом (замок находится в отпирающей рукоятк


КАТАЛОГ
Audi A4 2000+
1. Введение

1.10. Органы управления и приёмы безопасной эксплуатации

1.10.1 Органы управления и приёмы безопасной эксплуатации

1.10.2 Органы управления и приборы

1.10.3 Информационная система водителя (FIS)

1.10.4 Отпирание и запирание автомобиля

1.10.5 Освещение и обеспечение обзора

1.10.6 Сиденья и ниши

1.10.7 Отопитель, вентиляция и кондиционер воздуха

1.10.8 Автоматическая трансмиссия (АТ)

1.10.9 Связь и навигация

1.10.10 Универсальное дистанционное радиоуправление HOME LINK

1.10.11 Системы безопасности

1.10.12 Особенности эксплуатации и вспомогательные системы

1.10.13 Обкатка

1.10.14 Буксировка прицепа

1.10.15 В экстренных случаях

1.10.16 Заправка автомобиля

2. Текущий уход и обслуживание

3. Двигатель

4. Системы охлаждения, отопления и воздушного кондиционера

5. Системы питания, выпуска и снижения токсичности отработавших газов

6. Системы электрооборудования двигателя

7. Ручная коробка переключения передач

8. Автоматическая трансмиссия

9. Сцепление, приводные валы и дифференциал

10. Тормозная система

11. Подвеска и рулевое управление

12. Кузов

13. Бортовое электрооборудование

14. Принципиальные схемы электрооборудования
Copyright © 2013 - 2025 https://manual.avtoportal.ru/
