Отопитель и вентиляция

Описание

Отопитель и вентиляция поддерживают в салоне автомобиля приятную температуру.

Органы управления отопителем и вентиляцией

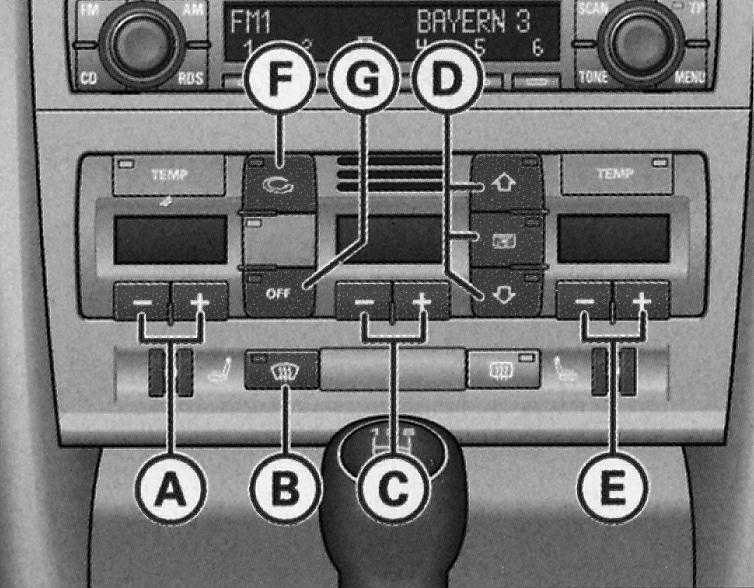

A—Клавиши регулирования температуры со стороны водителя B—Обогрев (обдув) стёкол C—Клавиши вентилятора D— Клавиши распределения воздуха E—Клавиши регулирования температуры со стороны переднего пассажира F—Клавиша циркуляции воздуха G—Выключение системы отопления

Левый дисплей служит для индикации заданной температуры со стороны водителя, а правый для индикации заданной температуры со стороны переднего пассажира.

Все режимы кондиционера включаются и выключаются нажатием клавиш. При включённом режиме в соответствующей клавише горит диод.

Фильтр

Фильтр в значительной степени сокращает количество содержащейся в наружном воздухе пыли, пыльцы, газов и т.д.

Элемент фильтра меняйте в соответствии с Графиком технического обслуживания.

При сильном загрязнении воздуха может потребоваться более частая замена фильтрующего элемента.

Для нормальной работы системы отопления и вентиляции важно, чтобы воздухозаборник перед ветровым стеклом не забивался снегом, льдом или листвой.

Поступающий через приточные каналы и распределяемый затем по всему салону воздух удаляется через вытяжные щели под задним стеклом. Поэтому не закрывайте их предметами одежды и т.п. вещами.

Регулирование температуры (-) (+)

Температуру в салоне можно задавать отдельно для стороны водителя и переднего пассажира.

Сторона водителя

ПОРЯДОК ВЫПОЛНЕНИЯ

Нажатием клавиш (-) или (+) (А) установите нужную температуру.

Сторона переднего пассажира

ПОРЯДОК ВЫПОЛНЕНИЯ

Нажатием клавиш (-) или (+) (E) установите нужную температуру.

Фактическое значение температуры отображается в виде сегментной индикации расположенного над клавишами дисплея.

В режиме максимальной теплопроизводительности на дисплей выводится индикация МАХ. При минимально установленной температуре (наружная температура) на дисплей выводится индикация MIN.

Более продолжительным одновременным нажатием клавиш (-) и (+) со стороны водителя или переднего пассажира происходит переключение значения температуры для водителя на сторону переднего пассажира и наоборот. Новая установленная температура выводится на индикацию соответствующего дисплея. Существует возможность возврата к ранее установленной температуре. Для этого водитель или передней пассажир должны заново установить температуру на своем дисплее.

Обогрев (размораживание) стёкол

Максимально быстро размораживает и осушает ветровое и боковые стёкла.

ПОРЯДОК ВЫПОЛНЕНИЯ

Для включения нажмите клавишу . Для выключения снова нажмите клавишу .

Температура регулируется автоматически. Максимальная подача воздуха осуществляется преимущественно по каналам 1 и 2.

Нажатием клавиши режим циркуляции воздуха выключается.

Регулировка вентилятора (-) (+)

Может уменьшаться и увеличиваться частота вращения вентилятора.

ПОРЯДОК ВЫПОЛНЕНИЯ

Для регулировки оборотов вентилятора (подачи воздуха) нажмите клавишу (-) или (+) (C).

Фактические обороты вентилятора отображается в виде сегментной индикации расположенного над клавишами дисплея.

Рекомендуем, при движении с малойскоростью, включать вентилятор на малую мощность.

Для предотвращения попадания в салон загрязненного наружного воздуха включите нажатием клавиши режим циркуляции (F).

Распределение воздуха

Можно изменять режим распределения воздуха.

Возможно как раздельное, так и комбинированное манипулирование клавишами , и , (D). Три клавиши имеют следующее назначение. Номера соответствуют соплам и дефлекторам.

Подача воздуха к стёклам

Весь расход воздуха реализуется по каналам 1 и 2. В отличие от режима количество воздуха не изменяется.

Подача воздуха со стороны панели приборов

Весь расход воздуха реализуется с подачей через дефлекторы 3 и 4 панели приборов, а также центральной консоли сзади.

Подача воздуха в пространство для ног

Весь расход воздуха реализуется через приточные каналы 5 и сопла под передними сиденьями.

В приведённых положениях воздухораспределителя всегда имеет место некоторая утечка воздуха через другие дефлекторы.

Режим циркуляции

В режиме циркуляции в значительной степени предотвращается попадание в салон автомобиля загрязненного наружного воздуха.

Включение режима циркуляции

ПОРЯДОК ВЫПОЛНЕНИЯ

Нажмите клавишу .

Выключение режима циркуляции

ПОРЯДОК ВЫПОЛНЕНИЯ

Вновь нажмите клавишу , или Нажмите клавишу .

В режиме циркуляции доступ воздуха извне перекрывается, а его объём распределяется в салоне по кругу. Режим циркуляции рекомендуется включать в следующих ситуациях:

При движении через тоннель или в транспортной пробке для предотвращения попадания наружного воздуха в салон.

По причинам безопасности, при нажатой клавише режим циркуляции воздуха невозможен.

Включение и выключение вентилятора OFF

ПОРЯДОК ВЫПОЛНЕНИЯ

Нажмите клавишу <OFF>. Вентилятор выключается и перекрывается доступ наружного воздуха.

Кроме того, вентилятор снова включается повторным нажатием клавиши <OFF>, а также нажатием клавиши вентилятора или регулирования температуры (+).

Сопла и дефлекторы

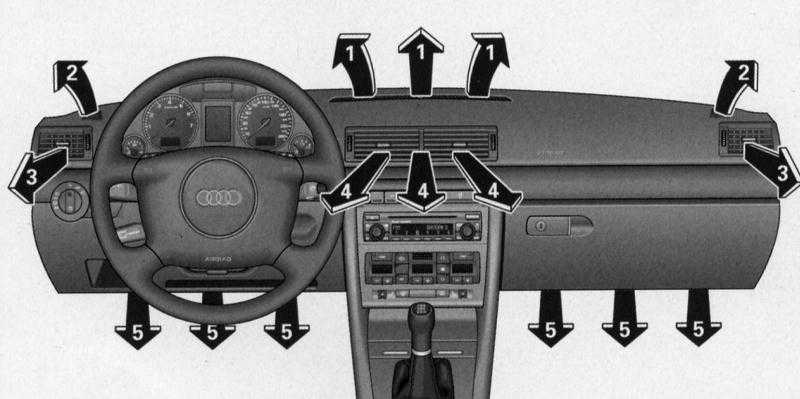

Панель приборов: расположение воздушных сопел и дефлекторов

Подача воздуха (3) и (4) может регулироваться следующим образом:

Дефлекторы (3) и (4)

ПОРЯДОК ВЫПОЛНЕНИЯ

Дефлекторы открываются и закрываются вращением расположенных по бокам рифлёных регуляторов. Направление воздушного потока через дефлекторы регулируется смещением в нужном направлении расположенной в центре соответствующего дефлектора ручки.

Воздух может поступать, в зависимости от выбранного варианта распределения (B) и (D) - нагретый, не нагретый или охлаждённый наружный воздух.

Сопла воздуха пространства для ног расположены под передними сиденьями. Управление ими осуществляется вместе с соплами (5).

Рекомендации по настройке

Обогрев ветрового и боковых стёкол

ПОРЯДОК ВЫПОЛНЕНИЯ

Нажмите клавишу температуры (+) столько раз, пока на дисплее не появится индикация МАХ. Нажмите клавишу .

Предотвращение запотевания ветрового и боковых стёкол

Сегментная индикация вентилятора на дисплее IIIII или IIIIII.

Клавишами регулирования температуры (A) и (E) при необходимости немного увеличьте температуру.

Клавиши распределения воздуха установите в положение и , или .

Ускоренный прогрев салона

Сегментная индикация вентилятора на дисплее IIIIII.

Воздухораспределитель в положение и

Регулятор температуры в положение МАХ.

Откройте дефлекторы 3.

Комфортабельный режим отопления салона

Когда стёкла очистятся, и в салоне установится нужная температура, рекомендуется настроить систему следующим образом:

Сегментная индикация вентилятора на дисплее III или IIII.

Регулятор температуры (-) (+) настроить на нужную производительность отопителя.

Воздухораспределитель установите в положение или нажмите .

Дефлекторы 3 и 4 регулируются по желанию.

Режим подачи наружного воздуха

В описанном ниже варианте настройки через дефлекторы 3 и 4 поступает не нагретый наружный воздух:

Клавишей вентилятора (+) установите нужный режим (IIIIII соответствует максимальному поступлению воздуха).

Клавишу регулирования температуры (-) на MIN.

Откройте дефлекторы 3 и 4.

Кондиционер

Описание

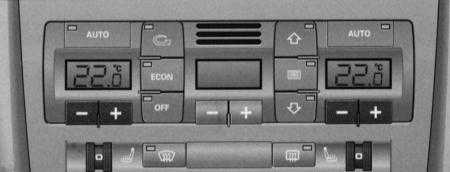

Органы управления кондиционером

Клавиши	Назначение
AUTO	Автоматический режим
(-) (+) (слева и справа)	Регулирование температуры со стороны водителя и переднего пассажира
	Обогрев стёкол
	Ручной режим циркуляции
ECON	Выключения компрессора
OFF	Выключения кондиционера (альтернативно с )
	Автоматический режим циркуляции (альтернативно с OFF)
(-) (+) в центре	Коррекция оборотов вентилятора
	Подача воздуха к стёклам
	Подача воздуха со стороны панели приборов
	Подача воздуха в пространство для ног

Кондиционер в любое время года автоматически поддерживает заданную температуру в салоне автомобиля.

Рекомендуемая всесезонная типовая настройка:

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите температуру 22°С (71°F), Нажмите клавишу <AUTO>.

Такая настройка обеспечивает максимально быстрое создание в салоне комфортного микроклимата. Поэтому отступать от нее есть смысл только в том случае, если это диктуется собственным самочувствием.

Кондиционер представляет собой комбинацию отопителя, вентилятора и холодильника, работающих в автоматическом режиме. Кондиционер обеспечивает понижение влажности и охлаждение воздуха в салоне.

Кондиционер полностью автоматически поддерживает заданный температурный режим в салоне автомобиля. Для этого автоматически изменяются температура и количество поступающего по приточным каналам воздуха, а также распределяются воздушные потоки. Кондиционер реагирует также на солнечное излучение и поэтому не требуется ручная корректировка. По этой причине автоматический режим почти во всех случаях представляет собой оптимальный вариант хорошего самочувствия в автомобиле в любое время года.

В режиме охлаждения влажность воздуха в салоне понижается. Благодаря этому предотвращается запотевание стёкол.

При высокой наружной температуре и влажности с испарителя может капать конденсированная вода, образуя под автомобилем лужу. Это нормально и не является признаком разгерметизации!

В холодную погоду вентилятор включается только после прогрева охлаждающей жидкости до нужной температуры. Исключение составляет режим обогрева ветрового стекла.

При резком трогание с полностью выжатой педалью акселератора компрессор кондиционера отключается на некоторое время для реализации полной мощности двигателя.

Компрессор отключается при слишком высокой температуре охлаждающей жидкости для обеспечения нормального охлаждения двигателя в условиях экстремальной нагрузки.

Фильтр тонкой очистки

Фильтр (состоящий из фильтра микрочастиц и активированного угля) в значительной степени сокращает количество содержащейся в наружном воздухе пыли, пыльцы, газов и т.д.

Элемент фильтра меняйте в соответствии с Графиком технического обслуживания.

Если у Вас возникли подозрения, что кондиционер неисправен, необходимо сразу включить режим ECON и проверить кондиционер.

Во избежание падения тепло- и хладо-производительности, а также запотевания стёкол важно, чтобы воздухозаборник перед ветровым стеклом не забивался снегом, льдом или листвой.

Поступающий через приточные каналы и распределяемый затем по всему салону воздух удаляется через вытяжные щели под задним стеклом. Поэтому не закрывайте их предметами одежды и т.п. вещами.

Кондиционер работает наиболее эффективно при закрытой подъёмно сдвижной панели крыши* и поднятых стёклах. Если, однако, воздух в салоне нагрелся в результате долгой стоянки автомобиля на солнце, то опускание стёкол на короткое время перед включением кондиционера может ускорить процесс охлаждения.

Органы управления

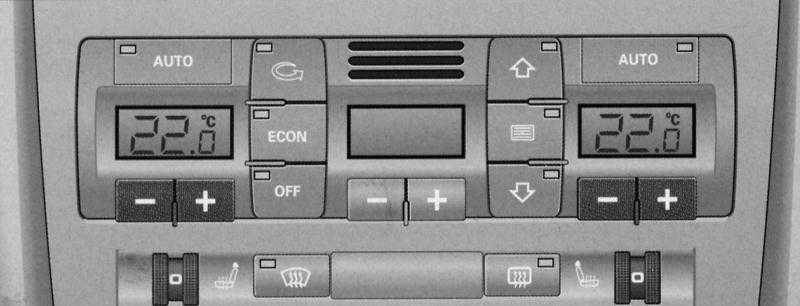

Иллюстрация Органы управления кондиционером поможет Вам быстро освоить органы управления кондиционером.

Левый дисплей служит для индикации заданной температуры со стороны водителя, а правый для индикации заданной температуры со стороны переднего пассажира.

Все режимы кондиционера включаются и выключаются нажатием клавиш. При включённом режиме в соответствующей клавише горит диод.

Существует возможность комбинированного манипулирования клавишами воздухораспределителя , и .

Автоматический режим AUTO

Рекомендуемая всесезонная типовая настройка.

Включение автоматического режима

ПОРЯДОК ВЫПОЛНЕНИЯ

Задайте температуру в пределах от + 18°С (64°F) до +29°С (86°F) Нажмите клавишу <AUTO>.

В автоматическом режиме поддерживается заданная температура и снижается влажность воздуха в салоне. Температура, количество и распределение воздуха регулируются автоматически по критерию наискорейшего достижения и последующего поддержания нужной температуры в салоне. При этом обеспечивается автоматическое реагирование на колебания температуры наружного воздуха, а также на воздействие солнца.

Данный режим возможен только в температурном диапазоне от +18°С до +29°С. При установленной температуре менее +18°С на дисплее появляется индикация «LO». При температуре более +29°С появляется индикация «HI». В конечных положениях «LO» и «HI» система постоянно работает в режиме максимальной хладо- или тепло производительности. При этом не происходит регулирование температуры.

При продолжительном нажатии клавиши <AUTO> со стороны водителя можно переключать режим регулирования температуры на сторону переднего пассажира и наоборот. Индикация новой температуры выводится на дисплей.

Регулирование температуры (-) (+)

Температуру в салоне можно задавать отдельно для стороны водителя и переднего пассажира.

ПОРЯДОК ВЫПОЛНЕНИЯ

Нажатием расположенных под дисплеем клавиш (-) или (+) установите нужную температуру со стороны водителя и переднего пассажира.

Индикация установленной температуры выводится на расположенный над клавишами дисплей.

Более продолжительным нажатием клавиши <AUTO> со стороны водителя происходит переключение значения температуры для водителя на сторону переднего пассажира и наоборот. Новая установленная температура выводится на индикацию соответствующего дисплея. Существует возможность возврата к ранее установленной температуре. Для этого водитель или передний пассажир должны заново установить температуру на своей стороне.

Обогрев (размораживание) стёкол

Максимально быстро размораживает и осушает ветровое и боковые стёкла.

ПОРЯДОК ВЫПОЛНЕНИЯ

Для включения нажмите клавишу . Для выключения снова нажмите клавишу или клавишу <AUTO>.

Температура регулируется автоматически. Максимальная подача воздуха осуществляется преимущественно по каналам 1 и 2.

Нажатием клавиши режим циркуляции и экономичный режим (ECON) выключаются.

Ручной режим циркуляции

В режиме циркуляции в значительной степени предотвращается попадание в салон автомобиля загрязненного наружного воздуха.

Включение режима циркуляции

ПОРЯДОК ВЫПОЛНЕНИЯ

Нажмите клавишу .

Выключение режима циркуляции:

ПОРЯДОК ВЫПОЛНЕНИЯ

Вновь нажмите клавишу , или Нажмите клавишу <AUTO>, или Нажмите клавишу .

В режиме циркуляции доступ воздуха извне перекрывается, а его объём распределяется в салоне по кругу. Режим циркуляции рекомендуется включать в следующих ситуациях:

При движении через тоннель или в транспортной пробке для предотвращения попадания наружного воздуха в салон.

Экономичный режим ECON

Экономичный режим способствует экономии топлива.

ПОРЯДОК ВЫПОЛНЕНИЯ

Для включения нажмите клавишу <ECON>. Для выключения снова нажмите клавишу <ECON> или клавишу <AUTO>.

В режиме ECON не работает компрессор. Функция отопителя и вентилятора регулируется автоматически. «ECON» означает «экономия». Топливо экономится благодаря отключению холодильного агрегата (компрессора).

Помните, что в режиме ECON температура в салоне не должна быть ниже наружной температуры. В противном случае воздух не будет охлаждаться, и не будет снижаться его влажность. В результате могут запотеть стёкла.

Включением режима ECON автомобиля с дизельным двигателем отключается дополнительный отопитель, и тем самым экономится топливо.

Автоматический режим циркуляции

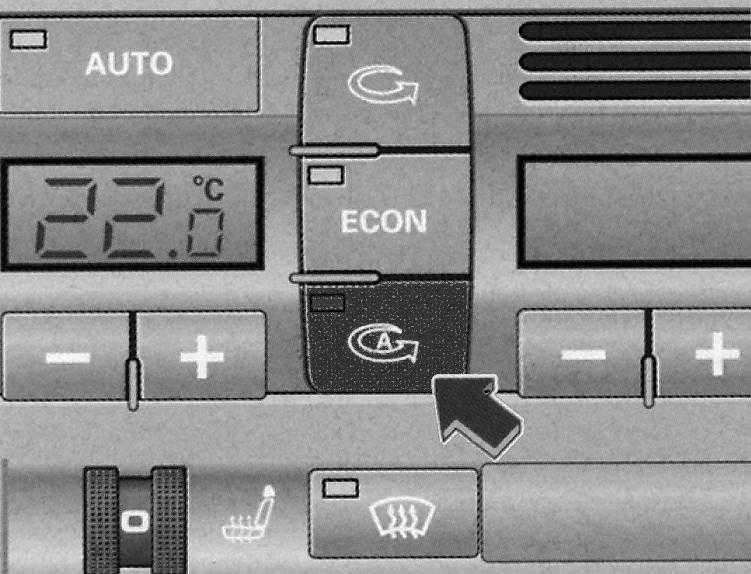

Клавиша автоматического режима циркуляции

Сенсор качества воздуха определяет повышенную концентрацию вредных веществ в наружном воздухе и автоматически включает режим циркуляции.

Включение режима циркуляции

ПОРЯДОК ВЫПОЛНЕНИЯ

Нажмите клавишу

Выключение режима циркуляции

ПОРЯДОК ВЫПОЛНЕНИЯ

Вновь нажмите клавишу , или Нажмите клавишу <AUTO>, или Нажмите клавишу .

Автоматический режим циркуляции должен быть включён по возможности всегда.

Устройство готово к эксплуатации через 30 секунд после включения зажигания/запуска двигателя. В данный промежуток времени в автомобиль поступает только наружный воздух.

Степень загрязненности наружного воздуха оценивается расположенным в кондиционере сенсором качества воздуха, который, в зависимости от уровня загрязненности, подает команду очистки воздуха с помощью серийно устанавливаемого фильтра вредных веществ или команду включения режима циркуляции. При высокой концентрации вредных веществ кондиционер автоматически переключается в режим циркуляции и, тем самым, перекрывается доступ наружного воздуха в салон. При снижении степени загрязненности наружного воздуха в салон снова начинает поступать наружный воздух.

Максимальная продолжительность автоматического режима циркуляции составляет 12 минут. При запотевании стёкол сразу нажмите клавишу .

При определённых условиях эксплуатации (например, программное положение или ) автоматический режим циркуляции выключается. В режиме ECON и температуре менее -8°С время автоматического режима циркуляции ограничивается двенадцатью (12) секундами.

Переключение единиц измерения температуры

Индикацию температуры можно переключить со шкалы Цельсия на шкалу Фаренгейта и наоборот.

ПОРЯДОК ВЫПОЛНЕНИЯ

Удерживайте клавишу нажатой и нажмите плюсовую клавишу регулирования температуры слева (сторона водителя).

Включение и выключение кондиционера OFF

Выключение кондиционера

ПОРЯДОК ВЫПОЛНЕНИЯ

Нажмите клавишу <OFF>. Кондиционер выключается и перекрывается доступ наружного воздуха.

Включение кондиционера

ПОРЯДОК ВЫПОЛНЕНИЯ

Вновь нажмите клавишу <OFF>, или Нажмите клавишу <AUTO>, или Нажмите одну из клавиш , или .

Кроме того, кондиционер снова включается также нажатием одной из клавиш вентилятора или регулирования температуры.

Коррекция оборотов вентилятора (-) (+)

Могут уменьшаться и увеличиваться заданные автоматикой обороты вентилятора.

ПОРЯДОК ВЫПОЛНЕНИЯ

Для регулировки оборотов вентилятора нажмите расположенные в центре панели управления клавиши (-) или (+).
