Карданная передача Иж 2126

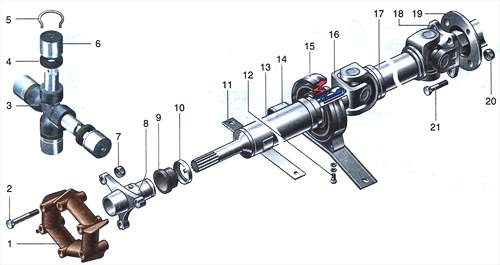

Карданная передача: 1 - эластичная муфта; 2 - болт крепления эластичной муфты к фланцу; 3 - крастоеина; 4 - сальник; 5 - стопорное кольцо; 6 - подшипник крестовины; 7 - гайка; в - фланец эластичной муфты; 9 - сальник; 10 - обойма сальника; 11 - кронштейн безопасности; 12 - болт крепления кронштейна к промежуточной опоре; 13 - передний карданный вал; 14 - кронштейн промежуточной опоры; 15 - проме...

Карданная передача: 1 - эластичная муфта; 2 - болт крепления эластичной муфты к фланцу; 3 - крастоеина; 4 - сальник; 5 - стопорное кольцо; 6 - подшипник крестовины; 7 - гайка; в - фланец эластичной муфты; 9 - сальник; 10 - обойма сальника; 11 - кронштейн безопасности; 12 - болт крепления кронштейна к промежуточной опоре; 13 - передний карданный вал; 14 - кронштейн промежуточной опоры; 15 - проме...

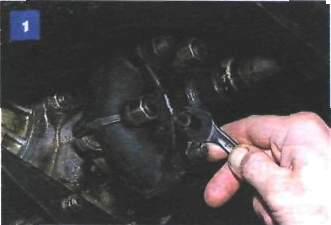

Работу выполняем на смотровой канаве или подъемнике.Ключом «на 12» отворачиваем пробку фланца эластичной муфты.Отворачиваем от шприца (нагнетателя смазки) наконечник......и вворачиваем трубку шприца в отверстие фланца эластичной муфты.Несколькими качками шприца смазываем шлицевое соединение. Заворачиваем пробку....

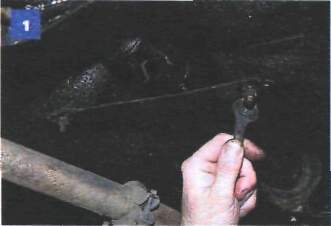

Работу выполняем на смотровой канаве или подъемнике.Устанавливаем рычаг коробки переключения передач в нейтральное положение и опускаем рычаг стояночного тормоза. Операции по демонтажу карданной передачи на автомобилях с вазовской и ижевской коробками передач практически одинаковы.Показываем снятие карданной передачи на автомобиле с коробкой передач Иж-2126.Ключом «на 13» отвор...

Снимаем карданную передачу (см. «Снятие карданной передачи» ).Краской помечаем взаимное расположение переднего карданного вала и фланца эластичной муфты.Отверткой отгибаем лепестки обоймы сальника.Снимаем фланец в сборе с эластичной муфтой со шлицевого хвостовика вала.Снимаем с хвостовика вала сальник.Собираем узел в обратной последовательности. Надеваем новый сальник (б...

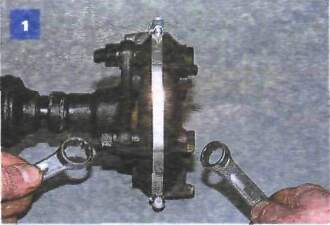

Снимаем карданную передачу (см. «Снятие карданной передачи» ).Удерживая накидным ключом «на 17» болт крепления эластичной муфты к фланцу, накидным ключом «на 19» отворачиваем гайку.Аналогично отворачиваем гайки еще двух болтов и вынимаем болты,Снимаем муфту.Устанавливаем муфту в обратной последовательности.Выступы стальных вкладышей муфты должны войти в пазы фланца....

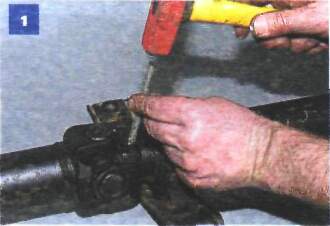

Карданный шарнир разбираем для замены крестовины в сборе с подшипниками.Снимаем карданную передачу (см. «Снятие карданной передачи» ).Операции по разборке переднего и заднего карданных шарниров аналогичны - показываем на примере переднего карданного шарнира.Кернером помечаем вилки шарнира так, чтобы при сборке расположить их в том же положении.Молотком обстукиваем корпуса подшип...

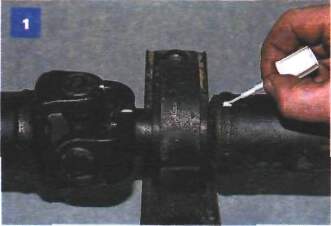

Заменяем промежуточную опору в сборе с подшипником. Снимаем карданную передачу (см. «Снятие карданной передачи» ).Помечаем взаимное расположение переднего вала и вилок шарнира.Разбираем передний карданный шарнир(см. «Разборка карданного шарнира» ).Головкой «на 27» отворачиваем гайку крепления вилки к переднему карданному валу.Снимаем вилку со ...
