Система зажигания двигателя УМПО-331 Иж 2126

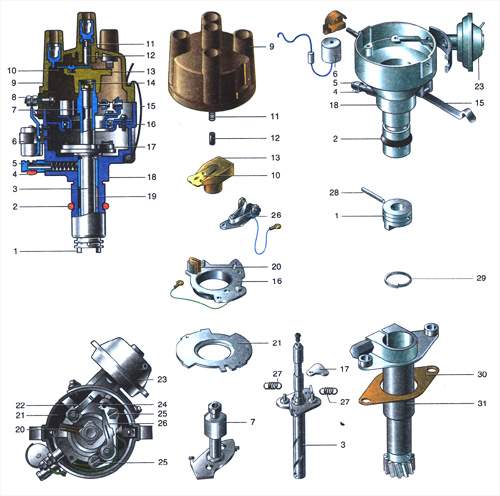

Распределитель зажигания 47.3706: 1 - муфта привода; 2 - уплотнитепьное кольцо; 3 - валик распределителя с пластиной; 4 - пружинная заглушка масленки; 5 - масленка; 6 - конденсатор; 7 - кулачок; 8 - клемма низкого напряжения; 9 - крышка распределителя; 10 - токоразносная пластина ротора; 11 - пружина контактного уголька; 12 - контактный уголек; 13 - ротор; 14 - сальник кулачка; 15 - пружина креп...

Распределитель зажигания 47.3706: 1 - муфта привода; 2 - уплотнитепьное кольцо; 3 - валик распределителя с пластиной; 4 - пружинная заглушка масленки; 5 - масленка; 6 - конденсатор; 7 - кулачок; 8 - клемма низкого напряжения; 9 - крышка распределителя; 10 - токоразносная пластина ротора; 11 - пружина контактного уголька; 12 - контактный уголек; 13 - ротор; 14 - сальник кулачка; 15 - пружина креп...

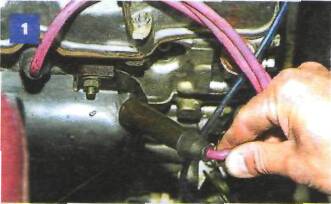

Снимаем со свечи наконечник высоковольтного провода.Высокой головкой «на 21» (или свечным ключом) отворачиваем свечу зажигания.Вынимаем свечу из колодца головки блока цилиндров.Вворачиваем свечу в резьбовое отверстие головки блока цилиндров, сначала наживив ее от руки. Свечным ключом затягиваем свечу предписанным моментом (см. «Приложения» )....

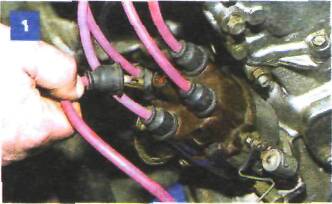

Вынимаем из крышки распределителя центральный высоковольтный провод......и остальные провода.Освобождаем два пружинных зажима крепления крышки......и снимаем крышку с корпуса распределителя.Для замены подпружиненного уголька центрального электрода поворачиваем уголек против часовой стрелки... ...и вынимаем его вместе с пружиной из гнезда крышки.Снимаем с валика распределите...

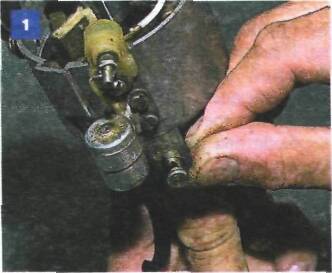

Каждые 15 тысяч километров пробега автомобиля следует смазывать узлы распределителя. Для этого снимаем крышку распределителя (см. «Снятие крышки и ротора распределителя зажигания» ). На фотографиях распределитель снят для наглядности.Для смазки подшипника скольжения, в котором вращается валик распределителя,......сдвигаем пружинную крышку с масле...

После регулировки зазора между контактами прерывателя или замены контактной группы проверяем установку начального момента зажигания.Устанавливаем коленчатый вал в положение начального момента опережения зажигания — за 10 градусов до ВМТ (первая метка на шкиве коленчатого вала по ходу его вращения должна совпасть с установочным штифтом на нижней крышке привода распределительного вала). Включаем з...

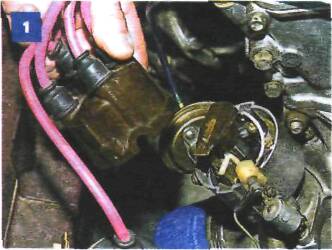

Зазор между контактами прерывателя регулируют раз в 15 тыс. км или чаще, если необходимо (см. раздел «Диагностика» ).Снимаем крышку распределителя, не вынимая из нее высоковольтные провода, и отводим крышку в сторону.Проворачиваем коленчатый вал двигателя за храповик так, чтобы пластмассовый упор рычажка подвижного контакта оказался на вершине выступа кулачка и зазор...

Снимаем крышку распределителя, не вынимая из нее высоковольтных проводов (см. «Снятие крышки и ротора распределителя зажигания» ), и отводим крышку в сторону.Снимаем трубку со штуцера вакуумного регулятора опережения зажигания.Ключом «на 7» отворачиваем гайку контактного болта крепления наконечника провода от катушки зажигания.Снимаем наконечник провода....

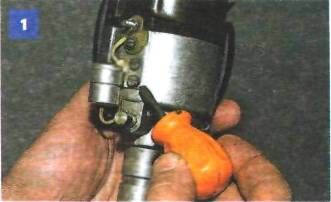

Все операции по демонтажу и монтажу узлов и деталей распределителя зажигания, кроме снятия валика распределителя с центробежным регулятором опережния зажигания, можно выполнить на автомобиле. Для наглядности показываем их на снятом распределителе.Снимаем конденсатор только для его замены. Снимаем наконечник провода с контактного болта распределителя (см. ...

Все операции по демонтажу и монтажу узлов и деталей распределителя зажигания, кроме снятия валика распределителя с центробежным регулятором опережния зажигания, можно выполнить на автомобиле. Для наглядности показываем их на снятом распределителе.Снимаем конденсатор только для его замены. Снимаем наконечник провода с контактного болта распределителя (см. ...
