Разборка коробки передач Мерседес W123
4.2.1 Разборка коробки передач
Разборка коробки передач При разборке коробки передач (КП) в случае возникновения затруднения разрешается пользоваться деревянным (пластиковым, алюминиевым) молотком, производя легкие постукивания.Разборка на основные узлы ПОРЯДОК ВЫПОЛНЕНИЯ Очистите снаружи КП керосином и просушите. Снимите элементы сцепления (рычаг, выжимной подшипник, ...
Разборка коробки передач При разборке коробки передач (КП) в случае возникновения затруднения разрешается пользоваться деревянным (пластиковым, алюминиевым) молотком, производя легкие постукивания.Разборка на основные узлы ПОРЯДОК ВЫПОЛНЕНИЯ Очистите снаружи КП керосином и просушите. Снимите элементы сцепления (рычаг, выжимной подшипник, ...
4.2.2 Разборка первичного и промежуточного валов

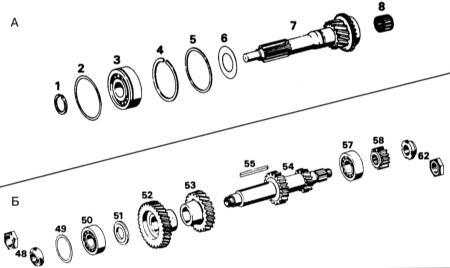

Разборка первичного и промежуточного валов Детали первичного (А) и промежуточного (Б) валов 4-ступенчатой КП1 — пружинное кольцо 2 — компенсационная шайба 3 — шарикоподшипник 4 — пружинное кольцо 5 — прокладка 6 — маслоотражатель 7 — первичный вал 8 — игольчатый подшипник 48 — гайка с...
Разборка первичного и промежуточного валов Детали первичного (А) и промежуточного (Б) валов 4-ступенчатой КП1 — пружинное кольцо 2 — компенсационная шайба 3 — шарикоподшипник 4 — пружинное кольцо 5 — прокладка 6 — маслоотражатель 7 — первичный вал 8 — игольчатый подшипник 48 — гайка с...
4.2.3 Разборка и сборка вторичного вала

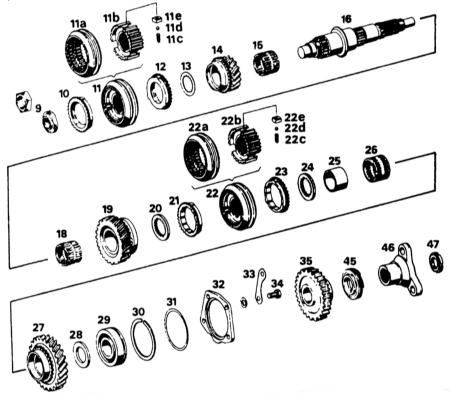

Разборка и сборка вторичного вала Детали вторичного вала9 — передняя гайка с продольным прорезом (или шестигранная) 10 — блокирующее кольцо синхронизатора IV передачи 11 — синхронизатор со скользящим кольцом для III и IV передач 11а — муфта синхронизатора III и IV передач 11b — ступица синхронизатора 11с — нажимные пружины синхронизатора 11d — стально...
Разборка и сборка вторичного вала Детали вторичного вала9 — передняя гайка с продольным прорезом (или шестигранная) 10 — блокирующее кольцо синхронизатора IV передачи 11 — синхронизатор со скользящим кольцом для III и IV передач 11а — муфта синхронизатора III и IV передач 11b — ступица синхронизатора 11с — нажимные пружины синхронизатора 11d — стально...
4.2.4 Разборка и сборка крышки механизма переключения передач
Разборка и сборка крышки механизма переключения передач Крышка механизма переключения передач 4-ступенчатой коробки передач первых модельных годов108 — шток III и IV передач 108а — рычаг переключения 109 — механизм блокировки 110 — шток I и II передач 111— уплотнительное кольцо 112 — шток передачи заднего хода 112а — рычаг передачи заднего хода...
Разборка и сборка крышки механизма переключения передач Крышка механизма переключения передач 4-ступенчатой коробки передач первых модельных годов108 — шток III и IV передач 108а — рычаг переключения 109 — механизм блокировки 110 — шток I и II передач 111— уплотнительное кольцо 112 — шток передачи заднего хода 112а — рычаг передачи заднего хода...
