Общие сведения Мерседес W463
11.2.1 Общие сведения

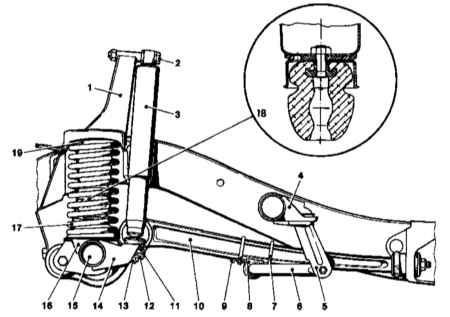

Общие сведения Схема организации передней подвески (см. также иллюстрацию Детали установки сборки переднего моста)1 — Опора амортизатора 2 — Крепежный болт 3 — Амортизатор 4 — Опорный кронштейн стойки стабилизатора поперечной устойчивости 5 — Стойка стабилизатора поперечной устойчивости 6 — Штанга стабилизатора поперечной устойчивости 7 — Кр...
Общие сведения Схема организации передней подвески (см. также иллюстрацию Детали установки сборки переднего моста)1 — Опора амортизатора 2 — Крепежный болт 3 — Амортизатор 4 — Опорный кронштейн стойки стабилизатора поперечной устойчивости 5 — Стойка стабилизатора поперечной устойчивости 6 — Штанга стабилизатора поперечной устойчивости 7 — Кр...
11.2.2 Общие сведения
Общие сведения Схема организации передней подвески (см. также иллюстрацию Детали установки сборки переднего моста)1 — Опора амортизатора 2 — Крепежный болт 3 — Амортизатор 4 — Опорный кронштейн стойки стабилизатора поперечной устойчивости 5 — Стойка стабилизатора поперечной устойчивости 6 — Штанга стабилизатора поперечной устойчивости 7 — Кр...
Общие сведения Схема организации передней подвески (см. также иллюстрацию Детали установки сборки переднего моста)1 — Опора амортизатора 2 — Крепежный болт 3 — Амортизатор 4 — Опорный кронштейн стойки стабилизатора поперечной устойчивости 5 — Стойка стабилизатора поперечной устойчивости 6 — Штанга стабилизатора поперечной устойчивости 7 — Кр...
11.2.3 Снятие и установка сборки переднего моста

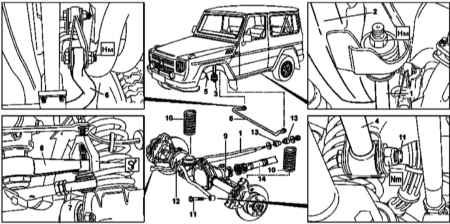

Детали установки переднего моста1 — Продольный рычаг2 — Рама3 — Амортизатор4 — Диагональная штанга5 — Тормозная линия6 — Стабилизатор поперечной устойчивости7 — Поперечная рулевая тяга8 — Рулевая сошка9 — Редуктор (дифференциал)10 — Винтовые пружины11 — Болты12 — Сборка переднего моста13 — Резиновые втулки14 — Карданный вал Снятие ...
Детали установки переднего моста1 — Продольный рычаг2 — Рама3 — Амортизатор4 — Диагональная штанга5 — Тормозная линия6 — Стабилизатор поперечной устойчивости7 — Поперечная рулевая тяга8 — Рулевая сошка9 — Редуктор (дифференциал)10 — Винтовые пружины11 — Болты12 — Сборка переднего моста13 — Резиновые втулки14 — Карданный вал Снятие ...
11.2.4 Снятие, проверка и установка передних амортизаторов
Местоположение верхней опоры правого переднего амортизатораМестоположение верхней опоры левого переднего амортизатораКонструкция нижней опоры амортизатора ПОРЯДОК ВЫПОЛНЕНИЯ Отпустите гайку (стрелки) и извлеките болт верхней опоры амортизатора. Под автомобилем отпустите гайку (1), затем снимите пластину...
Местоположение верхней опоры правого переднего амортизатораМестоположение верхней опоры левого переднего амортизатораКонструкция нижней опоры амортизатора ПОРЯДОК ВЫПОЛНЕНИЯ Отпустите гайку (стрелки) и извлеките болт верхней опоры амортизатора. Под автомобилем отпустите гайку (1), затем снимите пластину...
11.2.5 Снятие и установка пружин передней подвески
Замена пружин подвески должна производиться попарно для каждой оси! ПОРЯДОК ВЫПОЛНЕНИЯ Отделите карданный вал от соединительного фланца ведущей шестерни главной передачи и подвяжите его к раме. Разверните передние колеса влево до упора и отсоедините от рамы диагональную штангу. Отсоедините вентиляционную ...
Замена пружин подвески должна производиться попарно для каждой оси! ПОРЯДОК ВЫПОЛНЕНИЯ Отделите карданный вал от соединительного фланца ведущей шестерни главной передачи и подвяжите его к раме. Разверните передние колеса влево до упора и отсоедините от рамы диагональную штангу. Отсоедините вентиляционную ...
11.2.6 Снятие и установка переднего стабилизатора поперечной устойчивости

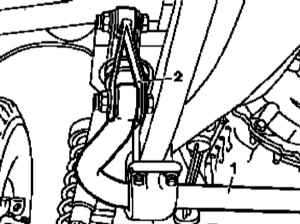

Детали установки переднего стабилизатора поперечной устойчивости1 — Штанга стабилизатора2 — Стойка стабилизатора3 — Крепежный хомут4 — Резиновая втулка5 — Продольный рычаг подвески ПОРЯДОК ВЫПОЛНЕНИЯ Отпустите крепежные гайки и отсоедините хомуты (3) от продольных рычагов (5) подвески. Оцените состояние резиновых втуло...
Детали установки переднего стабилизатора поперечной устойчивости1 — Штанга стабилизатора2 — Стойка стабилизатора3 — Крепежный хомут4 — Резиновая втулка5 — Продольный рычаг подвески ПОРЯДОК ВЫПОЛНЕНИЯ Отпустите крепежные гайки и отсоедините хомуты (3) от продольных рычагов (5) подвески. Оцените состояние резиновых втуло...
11.2.7 Снятие и установка продольных рычагов подвески

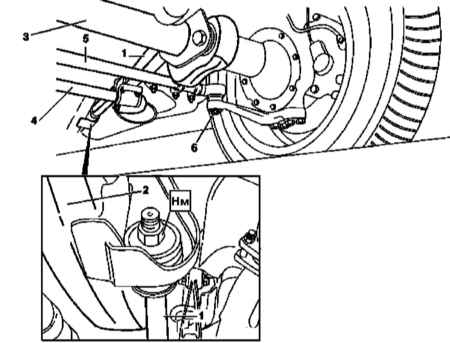

Детали установки продольного рычага передней подвески1 — Продольный рычаг2 — Рама3 — Мост4 — Стабилизатор поперечной устойчивости5 — Соединительная тяга рулевого привода6 — Корончатая гайка Схема крепления рулевого демпфера к соединительной тяге7 — Гайка ПОРЯДОК ВЫПОЛНЕНИЯ Отпусти...
Детали установки продольного рычага передней подвески1 — Продольный рычаг2 — Рама3 — Мост4 — Стабилизатор поперечной устойчивости5 — Соединительная тяга рулевого привода6 — Корончатая гайка Схема крепления рулевого демпфера к соединительной тяге7 — Гайка ПОРЯДОК ВЫПОЛНЕНИЯ Отпусти...
11.2.8 Замена резиновой втулки продольного рычага
ПОРЯДОК ВЫПОЛНЕНИЯ Снимите рычаг (1) (см. Раздел Снятие и установка продольных рычагов подвески). При помощи подходящей оправки выпрессуйте из рычага резиновую втулку (1). Запрессуйте новую втулку, проследив за равномерностью выступания ее с обеих сторон рычага. Установите на место рычаг (1) (см. Раздел Снятие и установка прод...
ПОРЯДОК ВЫПОЛНЕНИЯ Снимите рычаг (1) (см. Раздел Снятие и установка продольных рычагов подвески). При помощи подходящей оправки выпрессуйте из рычага резиновую втулку (1). Запрессуйте новую втулку, проследив за равномерностью выступания ее с обеих сторон рычага. Установите на место рычаг (1) (см. Раздел Снятие и установка прод...
