Модели Универсал Мерседес W463

Модели Универсал

Детали установки антенного делителя на моделях Универсал


1 — Крышка 2 — Штекерные разъемы 3 — Кронштейн	А28/1 — Антенный делитель (радиоприемник и сотовый телефон)

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите крышку (1) справа под панелью приборов (см. Главу Кузов).
Рассоедините штекерные разъемы (2) на антенном делителе (А28/1).
Наклонив вниз, высвободите делитель (А28/1) из опорного кронштейна (3).
Установка производится в обратном порядке.

Модели Кабриолет

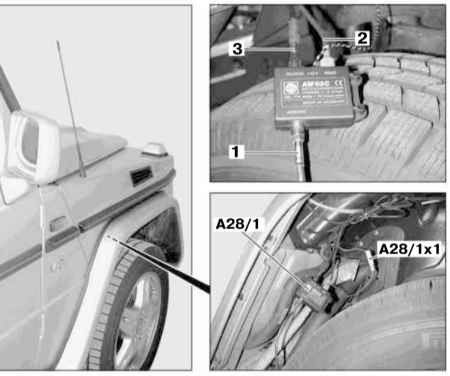

Детали установки антенного делителя на моделях Кабриолет


1 — Антенный кабель 2 — Кабель радиоприемника 3 — Кабель сотового телефона	А28/1 — Антенный делитель А28/1x1 — Разъем жгута подачи питания

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите локер защиты арки правого переднего колеса.
Потянув, отделите антенный делитель (А28/1) от своего посадочного места на колесной арке, - приготовьте сменный отрезок двухстороннего скотча.
Отсоедините от делителя жгут подачи питания, - разъем (А28/1x1).
Отсоедините от делителя антенный кабель (1), затем кабели радиоприемника (2) и сотового телефона (3).
Установка производится в обратном порядке.
