13.11.3. Панель управления отопителем и переключатель блока обдува
Панель управления отопителем (1983-91)
|
1. Фиксаторы ящика для мелочей
2. Трос привода заслонки
распределительной коробки
3. Рукоятки
4. Заглушка
5. Центральная секция
6. Разъем
|
7. Нижняя крышка воздуховода
ниши для ног
8. Воздуховод обогрева ветрового стекла
9. Трос делительной заслонки
10. Трос привода крана
11. Панель управления
12. Переключатель блока обдува |

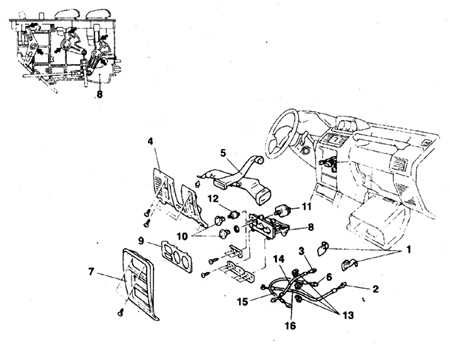

Панель управления отопителем (1992-98)
|
1. Фиксаторы
2, 16. Трос привода заслонки распределительной коробки
3, 14. Трос привода крана
4. Нижняя панель
5. Воздуховоды
6, 15. Трос делительной заслонки
|
7. Центральная секция
8. Панель управления отопителем
9. Облицовка
10. Рукоятки
11. Переключатель блока обдува
12. Переключатель кондиционера
13. Пружинные скобы |
Снятие и установка
АВТОМОБИЛИ 1983-91 ГГ.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите ящик для мелочей. |
| 2. Отсоедините трос заслонки распределительной коробки, отогнув пружинную скобу. |
| 3. Снимите с панели управления рукоятки. |
| 4. Удалите заглушки, отверните винты и снимите центральную секцию передней панели. При снятии отсоедините разъем с тыльной стороны. |
| 5. Снимите нижние крышки воздуховодов по передней панелью. |
| 6. Снимите воздуховод обогрева ветрового стекла. |
| 7. Отсоедините тросы управления отопителем. |
| 8. Снимите отопитель в сборе. |
| 9. Отсоедините разъем и снимите выключатель вентилятора. |
| 10. Установка выполняется в обратном порядке. |
| 11. Перед присоединением тросов переведите соответствующие рычаги заслонок и крана в крайние положения и закрепите оболочки тросов пружинными скобами. |
| 12. После сборки проверьте полноту и свободу перемещения рычажков управления. |
|
АВТОМОБИЛИ 1992-98 ГГ.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите ящик для мелочей. |
| 2. Отогните пружинные скобы и отсоедините тросы заслонки распределительной коробки и заслонки терморегулятора. |
| 3. Снимите с панели управления рукоятки. |
| 4. Удалите боковые заглушки, отверните винты и снимите центральную секцию передней панели. При снятии панели отсоедините разъем с тыльной стороны. |
| 5. Снимите нижнюю крышку и воздуховоды левого бокового сопла и обдува ниши для ног. |
| 6. Отсоедините трос делительной заслонки. |
| 7. Отверните болты и снимите управления отопителем. |
| 8. При необходимости снимите облицовку, рукоятки и выключатели. |
 |
9. Удалите пружинные скобы крепления оболочек тросов, отжав их в направлениях А и В и снимите тросы (1 – скоба; 2 – трос). |
| 10. Установка выполняется в обратном порядке. |
 |
11. Для присоединения троса заслонки распределительной коробки нажмите до отказа на рычаг в направлении, указанном стрелкой. |
 |
12. Для присоединения троса заслонки терморегулятора нажмите до отказа на рычаг в направлении, указанном стрелкой. |
 |
13. Для присоединения троса делительной заслонки нажмите до отказа на рычаг в направлении, указанном стрелкой. |
| 14. Закрепите оболочки тросов пружинными скобами. |
| 15. После сборки проверьте полноту и свободу перемещения рычажков управления. |
|
