Кузов Субару Легаси

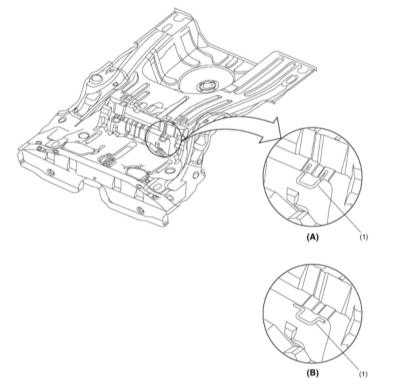

КузовОбщая информацияМестоположение анкерных скоб для фиксации детского сиденья А — Модели Legacy Универсал/Outback В — Модели Седан1 — Анкерная скоба Схема нанесения покрытия, защищающего краску от сколов Герметизация двигательного отсека Герметизация капота...

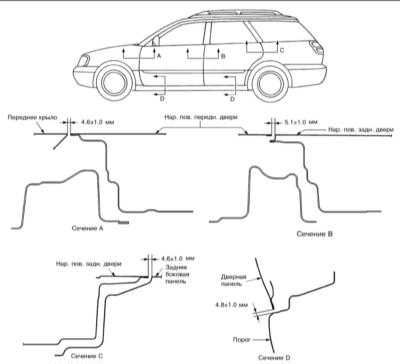

СпецификацииТребования к стыковке кузовных панелей Общие параметры Контрольные кузовные размеры См. Раздел Контрольные кузовные размеры Требования к стыковке кузовных панелей См. иллюстрацию Требования к стыковке кузовных панелей Усилия затягивания резьбовых соединений, Нм ...

Обслуживание петель и замков автомобиля Через каждые 5000 км (3000 миль) пробега, или раз в три месяца все петли, а также сборки замковых защелок дверей, капота и крышки багажного отделения должны смазываться небольшим количеством (по несколько капель) жидкого масла, либо специальной смазки для замков. Ударники замков подлежат смазыванию консистентной смазкой с целью продления срока их службы и ...

Замена ветрового и прочих фиксированных стекол Для выполнения замены ветрового и прочих фиксированных стекол автомобиля требуется один из специальных быстрозастывающих составов на основе клея или герметика. Кроме того, данную работу невозможно выполнить должным образом без применения некоторых особых инструментов и без определенного опыта. Составители данного Руководства рекомендуют поручить вып...

Снятие и установка декоративной решетки радиатора ПОРЯДОК ВЫПОЛНЕНИЯ 1. Откройте капот. 2. Отдайте крепежные гайки и болты и снимите декоративную решетку.3. Установка производится в обратном порядке. ...

Снятие и установка панели защиты картера ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поддомкратьте передок автомобиля и установите его на подпорки. 2. Выверните крепежные болты, отпустите фиксаторы и снимите панель защиты картера. 3. Установка производится в обратном порядке. Проследите, чтобы крепежн...

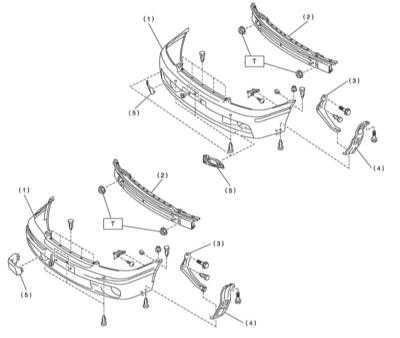

Снятие и установка переднего бампераДетали установки переднего бампера 1 — Накладка бампера 2 — Балка бампера 3 — Боковая стойка 4 — Боковой кронштейн 5 — КрышкиУсилия затягивания резьбовых соединений, Нм Т: 70 ± 1  ПОРЯДОК ВЫПОЛНЕНИЯ 1. Детали установки переднего бампера представлены ...

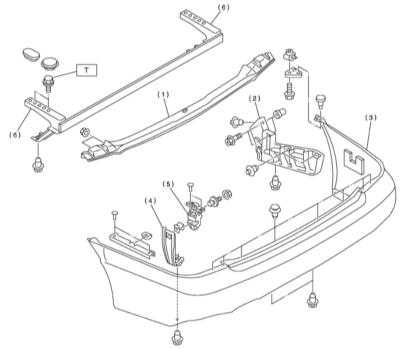

Снятие и установка заднего бампераСНЯТИЕМодели Седан Детали установки заднего бампера на моделях Седан 1 — Балка бампера 2 — Боковой кронштейн 3 — Накладка бампера 4 — Боковая стойка 5 — Крюк 6 — КронштейнУсилия затягивания резьбовых соединений, Нм Т: 93 ± 25 Детали установки заднего бампера на ...

Снятие и установка локеров защиты арок передних колес ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поддомкратьте передок автомобиля и установите его на подпорки. 2. Вверните крепежные винты, извлеките пластмассовые фиксаторы и снимите локер.3. Установка производится в обратном порядке. ...

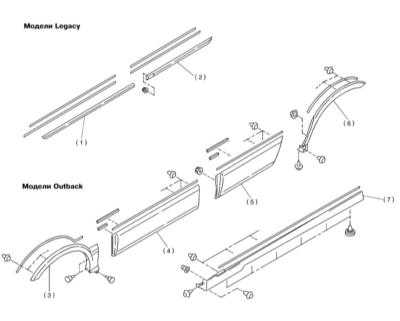

Снятие и установка боковых накладок кузовных панелейДетали установки боковых накладок 1 — Передняя накладка 2 — Задняя накладка 3 — Накладка передней колесной арки 4 — Накладка передней двери5 — Накладка задней двери 6 — Накладка арки задней колесной арки 7 — Накладка дверных порогов Обратите внимание на порядок расположе...

Снятие и установка переднего обтекателя ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите рычаги стеклоочистителей (см. Раздел Снятие, обслуживание и установка стеклоочистителей и компонентов тракта подачи омывающей жидкости). 2. Откройте капот. 3. Снимите резиновый уплотнитель заднего края проема двигат...

Снятие и установка заднего спойлера ПОРЯДОК ВЫПОЛНЕНИЯ  Сойлером в авиации называется приспособление для срыва воздушного потока (интерцептор).1. Откройте крышку багажного отделения. 2. Рассоедините контактный разъем электропроводки (а) стоп-сигнала верхнего уровня. ...

Снятие и установка боковых спойлеров ПОРЯДОК ВЫПОЛНЕНИЯ 1. Извлеките 8 фиксаторов (по одному с передней и задней стороны накладки и 6 снизу) и снимите боковой спойлер. 2. Установка производится в обратном порядке....

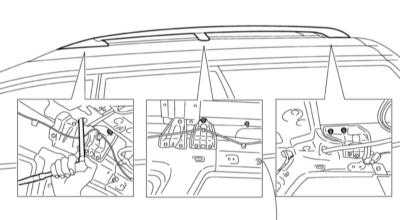

Снятие и установка профильных направляющих верхнего багажника ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите потолочную обивку (см. Раздел Снятие и установка элементов внутренней отделки). 2. Отдайте пять крепежных гаек и аккуратно снимите профильную направляющую багажника с крыши автомобиля. 3. Уста...

Снятие установка главного вещевого ящика ПОРЯДОК ВЫПОЛНЕНИЯ   Постарайтесь не оцарапать лакокрасочное покрытие крыши крепежными шпильками при снятии и установке профильных направляющих багажника!1. Извлеките два стопорных штифта ограничения хода крышки ....

Снятие и установка элементов центральной консоли ПОРЯДОК ВЫПОЛНЕНИЯ 1. На моделях с РКПП снимите рукоятку рычага переключения передач (модели с РКПП) и переднюю крышку консоли.2. На моделях с АТ снимите лоток и переднюю крышку консоли. А — Лоток ...

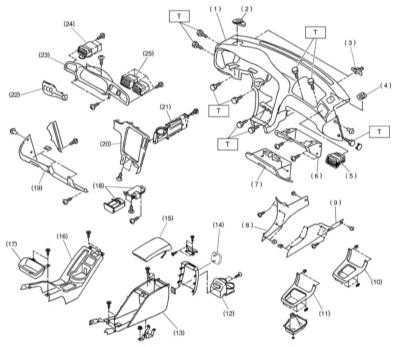

Снятие и установка панели приборов  В стандартную комплектацию всех рассматриваемых в настоящем Руководстве моделей автомобилей входит система дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блоков подушек безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получен...

Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан)Детали установки панелей внутренней обивки дверей автомобиля 1 — Треугольная панель отделки опоры дверного зеркала 2 — Кронштейн опоры дверного зеркала 3 — Верхний резиновый уплотнитель...

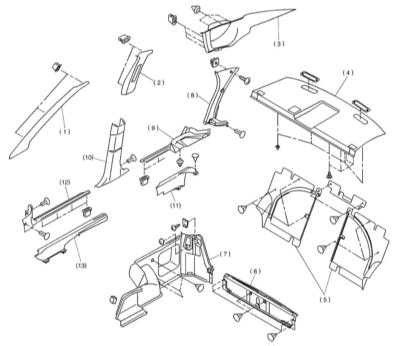

Снятие и установка элементов внутренней отделки Описание процедур снятия/установки панелей внутренней обивки дверей, включая дверь задка на моделях Legacy Универсал/Outback и крышки багажного отделения на моделях Седан, см. в Разделе Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и кр...

Ремни безопасности - общая информация, проверка состояния, снятие и установка, порядок утилизации несработавших аварийных натяжителейКонструкция ремней безопасности передних сидений 1 — Регулируемый анкерный узел плечевой секции ремня безопасности 2 — Декоративная накладка анкерного узла 3 — Направляющая скоба 4 — Анкерный хомут с пря...

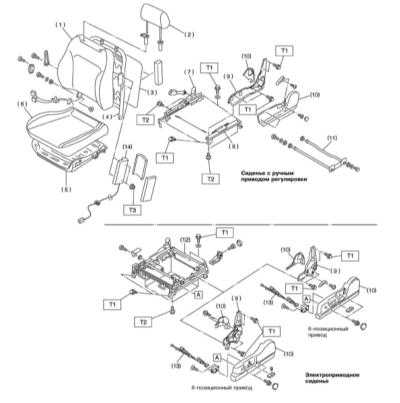

Снятие, обслуживание и установка сиденийДетали установки переднего сиденья 1 — Спинка 2 — Подголовник 3 — Задняя панель спинки 4 — Основание спинки 5 — Основание подушки 6 — Подушка 7 — Петельная сборка 8 — Направляющий полоз 9 — Петельная сборка 10 — Боковая накладка11 — Стяжные штанги (сиденья с нер...

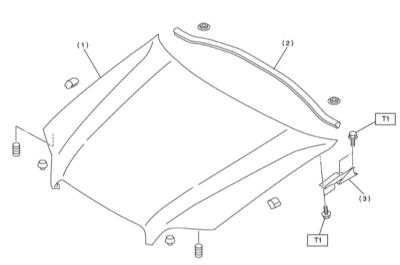

Снятие, установка и регулировка капотаДетали установки капота 1 — Капот 2 — Уплотнитель 3 — Петля Усилия затягивания резьбовых соединений, НмТ1: 24.5 Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Откройте капот и снимите сопла подачи жидкости омывания ветрового стекла. ...

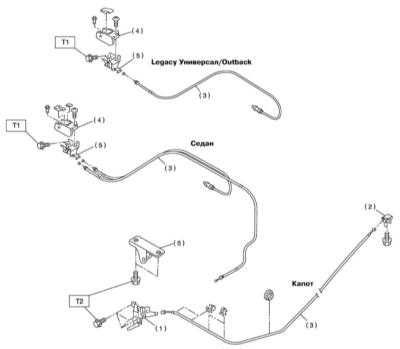

Снятие, установка и регулировка замка капотаСхема организации дистанционного привода отпускания защелки замка капота 1 — Замковая сборка 2 — Рычажная сборка 3 — Приводной трос 4 — Крышка 5 — Сборка рукоятки рычага привода 6 — УдарникУсилия затягивания резьбовых соединений, Нм Т1: 6.4 Т2: 32 Снятие и уст...

Снятие и установка передних крыльев ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините отрицательный провод от батареи. 2. Снимите боковой спойлер (см. Раздел Снятие и установка боковых спойлеров). 3. На моделях Outback снимите боковую накладку и накладку колесной арки (см. Раздел Снятие и установка боковых накладок ...

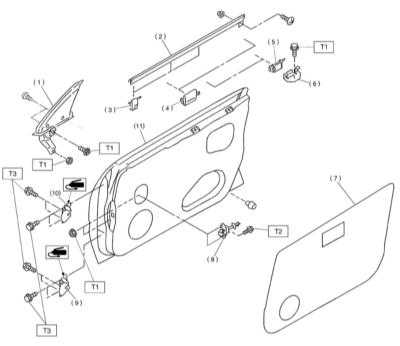

Снятие, установка и регулировка дверных панелейДетали установки панели передней двери 1 — Треугольная панель опоры дверного зеркала 2 — Наружный уплотнитель 3 — Фиксаторы 4 — Стабилизатор стекла 5 — Стабилизатор стекла 6 — Стабилизатор стекла 7 — Изоляционная накладка 8 — Ограничитель хода открывания двери 9 — Н...

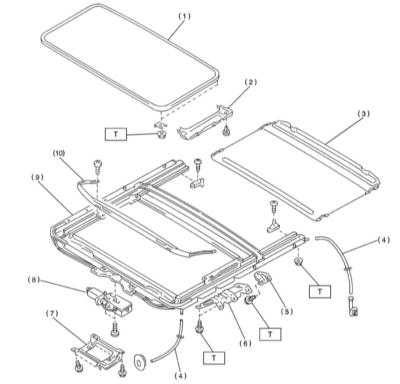

Снятие, обслуживание и установка компонентов верхних люковКонструкция верхнего люка моделей Седан 1 — Стеклянная крышка 2 — Накладка направляющего полоза 3 — Солнцезащитная шторка 4 — Дренажная трубка 5 — Задний кронштейн 6 — Передний кронштейн 7 — Крышка электромотора 8 — Сборка приводного электромотора 9 — Рам...

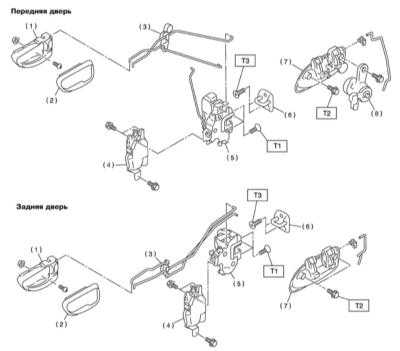

Снятие, установка и проверка компонентов замковых сборок Конструкция замков боковых дверей 1 — Внутренняя ручка 2 — Облицовка внутренней ручки 3 — Коленчатый рычаг 4 — Активатор единого замка 5 — Замковая защелка 6 — Ударник 7 — Наружная ручка двери 8 — Цилиндр замкаУсилия затягивания резьбовых соединений, Нм ...

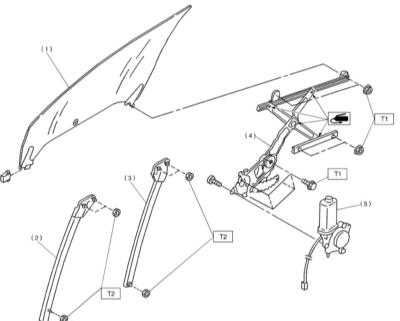

Снятие, установка и регулировка дверных стекол и компонентов стеклоподъемниковДетали установки стекла и компонентов стеклоподъемника передней двери 1 — Стекло 2 — Передняя направляющая 3 — Задняя направляющая 4 — Сборка регулятора 5 — Сборка приводного электромотораУсилия затягивания резьбовых соединений, Нм Т1: 7.35 Т2...

Снятие, обслуживание и установка зеркал заднего вида Описание процедур снятия и установки переключателей управления функционированием электропривода дверных зеркал приведено в Главе Бортовое электрооборудование.Внутреннее зеркалоСнятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Разверните опору зерка...

Снятие, обслуживание и установка стеклоочистителей и компонентов тракта подачи омывающей жидкостиКонструкция передних стеклоочистителей 1 — Резиновые рабочие элементы 2 — Щетки 3 — Рычаги (поводки) 4 — Тяги 5 — Приводной электромоторУсилия затягивания резьбовых соединений, Нм Т1: 6.0 Т2: 20 Конструкция п...

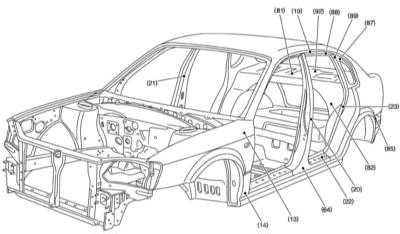

Контрольные кузовные размерыРасположение точек обмераНаправляющие отверстия, реперные точки, технологические окна и прочие фиксированные фрагменты кузовных панелей используются при установке сменных элементов, обеспечивая возможность безупречной их установки.  Реперные (опорные) точки расположены симметрично относительно диаметральной плоскости автомо...
