Ручная коробка и дифференциал Субару Легаси

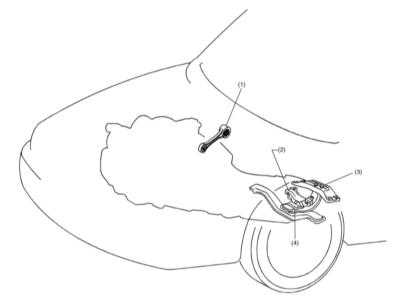

Ручная коробка и дифференциалОбщая информация Схема расположения трансмиссии в двигательном отсеке 1 — Реактивная штанга 2 — Резиновая подушка3 — Поперечная балка 4 — Демпфер динамических колебаний Конструкция РКПП без дополнительного двухступенчатого редуктора «H/L» 1 — Первичный вал 2 — Ведущая шестер...

Спецификации Общая информация Коробка переключения передач Тип 5-ступенчатая, либо 5 ÷ 2-ступенчатая (с дополнительным 2-ступенчатым редуктором), синхронизированная Тип трансмиссионного масла GL-5 Объем трансмиссионного масла, л Модели без дополнительного 2-ступенчатого редуктор...

Механизм блокировки включения задней передачи - устройство и принцип функционированияКонструкция механизма блокировки включения задней передачи 1 — Регулировочная шайба 2 — Стопорный шарик 3 — Пружина 4 — Гильза 5 — Ось кулачка 6 — Кулачок 7 — Малая возвратная пружина8 — Пружина кулачка 9 — Пружинное стопорно...

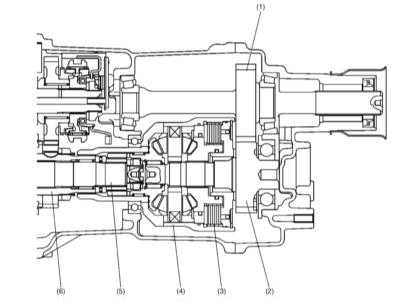

Межосевой дифференциал - устройство и принцип функционированияКонструкция межосевого дифференциала с вязкостной муфтой 1 — Ведомая шестерня раздаточного механизма 2 — Ведущая шестерня раздаточного механизма 3 — Вязкостная муфта4 — Межосевой дифференциал с вязкостной муфтой 5 — Вал ведущей шестерни главной передачи 6 — Ведомый (вторичны...

Снятие и установка трансмиссионной сборкиПодлежащие рассоединению контактные разъемы электропроводки А — Разъем датчика-выключателя нейтрального положения трансмиссии (Коричневый) В — Разъем датчика-выключателя огней заднего хода (Серый)С — Разъем датчика-выключателя переключения режимов «Hi/Lo» (Черный), - модели с дополнительным 2-ступенч...

Проверка состояния и замена элементов опор подвески трансмиссионной сборкиДетали установки опор подвески трансмиссионной сборки показаны на иллюстрации. Перед снятием элементов опор подвески трансмиссионной сборки отсоедините отрицательный провод от батареи. 1 — Ограничитель раскачиваний 2 — Дистанционная втулка 3 — Резиновая подушка C 4 — Передня...

Проверка состояния и замена сальника  ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте сальник на наличие признаков развития утечек. В случае необходимости произведите замену. 2. Тщательно протрите снаружи картер трансмиссии. 3. Полностью слейте трансмиссионное масло, затем вверните обратно и затяните с требуемым усилием (...

Снятие, установка и проверка состояния датчиков-выключателейСНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините отрицательный провод от батареи. 2. Снимите воздухоочиститель с рукавом воздухозаборника (см. Главу Системы питания и выпуска).Датчики-выключатели огней заднего хода и нейтрального положения РКПП ПОРЯДОК ВЫПОЛНЕН...

Снятие, установка и проверка состояния датчика скорости (VSS)СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините отрицательный провод от батареи. 2. Поддомкратьте автомобиль и установите его на подпорки. 3. Снимите коллектор с его приемником. 4. Разъедините разъем VSS. 5. Поверните и снимите VSS....

Подготовка к выполнению капитального ремонта РКПП ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите коробку передач с автомобиля (см. Раздел Снятие и установка трансмиссионной сборки). 2. Удалите с наружной поверхности картера РКПП следы масла, смазки и грязи. 3. Поместите трансмиссию на мо...

Снятие, обслуживание и установка раздаточной коробки и удлинения трансмиссииКонструкция раздаточного механизма и удлинения РКПП 1 — Направляющая подачи масла 2 — Уплотнительная прокладка 3 — Картер раздаточной коробки 4 — Шарик 5 — Пружина механизма блокировки включения задней передачи 6 — Уплотнительная шайба 7 — Пробка...

Снятие, обслуживание и установка ведущей шестерни раздаточного механизмаСНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите сборку РКПП (см. Раздел Снятие и установка трансмиссионной сборки). 2. Снимите датчики-выключатели огней заднего хода и нейтрального положения трансмиссии (см. Раздел Снятие, установка и проверка состояния датчиков-вы...

Снятие, обслуживание и установка ведомой шестерни раздаточного механизмаСНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите сборку РКПП (см. Раздел Снятие и установка трансмиссионной сборки). 2. Снимите датчики-выключатели огней заднего хода и нейтрального положения трансмиссии (см. Раздел Снятие, установка и проверка состояния датчиков-вы...

Снятие, обслуживание и установка межосевого дифференциала СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите сборку РКПП (см. Раздел Снятие и установка трансмиссионной сборки). 2. Снимите сборку раздаточной коробки с удлинением трансмиссии (см. Раздел Снятие, обслуживание и установка раздаточной коробки и удлинения трансмиссии). ...

Снятие, обслуживание, установка и регулировка сборки механизма блокировки включения задней передачи  Подробное описания устройства и принципа функционирования блокиратора приведено в Разделе Механизм блокировки включения задней передачи - устройство и принцип функционирования.СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите сборку РКП...

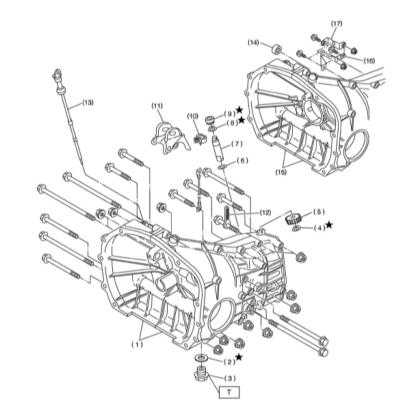

Снятие, установка и проверка состояния картера трансмиссионной сборкиКонструкция картера трансмиссионной сборки 1 — Картер трансмиссии 2 — Уплотнительная прокладка 3 — Сливная пробка 4 — Наружное пружинное стопорное кольцо 5 — Ведомая шестерня спидометра 6 — Шайба 7 — Вал спидометра 8 — Наружное пружинное стопорное...

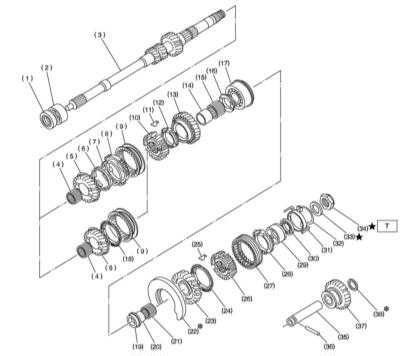

Снятие, обслуживание, установка и регулировка первичного вала РКПП Конструкция первичного вала РКПП 1 — Сальник 2 — Игольчатый подшипник 3 — Первичный вал трансмиссии 4 — Игольчатый подшипник 5 — Ведущая шестерня 3-й передачи 6 — Блокирующее кольцо с внутренним зацеплением (кроме моделей 2.0 л) 7 — Конус синхронизатора 3-...

Снятие, обслуживание и установка входного вала РКПП (модели с дополнительным двухступенчатым редуктором)СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите сборку РКПП (см. Раздел Снятие и установка трансмиссионной сборки). 2. Снимите раздаточную коробку с корпусом удлинения (см. Раздел Снятие, обслуживание и установка раздаточной коробки ...

Снятие, обслуживание и установка сборки вала ведущей шестерни главной передачи привода передних колесКонструкция сборки ведущей шестерни переднего дифференциала 1 — Вал ведущей шестерни 2 — Роликовый подшипник 3 — Шайба 4 — Упорный подшипник 5 — Игольчатый подшипник 6 — Ведомый вал 7 — Шпонка 8 — Сегментная шпонка...

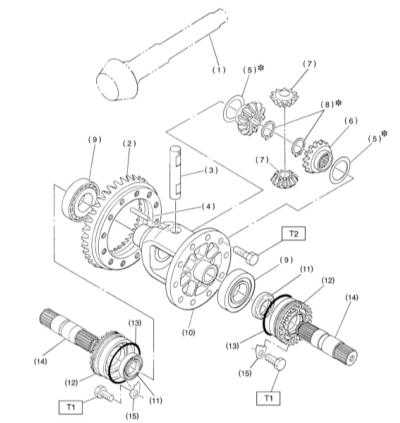

Снятие, обслуживание, установка и регулировка переднего дифференциала Конструкция переднего дифференциала РКПП 1 — Вал ведущей шестерни главной передачи 2 — Ведомая шестерня главной передачи 3 — Ось сателлитов 4 — Штифт 5 — Шайба 6 — Боковые шестерни дифференциала 7 — Сателлиты 8 — Наружное пружинное кольцо 9 — ...

Снятие, установка и проверка состояния шестерни привода спидометраСНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите сборку РКПП (см. Раздел Снятие и установка трансмиссионной сборки). 2. Снимите датчики-выключатели огней заднего хода и нейтрального положения РКПП (см. Раздел Снятие, установка и проверка состояния датчиков-выключателей). ...

Снятие, установка и регулировка промежуточной шестерни задней передачиСНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите сборку РКПП (см. Раздел Снятие и установка трансмиссионной сборки). 2. Снимите датчики-выключатели огней заднего хода и нейтрального положения РКПП (см. Раздел Снятие, установка и проверка состояния датчиков-выключателе...

Снятие, установка, проверка и регулировка сборки шестерен двухступенчатого редуктораКонструкция дополнительного 2-ступенчатого редуктора переключения режимов «Hi/Lo» 1 — Уплотнительное кольцо 2 — Вал шестерен дополнительного 2-ступенчатого редуктора Hi/Lo 3 — Штифт 4 — Шайба 5 — Сборка шестерен 2-ступенчатого редуктора 6 — Иго...

Снятие, проверка состояния и установка вилок и штоков переключения передачКонструкция механизма переключения передач 1 — Рычаг механизма переключения передач 2 — Шток вилки включения 5-й передачи 3 — Штифт 4 — Шток вилки включения задней передачи 5 — Пробки контрольных шариков 6 — Уплотнительные шайбы 7 — Пружины контроль...

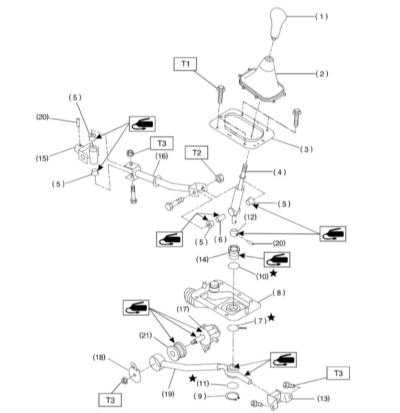

Снятие, обслуживание и установка рычага переключения передач РКППКонструкция рычага переключения передач РКПП 1 — Рукоятка рычага переключения передач 2 — Защитный чехол 3 — Пластина 4 — Рычаг 5 — Втулка 6 — Проставка 7 — Проволочный фиксатор 8 — Основание 9 — Пружинное стопорное кольцо 10 — Уплотнительное ко...

Снятие, обслуживание и установка рычага переключения режимов «Hi/Lo» дополнительного двухступенчатого редуктораКонструкция рычага переключения режимов двухступенчатого редуктора 1 — Рукоятка 2 — Подушка 3 — Пластина 4 — Втулка 5 — Тросовая тяга 6 — Пружина 7 — Рычаг 8 — Фиксатор 9 — Штифт10 — Фиксатор...

Снятие, обслуживание и установка тросовой тяги привода переключения режимов двухступенчатого редуктораСНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите рычаг переключения режимов (см. Раздел Снятие, обслуживание и установка рычага переключения режимов «Hi/Lo» дополнительного двухступенчатого редуктора). 2. Снимите корпус воздухоочистителя ...
