Капитальный ремонт Сузуки Гранд Витара

Капитальный ремонт ГенераторСнятие ПОРЯДОК ВЫПОЛНЕНИЯ Отсоедините отрицательный (-) кабель у батареи. 1 — батарея 2 — отрицательный (-) кабель батареи Снимите шланг воздушного фильтра. Снимите баллон со скобы. 1 — шланг воздушного фильтра 2 — баллонОтсоедините конц...

27.4.1.2 Установка

Установка ПОРЯДОК ВЫПОЛНЕНИЯ Установите генератор на скобу генератора. Затяните болты генератора. Крутящий момент затяжки: монтажный болт генератора (a): 23 Н•м (2.3 кг-м, 17.0 фунтов-фут) монтажный болт генератора (c): 48 Н•м (4.8 кг-м, 35.0 фунтов-фут) Установите ремень генератора (охлаждающего вентилятора). Обратитесь к Главе ...

27.4.1.3 Разборка [Тип 60 A]

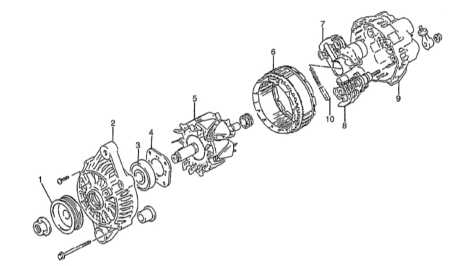

Разборка [Тип 60 A] 1 — шкив2 — передний кожух 3 — подшипник 4 — держатель 5 — ротор 6 — статор 7 — регулятор IC 8 — выпрямитель 9 — задний кожух10 — щетка ПОРЯДОК ВЫПОЛНЕНИЯ Чтобы облегчить переустановку, нанесите отметки на переднем и заднем кожухе, прежде чем разъединять их.1 — передни...

27.4.1.4 Разборка [Тип 70 A и 80 A]

Разборка [Тип 70 A и 80 A]Тип 70A 1 — гайка шкива2 — шкив 3 — рама привода 4 — статор5 — резьбовая шпилька 6 — подшипник привода 7 — держатель подшипника 8 — ротор9 — край кожуха подшипника 10 — крышка подшипника 11 — задняя рама 12 — выпрямитель13 — изолятор14 — регулятор15 — щетка16 — щеткодержатель17 — задняя крышка ...

27.4.1.5 Осмотр [Тип 60 A]

Осмотр [Тип 60 A] Ротор ПОРЯДОК ВЫПОЛНЕНИЯ Используя омметр, проверьте электропроводимость между контактными кольцами ротора. Если нет электропроводимости, замените ротор. Стандартное сопротивление: 2.5 - 2.9. 1 — ротор Используя омметр, проверьте, нет ли электропроводимости между контактным кольцом и сердечником ротора. Если есть эле...

27.4.1.6 Осмотр [Тип 70 A и 80 A]

Осмотр [Тип 70 A и 80 A] Ротор ПОРЯДОК ВЫПОЛНЕНИЯ Используя омметр, проверьте электропроводимость между контактными кольцами ротора. Если нет электропроводимости, замените ротор. Стандартное сопротивление: около 2.9. Используя омметр, проверьте, нет ли электропроводимости между контактными кольцам...

27.4.1.7 Замена щеток

Замена щетокТип 60 A Обратитесь к Разделам Разборка [Тип 60 A] и Сборка [Тип 60 A]. Типы 70 A и 80 A ПОРЯДОК ВЫПОЛНЕНИЯ Снимите заднюю крышку и щеткодержатель. Отпаяйте и снимите щетку и пружину. Проденьте провод новой щетки через пружину и отверстие в щеткодержателе и вставьте пружину и щетку в щеткодержатель. При...

27.4.1.8 Сборка [Тип 60 A]

Сборка [Тип 60 A] ПОРЯДОК ВЫПОЛНЕНИЯ Соберите в порядке, противоположном разборке, обратив внимание на следующее. Обязательно установите щетки в правильном направлении и припаяйте провода щеток и контакты статора.1 — статор 2 — щетка 3 — щеткодержатель 4 — припой 5 — пружи...

27.4.1.9 Сборка [Тип 70 A и 80 A]

Сборка [Тип 70 A и 80 A] ПОРЯДОК ВЫПОЛНЕНИЯ Если подшипника кожуха снят, установите его. Проверьте, что он вращается плавно. 1 — подшипник кожуха 2 — ротор 3 — крышка подшипника Если статор снят, установите статор и затяните резьбовые шпильки. Если подшипник привода снят, установ...
