Сцепление Ваз 2107 Жигули

Регулировка привода выключения сцепленияПрокачка гидропривода сцепленияСнятие и установка сцепленияКонтроль сцепленияВозможные неисправности сцепления, их причины и методы устраненияСнятие и установка рабочего и главного цилиндров привода сцепленияРазборка, контроль, ремонт и сборка главного и рабочего цилиндровПроверка главного цилиндра привода сцепления на стенде...

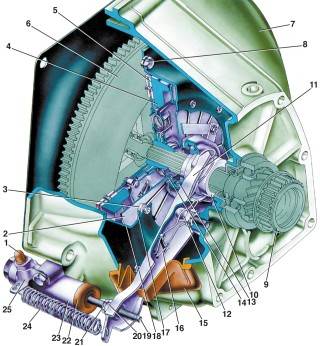

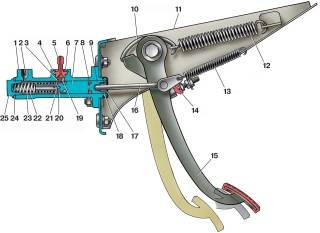

В приводе выключения сцепления выполняются следующие регулировки:Рис. 4–2. Педаль и главный цилиндр привода сцепления: 1 — корпус главного цилиндра; 2 — гнездо; 3 — перепускное (компенсационное) отверстие; 4 — прокладка штуцера; 5 — штуцер; 6 — стопорная пружинная шайба; 7 — поршень главного цилиндра; 8 — уплотнительное кольцо; 9 — поршень толкателя; 10 — крючок; 11 — кронштейн п...

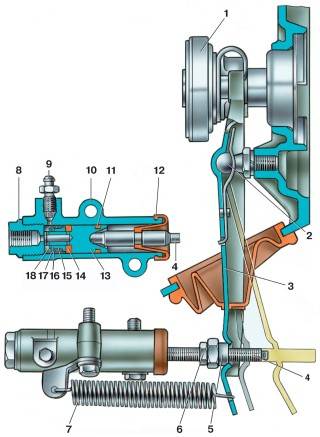

О воздухе в гидроприводе сцепления говорит неполное выключение сцепления, а также "мягкость" и "провалы" педали сцепления.Для удаления воздуха из гидропривода:— очистите бачок и штуцер для прокачки от пыли и грязи;— проверьте уровень жидкости в бачке гидропривода и при необходимости долейте жидкость;Рис. 4–3. Рабочий цилиндр и вилка выключения сцепления: 1 — подшипник выклю...

Снятие. Предварительно снимите коробку передач (см. "Коробка передач"). Отверните болты и снимите кожух сцепления в сборе с нажимным диском. При этом нельзя поднимать этот узел за упорный фланец нажимной пружины. Очистите и продуйте сжатым воздухом нажимный и ведомый диски сцепления.Установка сцепления проводится в обратном порядке, при этом:— проверьте состояние подшипника в торце коленчатого...

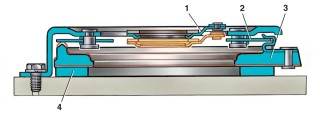

Рис. 4–5. Контроль сцепления: 1 — упорный фланец нажимной пружины; 2 — нажимная диафрагменная пружина; 3 — нажимный диск; 4 — кольцоКонтроль проводится на основании, которое имитирует маховик двигателя и имеет металлическое промежуточное кольцо 4 (рис. 4–5) толщиной 8,2 мм, заменяющее ведомый диск. Закрепив кожух сцепления, выполните четыре хода выключения, прикладывая ...

Причина неисправности Метод устранения Неполное выключение сцепления (сцепление "ведет") 1. Увеличенные зазоры в приводе выключения сцепления 1. Отрегулируйте привод выключения сцепления 2. Коробление ведомого диска (торцевое биение более 0,5 мм) 2. Выправьте диск или замените новым 3. Неровности на поверхностях фрикци...

Рис. 4–3. Рабочий цилиндр и вилка выключения сцепления: 1 — подшипник выключения сцепления; 2 — шаровая опора; 3 — вилка выключения сцепления; 4 — толкатель; 5 — регулировочная гайка; 6 — контргайка; 7 — оттяжная пружина; 8 — пробка корпуса; 9 — штуцер для прокачки; 10 — корпус цилиндра; 11 — уплотнительное кольцо; 12 — защитный колпачок; 13 — поршень; 14 — уплотнитель; 15 — тарелк...

Рис. 4–8. Детали главного цилиндра: 1 — корпус; 2 — стопорная шайба; 3 — штуцер; 4 — прокладка; 5 — колпачок; 6 — стопорное кольцо; 7 — поршень толкателя; 8 — уплотнительное кольцо; 9 — поршень главного цилиндра; 10 — пружинаГлавный цилиндр. Снимите защитный резиновый колпачок 5 (рис. 4–8) корпуса цилиндра и стопорное кольцо 6. Это позволит вынуть из корпуса поршень 7...

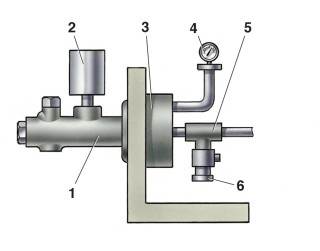

Рис. 4–10. Схема проверки состояния заднего уплотнительного кольца на герметичность: 1 — главный цилиндр; 2 — сосуд; 3 — переходник с уплотнителем; 4 — манометр; 5 — тройник; 6 — регулировочный винт; А — воздух от компрессора; В — выпуск воздухаПроверка на герметичность заднего уплотнительного кольца. Установите главный цилиндр на стенд (см. рис. 4–10), обеспечив пр...
