Коробка передач Ваз 2107 Жигули
4.2.1 Коробка передач

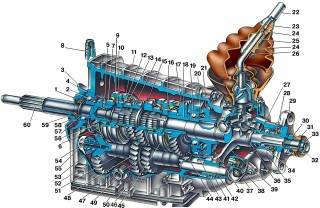

Проверка технического состоянияВозможные неисправности коробки передач, их причины и методы устраненияОсобенности ремонта пятиступенчатой коробки передачРазборка и сборкаРис. 4–12. Коробка передач: 1 — сальник первичного вала; 2 — задний подшипник первичного вала; 3 — картер сцепления; 4 — установочное кольцо подшипника первичного вала; 5 — игольчатый подшипник втор...
Проверка технического состоянияВозможные неисправности коробки передач, их причины и методы устраненияОсобенности ремонта пятиступенчатой коробки передачРазборка и сборкаРис. 4–12. Коробка передач: 1 — сальник первичного вала; 2 — задний подшипник первичного вала; 3 — картер сцепления; 4 — установочное кольцо подшипника первичного вала; 5 — игольчатый подшипник втор...
4.2.2 Проверка технического состояния
ОчисткаПеред осмотром детали коробки передач тщательно очистите. Щеткой или скребком удалите все отложения и очистите отверстия и шлицы от возможных загрязнений; затем промойте, чтобы устранить и растворить все остатки масла.Обдуйте детали струей сжатого воздуха и аккуратно протрите их. Особенно тщательно продуйте подшипники, направляя струю сжатого воздуха так, чтобы не возникало быстрого вра...
ОчисткаПеред осмотром детали коробки передач тщательно очистите. Щеткой или скребком удалите все отложения и очистите отверстия и шлицы от возможных загрязнений; затем промойте, чтобы устранить и растворить все остатки масла.Обдуйте детали струей сжатого воздуха и аккуратно протрите их. Особенно тщательно продуйте подшипники, направляя струю сжатого воздуха так, чтобы не возникало быстрого вра...
4.2.3 Возможные неисправности коробки передач, их причины и методы устранения
Шум в коробке передачПричина неисправностиМетод устранения1. Шум подшипников 1. Замените дефектные подшипники 2. Износ зубьев шестерен и синхронизаторов 2. Замените изношенные детали 3. Недостаточный уровень масла в коробке передач 3. Долейте масло. При необходимости устраните причины утечки масла 4. ...

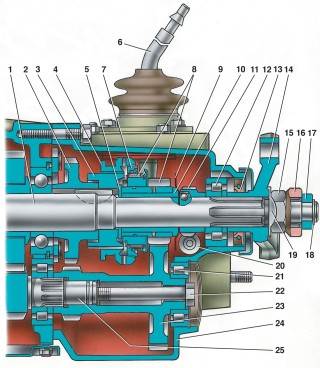

4.2.4 Особенности ремонта пятиступенчатой коробки передач
Разборка. Прежде чем снимать заднюю крышку, установите рычаг переключения передач в нейтральное положение, отверните гайки крепления механизма выбора передач и снимите рычаг переключения передач в сборе с механизмом. Затем отсоедините гайки крепления задней крышки и снимите ее. Одна из гаек крепления крышки отвертывается изнутри картера коробки передач при снятой нижней крышке. При снятии задней к...
Разборка. Прежде чем снимать заднюю крышку, установите рычаг переключения передач в нейтральное положение, отверните гайки крепления механизма выбора передач и снимите рычаг переключения передач в сборе с механизмом. Затем отсоедините гайки крепления задней крышки и снимите ее. Одна из гаек крепления крышки отвертывается изнутри картера коробки передач при снятой нижней крышке. При снятии задней к...
4.2.5 Разборка и сборка
Разборка. Промойте коробку передач и установите ее на стенде. Слейте масло и снимите нижнюю крышку с прокладкой.Снимите вилку привода выключения сцепления, а с направляющей втулки передней крышки коробки передач — муфту в сборе с подшипником и соединительной пружиной.Рис. 4–15. Внутренний вид картера сцепления. Красными стрелками указаны гайки крепления картера сцепления к коро...
Разборка. Промойте коробку передач и установите ее на стенде. Слейте масло и снимите нижнюю крышку с прокладкой.Снимите вилку привода выключения сцепления, а с направляющей втулки передней крышки коробки передач — муфту в сборе с подшипником и соединительной пружиной.Рис. 4–15. Внутренний вид картера сцепления. Красными стрелками указаны гайки крепления картера сцепления к коро...
