Электронная система зажигания Ауди 100

Элементы электронной системы зажигания 1 – датчик частоты вращения коленчатого вала; 2 – датчик угла опережения зажигания; 3 – датчик детонации; 4 – распределитель зажигания; 5 – термовыключатель; 6 – стабилизатор холостого хода; 7 ...

12.7.2 Проверка датчика угла опережения зажигания

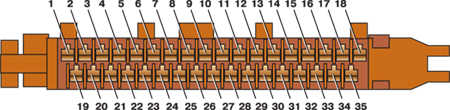

Номера контактов соединительной колодки блока управления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить колодку черного цвета. 2. Омметром измерить сопротивление между контактами «1» и ...

12.7.3 Проверка датчика частоты вращения коленчатого вала

Номера контактов соединительной колодки блока управления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить колодки серого цвета. 2. Омметром измерить сопротивление между контактами «1» и «2», о...

12.7.4 Датчик угла опережения зажигания, частоты вращения коленчатого вала

Подвеска соединительных колодок на кронштейне 1 – колодка датчика угла опережения зажигания; черного цвета; 2 – колодка датчика частоты вращения коленчатого вала; серого цвета; 3 – колодка датчика детонации; красного цвета Проверка зазора между датчиком угла опережения зажигания и маховиком ...

12.7.5 Проверка и замена датчика температуры воздуха

Номера контактов датчика температуры воздуха 1 и 2 – контакты датчика; 3 – датчик температуры воздуха; 4 – защитный чехол Номера контактов соединительной колодки блока управления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Сд...

12.7.6 Проверка датчика температуры охлаждающей жидкости

Проверять датчик нужно при температуре охлаждающей жидкости 20 °С. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить провод от датчика (указан стрелкой). 2. Измерить сопротивление между контактом датчика и «массой». Оно должно быть от 60 до 1000 Ом. Если ...

12.7.7 Выключатели режима холостого хода и открытия дроссельной заслонки

Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Чтобы проверить питающее напряжение, нужно отсоединить колодку выключателей (указана стрелкой). 2. Подсоединить вольтметр к среднему контакту колодки и к «массе». Включить зажигание и измерить напряжение. Оно долж...

12.7.8 Проверка датчика Холла

Номера контактов соединительной колодки блока управления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить центральный провод высокого напряжения от распределителя зажигания и соединить его с «массой». 2. Отсоединить соединительную к...

12.7.9 Проверка блока управления

Номера контактов гнезда «10» на плате блока реле и предохранителей Проверка напряжения питания блока ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить от блока соединительную колодку с проводами. 2. Включить зажигание и измерить нап...
