Осмотр, дефектовка и ремонт деталей головки блока цилиндров Ауди 100
3.1.2.7. Осмотр, дефектовка и ремонт деталей головки блока цилиндров

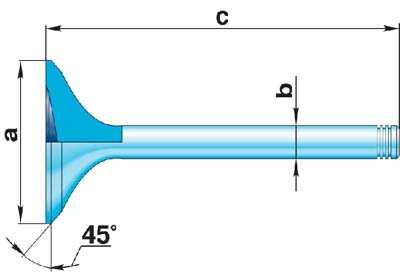

Размеры клапанов четырехцилиндрового двигателя
| |
впускной клапан
|
выпускной клапан
|
|
a
|
40,0 мм
|
33,0 мм
|
|
b
|
7,97 мм
|
7,95 мм
|
|
с
|
91 мм
|
90,8 мм
|

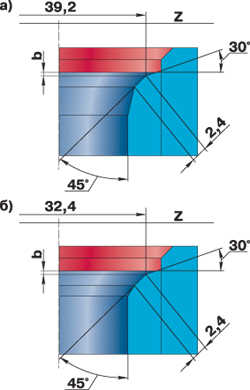

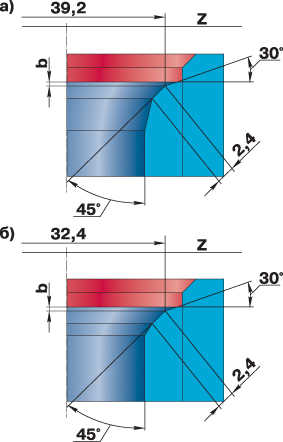

Размеры седла клапана
|
|
Размеры седла клапана:
а) впускного клапана
б) выпускного клапана |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. После разборки головки блока промыть все детали в бензине, протереть и просушить. Очистить камеры сгорания и клапаны от нагара. |
| 2. Осмотреть головку блока. Если есть трещины на стенках камеры сгорания, следы прогара и т.п., заменить головку блока. |
| 3. Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку. Для этого линейку поставить ребром на поверхность головки блока посередине, вдоль и затем поперек и щупом измерить зазор между поверхностью головки и линейкой. Если зазор превышает 0,1 мм, головку заменяют или прошлифовывают. Минимальная допустимая высота головки 132,75 мм. Если при шлифовке высота головки получилась меньше, головку необходимо заменить. |
| 4. Проверить головку на отсутствие трещин, для этого подвести к одному из отверстий рубашки охлаждения шланг для подвода сжатого воздуха. Заглушить все отверстия в головке деревянными пробками. Опустить головку в ванну с водой и подать сжатый воздух под давлением 1,5 атм. В местах, где есть трещины, будут выходить воздушные пузыри. |
| 5. Осмотреть клапаны. При обнаружении на рабочей фаске клапана трещин, коробления головки клапана, прогорания, деформации стержня клапан необходимо заменить. |
6. Незначительные риски и царапины на рабочей фаске клапана можно вывести притиркой. Клапан к седлу следует притирать следующим образом:
– вставить клапан в головку блока;
– надеть на стержень клапана приспособление для притирки клапанов;
– нанести на рабочую фаску клапана тонкой слой притирочной пасты;
– поворачивать клапан с помощью приспособления в обе стороны, периодически прижимая к седлу. Внешним признаком удовлетворительной притирки является однотонный матово-серый цвет рабочей фаски и клапана. |
| 7. После притирки тщательно промыть седло и клапан и тщательно протереть чистой тряпкой для удаления остатков притирочной пасты. |
| 8. Чтобы проверить герметичность клапана, установить его в головку блока вместе с пружинами и сухарями. После этого положить головку блока набок и залить в канал, закрываемый клапаном, керосин. Если в течение 3 мин керосин не просочится в камеру сгорания, клапан считается герметичным. Размеры клапана показаны на рис. Размеры клапанов четырехцилиндрового двигателя. |
| 9. Проверить состояние пружин клапанов. Искривленные пружины, а также с трещинами или поломанные заменяют. |
| 10. Проверить состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п. Незначительные повреждения (мелкие риски, царапины и т.п.) можно вывести притиркой клапанов. Более значительные дефекты устраняют шлифовкой. При шлифовке следует выдержать размеры седла, указанные на рис. Размеры седла клапана. |
| 11. После шлифовки притереть клапаны. Затем тщательно очистить и продуть сжатым воздухом головку блока, чтобы в каналах, закрываемых клапанами, и в камерах сгорания не осталось абразивных частиц. |
 |

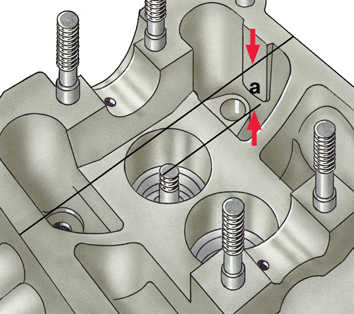

12. Следует учесть, что после шлифовки седла клапан садится в седло глубже. Поэтому на двигателях с гидротолкателями клапанов после шлифовки нужно измерить расстояние а между торцом стержня клапана, прижатого к седлу, и верхней плоскостью головки блока. Если этот размер меньше 33,8 мм для впускных клапанов и меньше 34,1 мм для выпускных, следует заменить головку блока, так как в этом случае нарушается нормальная работа гидротолкателей клапанов. Таким образом, уменьшение рабочей фаски седла клапана не должно быть больше разности размера а до шлифования и минимального допустимого размера а. |
| 13. Проверить зазоры между направляющими втулками и клапанами. Для этого вставить клапан в направляющую втулку так, чтобы торец стержня клапана был заподлицо с торцом направляющей втулки. |
 |

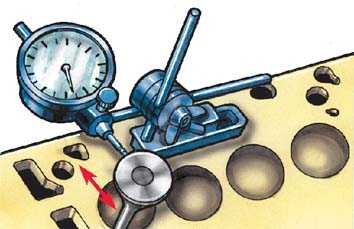

14. К головке клапана установить ножку индикатора. Перемещая клапан от упор до упора в горизонтальной плоскости, измерить зазор. Если перемещение впускного клапана превышает 1,0 мм, а выпускного – 1,3 мм, заменить втулки и клапаны. Диаметры стержней впускного и выпускного клапанов различные, поэтому нужно проверять втулки впускных клапанов, вставляя впускной клапан, а выпускных – выпускной клапан. |
|
|
|
|
