Рулевое управление Киа Сефия

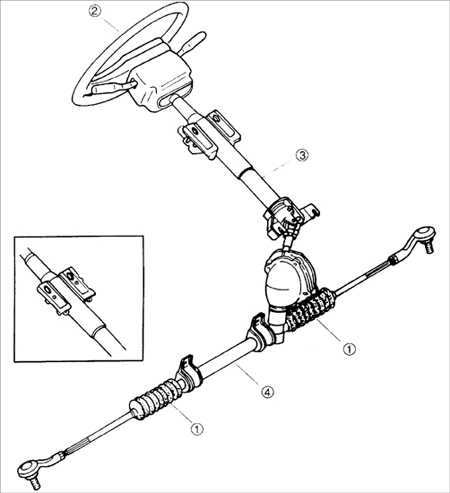

Рулевое управление состоит из рулевого колеса, рулевой колонки, рулевой зубчатой реечной передачи и рулевых тяг. Рулевое колесо закреплено на валу рулевой колонки и передает усилие на зубчатую реечную передачу. С каждой стороны зубчатая рейка рулевой передачи соединена шаровым шарниром с поперечной рулевой тягой. Рулевые тяги передают усилие через рулевые наконечни...

Наименование Без усилителя рулевого управления С усилителем рулевого управления Рулевое колесо   – диаметр, мм 380   – количество оборотов 3,93 3,09 Рулевая колонка   – тип ...

Люфт рулевого передачи ПОРЯДОК ВЫПОЛНЕНИЯ Установите передние колеса для прямолинейного движения, мягко поверните рулевое колесо влево и вправо до появления ощутимого сопротивления и измерьте люфт рулевой передачи. Люфт измеряйте по внешнему диаметру рулевого колеса. ...

Проверка усилия поворота рулевого колеса ПОРЯДОК ВЫПОЛНЕНИЯ 1. На автомобиле стоящем на твердой горизонтальной поверхности, установите передние колеса для прямолинейного движения. 2. Пустите двигатель и прогрейте жидкость усилителя рулевого управления до т...

Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте ремень привода насоса усилителя рулевого управления на отсутствие трещин, износа и выработки. При необходимости, замените ремень. 2. Специальным приспособлением измерьте натяжение ремня. Натяжение ремн...

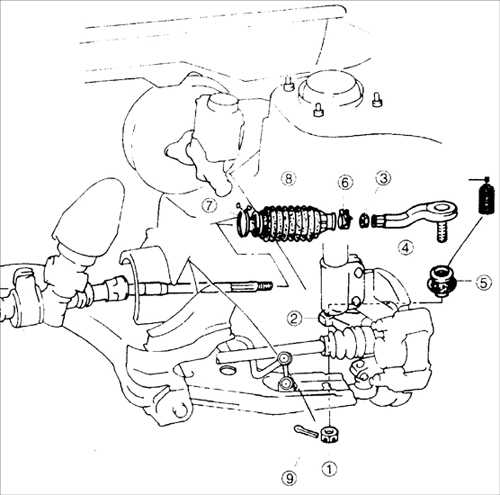

Защитный чехол рулевой тяги 1 – гайка (заменить); 2 – поворотный кулак; 3 – контргайка; 4 – наконечник рулевой тяги; 5 – защитный чехол шарнира наконечника рулевой тяги; 6 – хомут; 7 – хомут; 8 – защитный чехол рулевой тяги; 9 – шплинт (заменить) ...

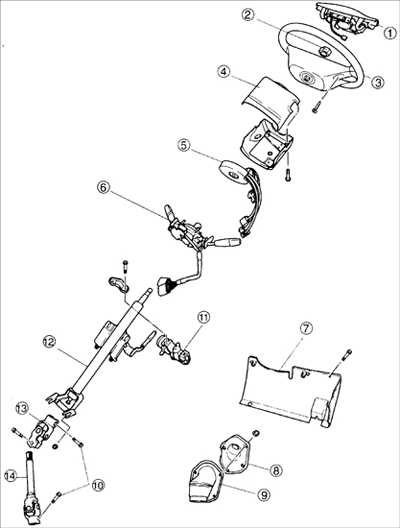

Рулевой вал 1 – подушка безопасности водителя; 2 – стопорная гайка; 3 – рулевое колесо; 4 – кожух рулевой колонки; 5 – спиральная пружина; 6 – комбинированный переключатель; 7 – нижний кожух; 8 – установочная пластина; 9 – пылезащитный чехол; 10 – ...

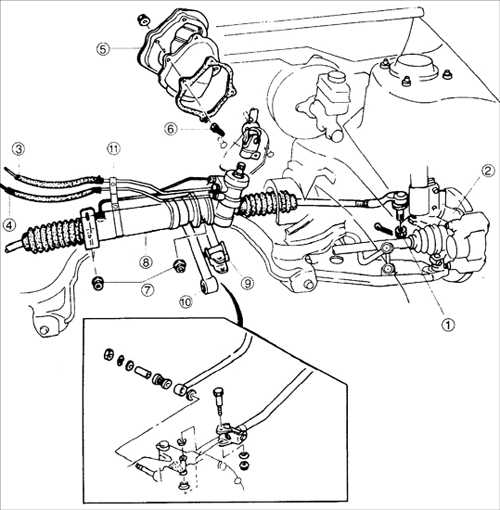

Рулевая передача 1 – гайка крепления наконечника рулевой тяги; 2 – поворотный кулак; 3 – напорный шланг; 4 – возвратный шланг; 5 – крышка уплотнения; 6 – стяжной болт; 7 – гайки крепления рулевой передачи; 8 – рулевая передача и тяги; 9 – тяга переключения пере...

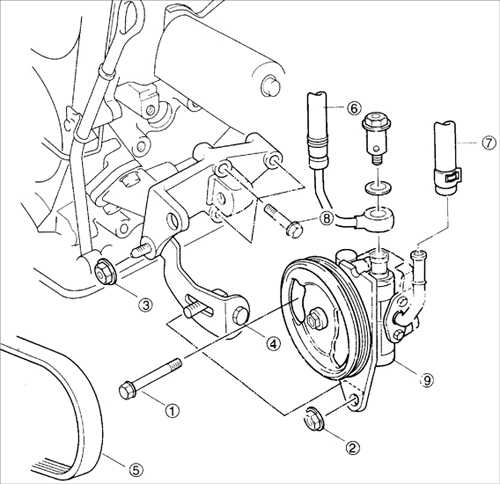

Насос усилителя рулевого управления 1 – шарнирный болт; 2 – контргайка; 3 – гайки крепления кронштейна; 4 – регулировочный болт; 5 – ремень привода насоса; 6 – напорный шланг; 7 – возвратный шланг; 8 – болты крепления кронштейна; 9 – насос усилителя ...

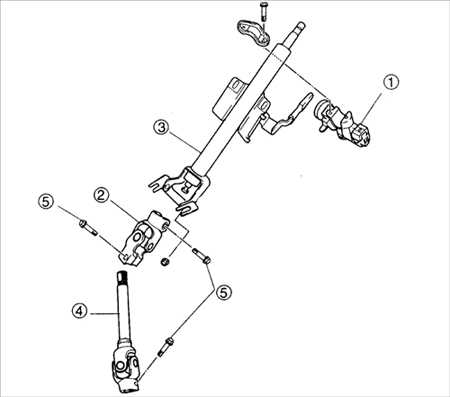

Рулевой вал 1 – замок рулевого колеса; 2 – универсальный шарнир; 3 – рулевой вал в сборе; 4 – промежуточный вал; 5 – стяжные болты Разборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Надежно закрепите замок рулевого колеса, з...

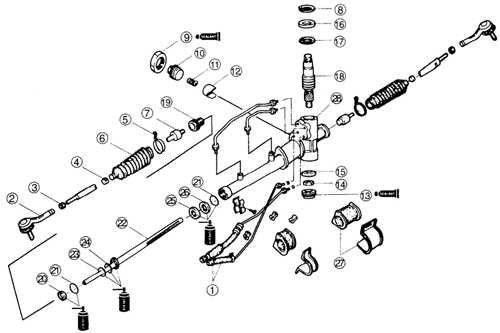

Рулевая передача 1 – маслопроводы; 2 – наконечник рулевой тяги; 3 – контргайка; 4 – хомут; 5 – проволочный хомут; 6 – защитный чехол; 7 – соединитель; 8 – стопорное кольцо; 9 – контргайка; 10 – пробка; 11 – пружина; 12 – скользящий упор; 13 – п...

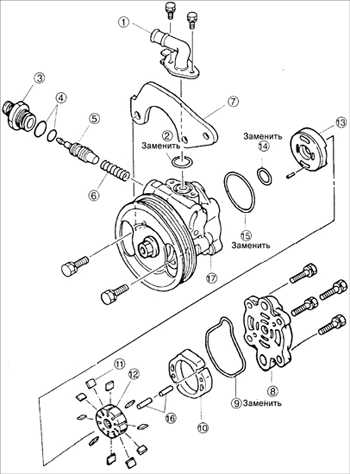

Насос усилителя рулевого управления 1 – всасывающая труба; 2 – уплотнительное кольцо круглого сечения; 3 – разъем; 4 – уплотнительное кольцо круглого сечения; 5 – регулирующий клапан; 6 – пружина; 7 – кронштейн; 8 – корпус насоса (задняя часть); 9 – уплотните...
