Механическая коробка передач Киа Сефия

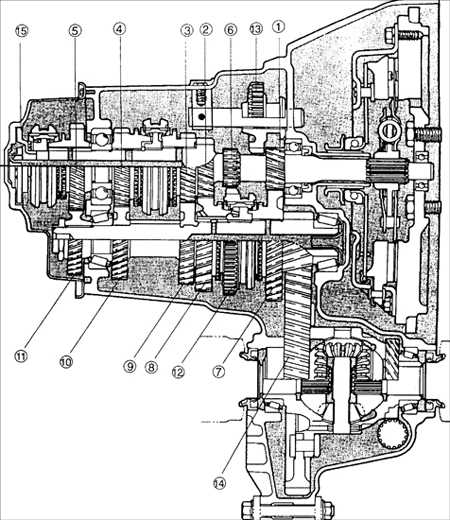

Механическая коробка передач, устанавливаемая с двигателем BF DOHC 1 – ведущая шестерня 1-ой передачи; 2 – ведущая шестерня 2-ой передачи; 3 – ведущая шестерня 3-ой передачи; 4 – ведущая шестерня 4-ой передачи; 5 – ведущая шестерня 5-ой передачи; 6 – ведущая шестерня передачи заднего хода; ...

Наименование Значение BF DOHC TE DOHC Передаточное отношение   – 1-ая передача 3,417 3,307   – 2-ая передача 1,895 1,833   – 3-а...

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите автомобиль и закрепите его в горизонтальном положении. Предупреждение При проверке уровня масла, автомобиль должен быть в горизонтальном положении. ...

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите автомобиль и закрепите его в горизонтальном положении. Предупреждение При проверке уровня масла, автомобиль должен быть в горизонтальном положении. ...

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите автомобиль и закрепите его в горизонтальном положении. Предупреждение При проверке уровня масла, автомобиль должен быть в горизонтальном положении. ...

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите автомобиль и закрепите на опорах. 2. Выверните пробку слива масла, расположенную в торце коробки передач и слейте масло в подходящий контейнер. 3. Снимите переднее колесо. ...

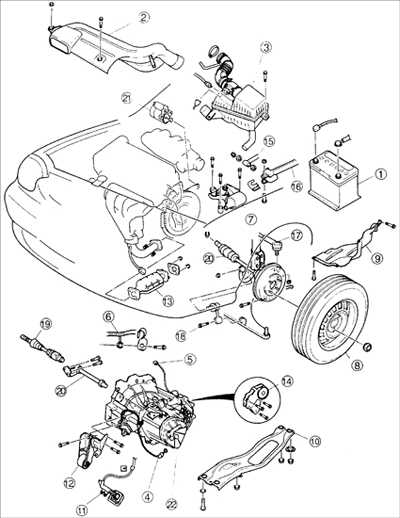

Механическая коробка передач 1 – аккумуляторная батарея; 2 – заборник свежего воздуха; 3 – воздушный фильтр в сборе; 4 – разъем выключателя фонарей заднего хода; 5 – разъем датчика скорости автомобиля; 6 – провод соединения с "массой"; 7 – опора силового агрегат...

Пятая/ задняя передача и задняя крышка BF DOHC 1 – задняя крышка; 2 – контргайка; 3 – муфта синхронизатора задней передачи; 4 – конусная втулка задней передачи; 5 – блокирующее кольцо синхронизатора; 6 – синхронизатор 5-ой передачи; 7 – вилка 5-ой передачи; 8...

Пятая/ задняя передача и задняя крышка TE DOHC 1 – задняя крышка; 2 – контргайка; 3 – муфта синхронизатора задней передачи; 4 – конусная втулка задней передачи; 5 – блокирующее кольцо синхронизатора; 6 – распорная втулка; 7 – вилка 5-ой/ задней передачи; 8 – синхронизатор 5-ой/ зад...

Картер сцепления и компоненты картера коробки передач BF DOHC 1 – механизм привода спидометра; 2 – рычаг переключения; 3 – шток переключения передач; 4 – пластина; 5 – наружное кольцо подшипника; 6 – раструб; 7 – уплотнительное кольцо штока переключения передач; ...

Предупреждение Без необходимости не снимайте масляные уплотнительные кольца.Картер сцепления и компоненты картера коробки передач TE DOHC 1 – наружное кольцо подшипника; 2 – уплотнительное кольцо; 3 – наружное кольцо подшипника; 4 – раструб; 5 – болт; 6 – пластина; 7 – труба;...

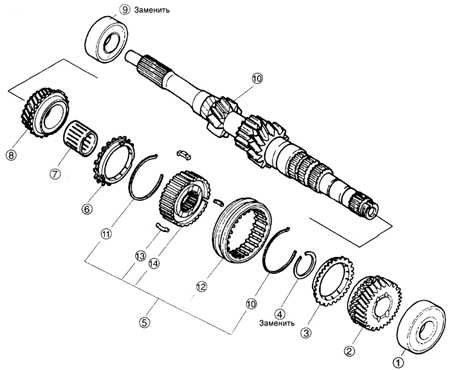

Первичный вал коробки передач BF DOHC 1 – подшипник; 2 – шестерня 4-ой передачи; 3 – кольцо синхронизатора 4-ой передачи; 4 – стопорное кольцо; 5 – синхронизатор 3-ей/ 4-ой передачи; 6 – кольцо синхронизатора 3-ей передачи; 7 – игольчатый подшипник; 8 – шестерня 3-ей передачи; ...

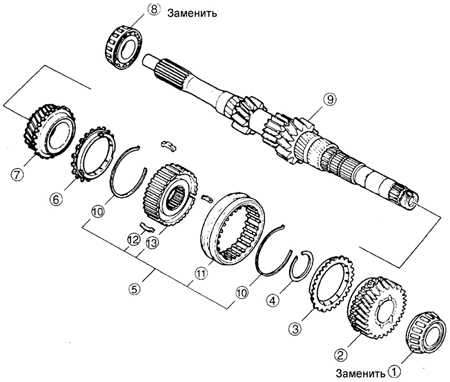

Первичный вал коробки передач TE DOHC 1 – подшипник; 2 – шестерня 4-ой передачи; 3 – кольцо синхронизатора 4-ой передачи; 4 – стопорное кольцо; 5 – синхронизатор 3-ей/ 4-ой передачи; 6 – кольцо синхронизатора 3-ей передачи; 7 – шестерня 3-ей передачи; 8 – подшипник; 9 – п...

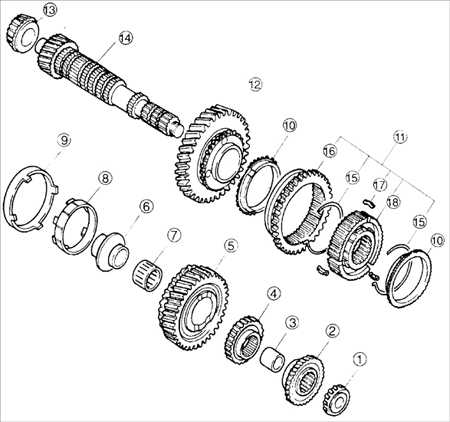

Вторичный вал коробки передач BF DOHC 1 – внутреннее кольцо подшипника; 2 – шестерня 4-ой передачи; 3 – распорная втулка; 4 – шестерня 3-ей передачи; 5 – шестерня 2-ой передачи; 6 – втулка шестерни 2-ой передачи; 7 – игольчатый подшипник; 8 – внутреннее кольцо синхронизатора; ...

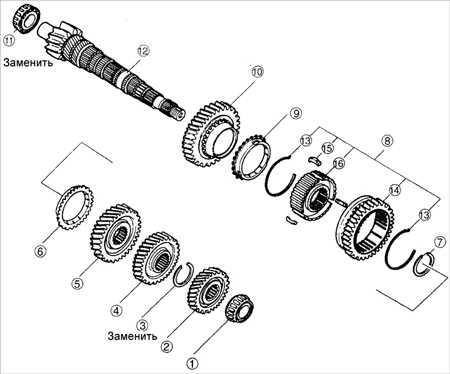

Вторичный вал коробки передач TE DOHC 1 – подшипник; 2 – ведомая шестерня 4-ой передачи; 3 – распорная втулка; 4 – шестерня 3-ей передачи; 5 – шестерня 2-ой передачи; 6 – кольцо синхронизатора 2-ой передачи; 7 – стопорное кольцо; 8 – синхронизатор 1-ой/ 2-ой передач; 9 – к...

Отрегулируйте предварительный натяг подшипников и выберите регулировочные прокладки следующим образом. Первичный вал ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите первичный вал в картер сцепления. 2. Установите картер коробки переда...

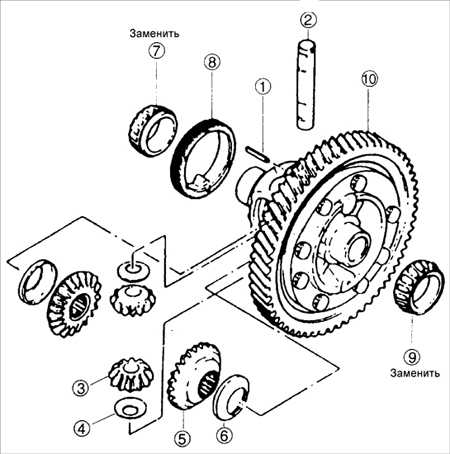

Дифференциал 1 – цилиндрический штифт; 2 – ось сателлитов; 3 – сателлит; 4 – упорная шайба; 5 – полуосевая шестерня; 6 – упорная шайба; 7 – подшипник; 8 – привод спидометра; 9 – подшипник; 10 – ведомая шестерня главной передачи и коробка дифференциала ...

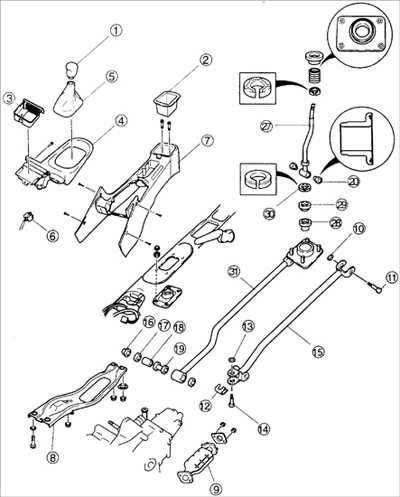

Механизм переключения передач 1 – ручка рычага переключения передач; 2 – коробка для хранения мелких предметов; 3 – пепельница; 4 – передняя секция центральной консоли; 5 – чехол рычага переключения передач; 6 – разъем прикуривателя; 7 – центральная консоль; 8 ...
