Системы питания и выпуска Киа Сефия

ОБЩИЕ СВЕДЕНИЯ

Система питания воздухом

Воздух, поступающий в двигатель, очищается воздушным фильтром и, смешиваясь с топливом, образует топливную смесь, сгорающую в цилиндрах двигателя.

Система питания воздухом состоит из следующих узлов:

      – воздушного фильтра;
      – резонансной камеры;
      – датчика измерителя расхода воздуха;
      – дроссельного узла;
      – впускного коллектора;
      – клапана системы управления частотой вращения холостого хода.

Датчик измерителя расхода воздуха измеряет количество воздуха поступающего в двигатель и передает сигнал блоку управления.
Резонансная камера подавляет шум, вызванный пульсацией воздуха.

Дроссельный узел включает:

      – датчик положения дроссельной заслонки;
      – клапан системы управления частотой вращения холостого хода.

Система холостого хода обеспечивает подаче небольшого количества воздуха в обход дроссельного узла для обеспечения частоты вращения холостого хода.

Система выпуска отработавших газов

В отработавших газах содержится главным образом азот (N₂), а также угарный газ (СО), углекислый газ (СО₂), водяной пар (Н₂О), кислород (О₂), окиси азота (NO_X), водород (Н₂) и различные недожженные углеводороды (НС). Три из этих компонентов – СО, NO_X и НС являются наиболее серьезными загрязнителями воздуха, поэтому их выбросы в атмосферу должны управляться.

Каталитический нейтрализатор, установленный в системе выпуска отработавших газов, работает как газовый реактор для уменьшения уровня загрязняющих веществ, выбрасываемых в атмосферу. Весь внутренний объем корпуса заполнен керамическим пористым монолитом, представляющем собой обычный фильтр, внутренняя и внешняя поверхность пор которого, контактирующая с газами, покрыта очень тонким молекулярным слоем сплава из активного каталитического вещества, содержащего платину, родий и палладий.

В каталитическом нейтрализаторе происходит реакция, в результате которой опасный углеводород и окись углерода в отработавших газах превращаются в безопасные газы и водяной пар.

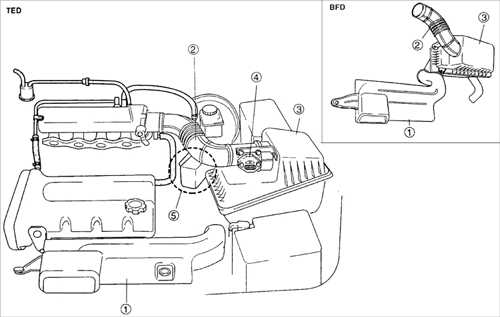

Элементы системы питания воздухом

1 – заборник свежего воздуха;
2 – впускной воздушный патрубок;
3 – корпус воздушного фильтра;

4 – измеритель расхода воздуха;
5 – резонансная камера (только на двигателе TED

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите элементы системы питания воздухом в последовательности, обозначенной цифрами на рис. Элементы системы питания воздухом.

2. Визуально проверьте состояние элементов системы питания воздухом и, при необходимости, восстановите или замените их.

Установка

Установка производится в последовательности, обратной снятию.
