Комбинированное реле - детали установки Мерседес W140

Комбинированное реле - детали установки

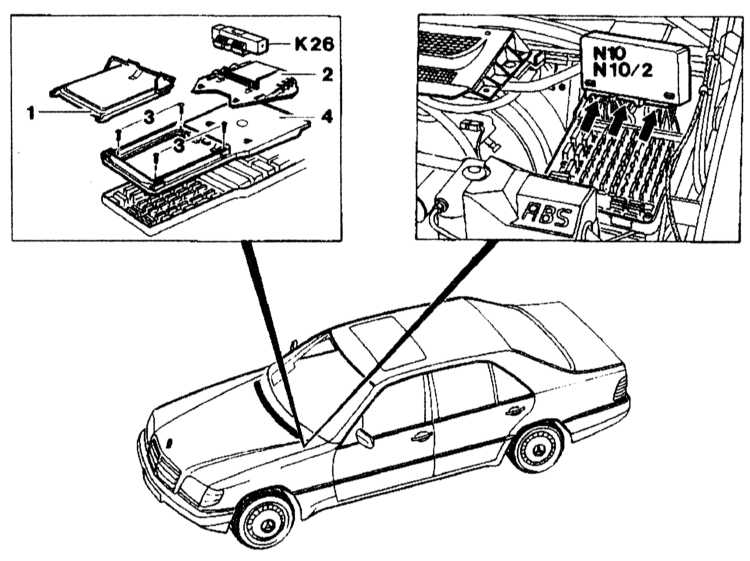

Детали установки комбинированного реле на моделях по 08.95 г. вып.


1 — Крышка коробки предохранителей 2 — Фиксатор реле стеклоочистителей 3 — Болты	4 — Крышка коробки реле К26 — Реле стеклоочистителей N10, N10/2 — Комбинированные реле Стрелки — Разъемы проводки

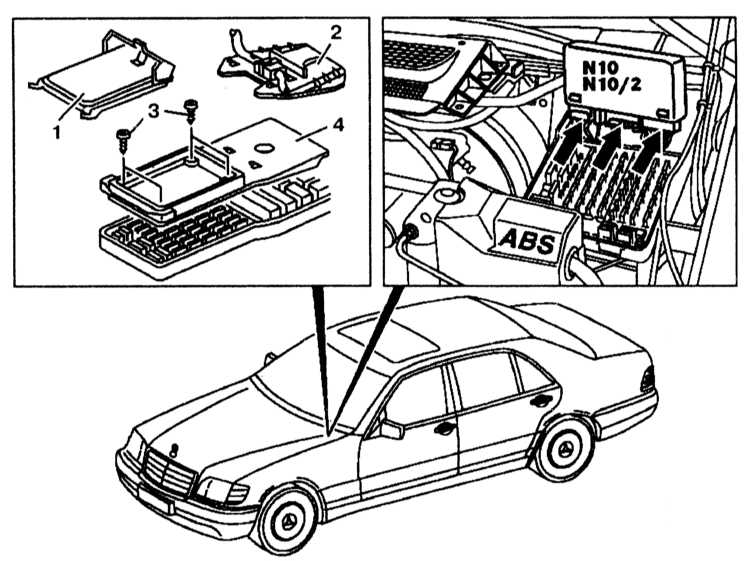

Детали установки комбинированного реле на моделях с 09.95 г. вып.


1 — Крышка коробки предохранителей 2 — Фиксатор реле стеклоочистителей 3 — Болты	4 — Крышка коробки реле N10, N10/2 — Комбинированные реле Стрелки — Разъемы проводки
