Регулировка капота
Детали установки капота
 |
1 — Локер
2 — Гайка
3 — Петля капота
4 — Замок |
5 — Буфер
6 — Панель радиатора
7 — Нижний буфер
8 — Капот |
 |

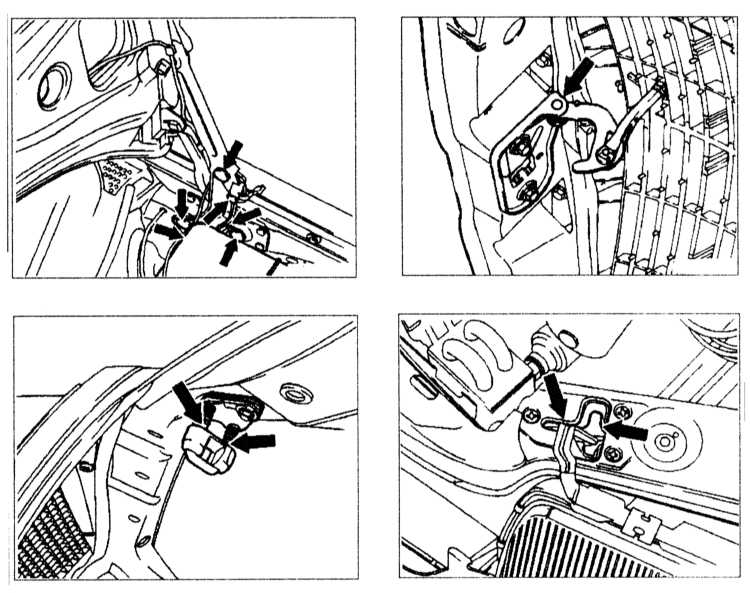

Места смазки капота |
Регулировка в продольном направлении
|
| 1. Снимите локер. |

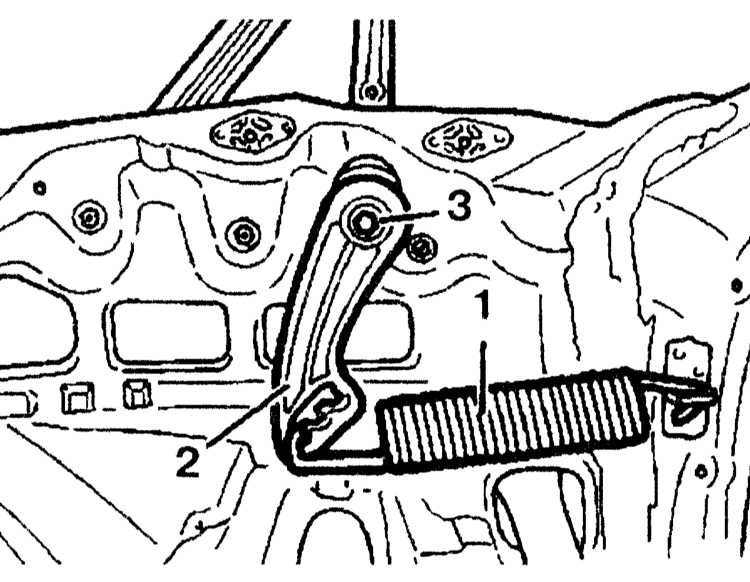

| 2. Установите капот в вертикальное положение (90°) и отцепите пружину (1) от петли капота. |
 |

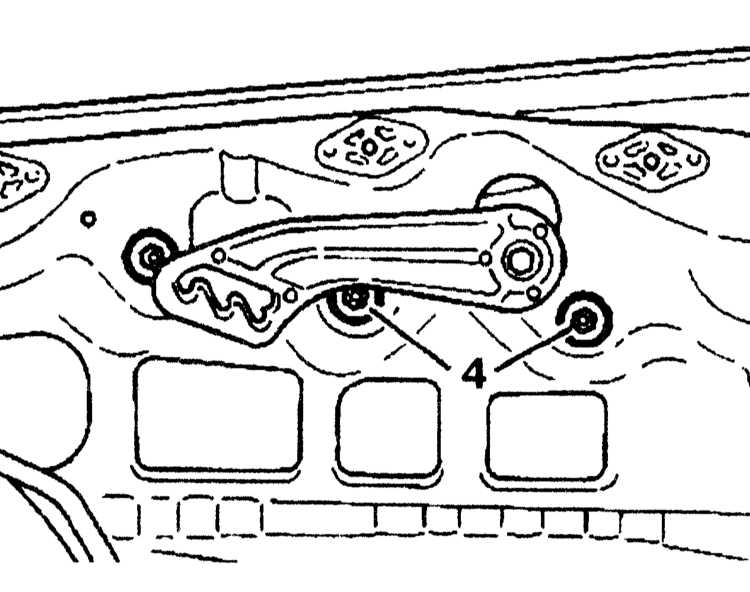

| 3. Ослабьте гайки (4) крепления петель капота. |
 |

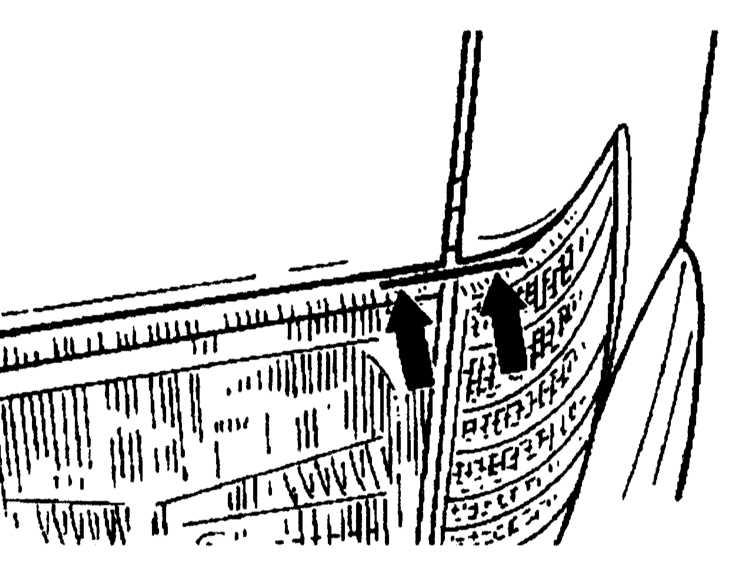

4. Отрегулируйте положение капота так, чтобы передний край переднего крыла совпадал с передним краем капота. Затяните гайки крепления петель капота.
5. Установите локер защиты арки переднего колеса. |
 |
|
Регулировка в поперечном направлении
|

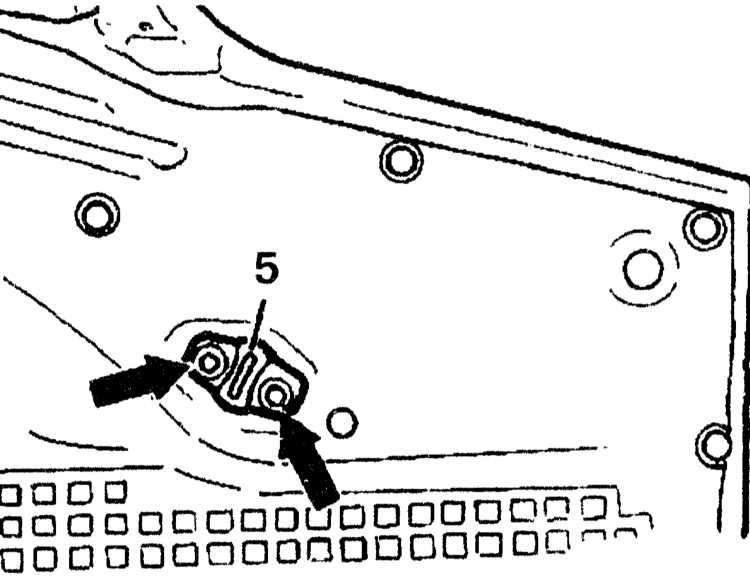

1. Ослабьте болты (стрелки) крепления замка капота (5). |
 |

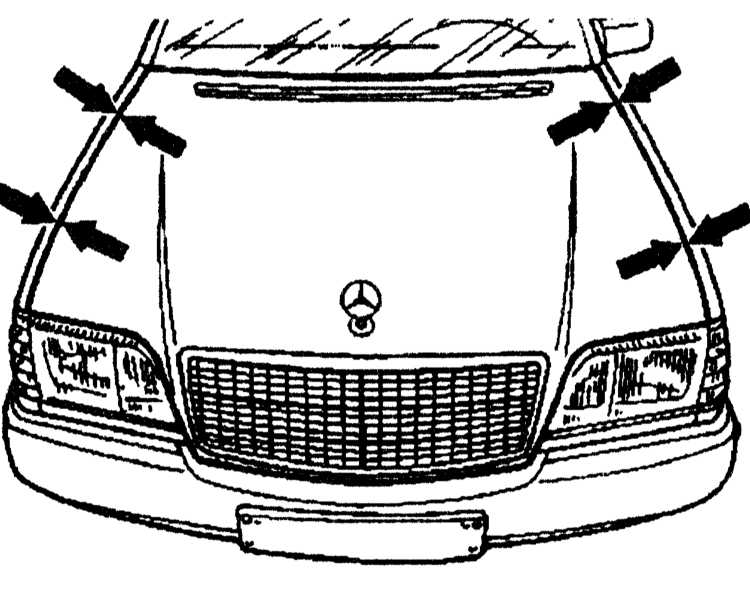

| 2. Отрегулируйте установку капота (5 мм). |
 |
3. Затяните болты крепления замка капота.
|
|
Регулировка по высоте
|
| 1. Снимите локер. |

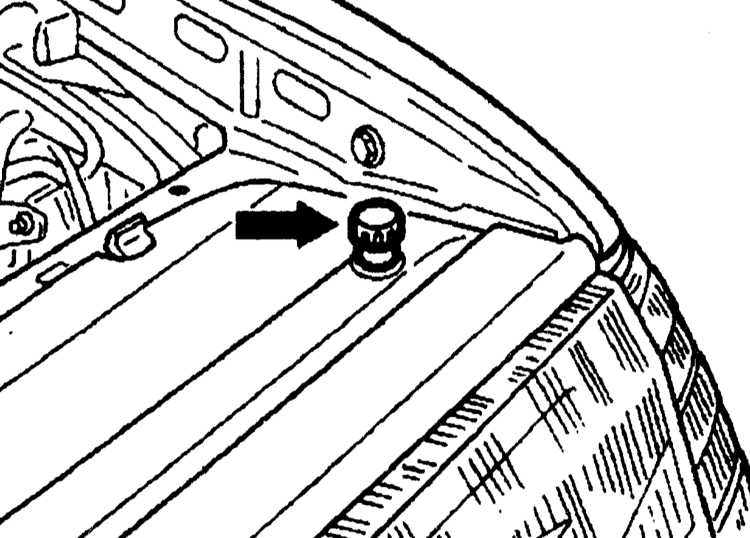

| 2. Ослабьте гайки на левом и правом буферах. |
 |

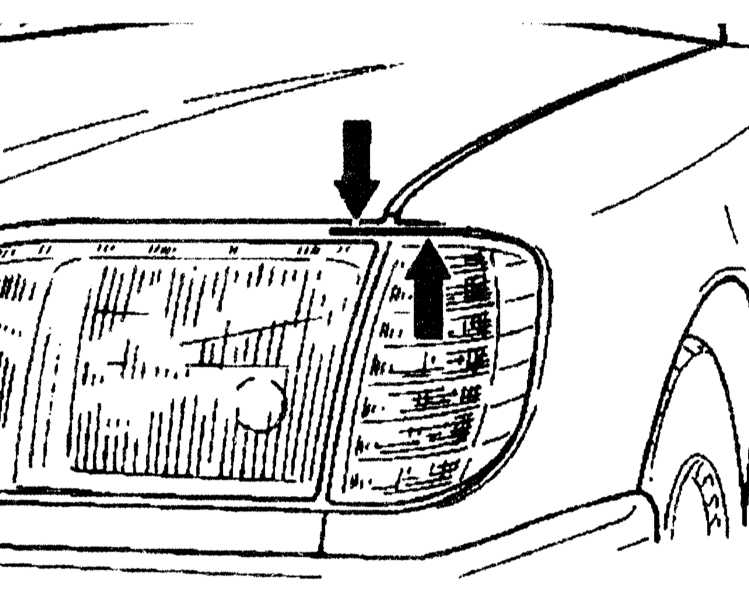

| 3. Отрегулируйте буфер так, чтобы верхний край закрытого капота совмещался с верхним краем указателя поворота. |
 |

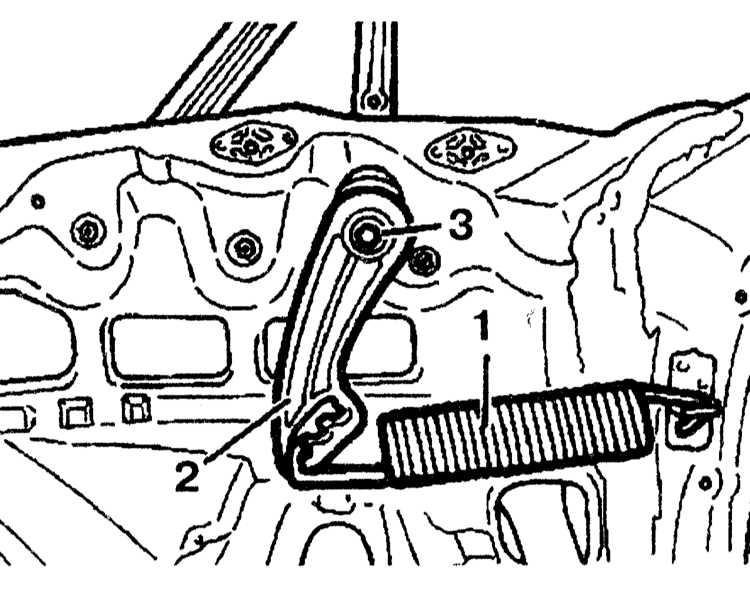

| 4. Установите капот вертикально (90°) и отцепите пружину (1) от петли капота. Закройте капот. |
 |
| 5. Ослабьте обе задние гайки (4) крепления петель капота. Не ослабляйте передние гайки, чтобы не изменить регулировку капота в продольном направлении. |
 |

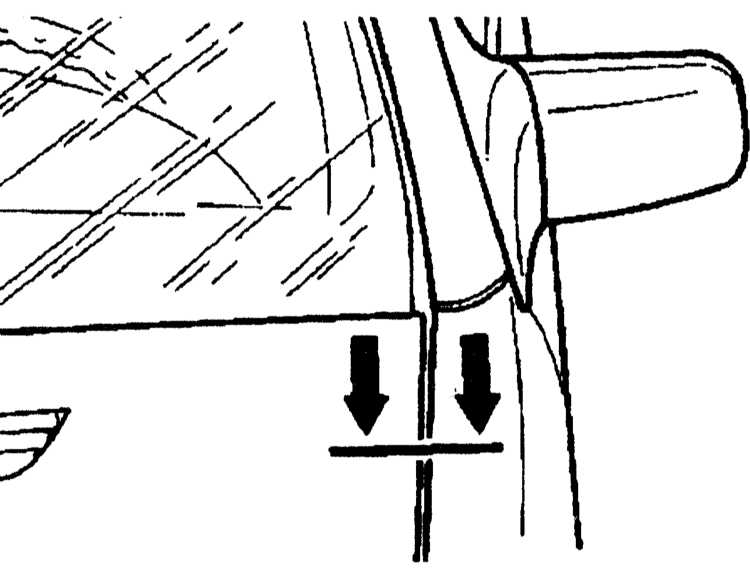

| 6. Отрегулируйте капот так, чтобы верхний край задней части капота совместился с верхней частью переднего крыла, затем затяните гайки крепления петель капота. Установите капот вертикально (90°) и прицепите пружину к петле капота. Закройте капот. |
 |
|
