Снятие и установка панели приборов
Снятие
|
1. Отсоедините отрицательный провод от батареи.
2. Снимите рулевое колесо, щиток приборов, комбинированный переключатель, боковые молдинги, крышки динамиков с обеих сторон, крышку вещевого ящика, нижнюю крышку панели приборов, крышку на рычаге переключения передач, боковые и центральные дефлекторы. |

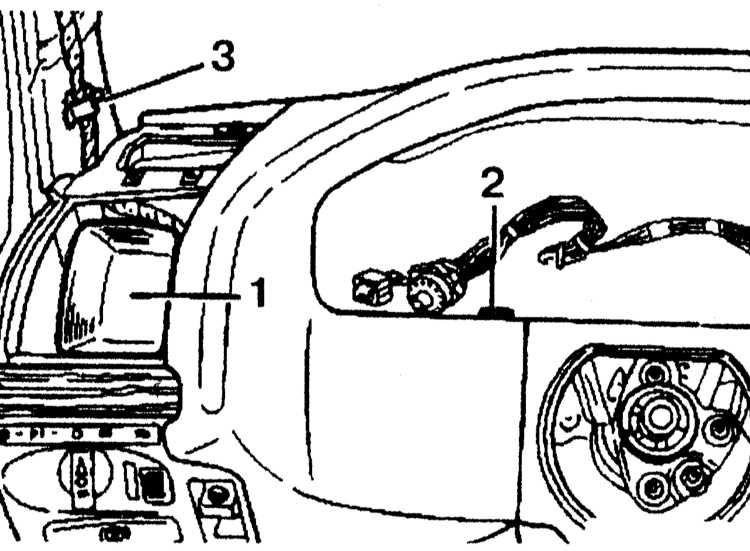

| 3. Снимите дефлектор (1), отверните болт (2) и снимите зажим (3). |
 |
| 4. Отсоедините разъемы проводки вращающегося выключателя света фар регулятора света фар и лампочки подсветки выключателя фар. |
 |

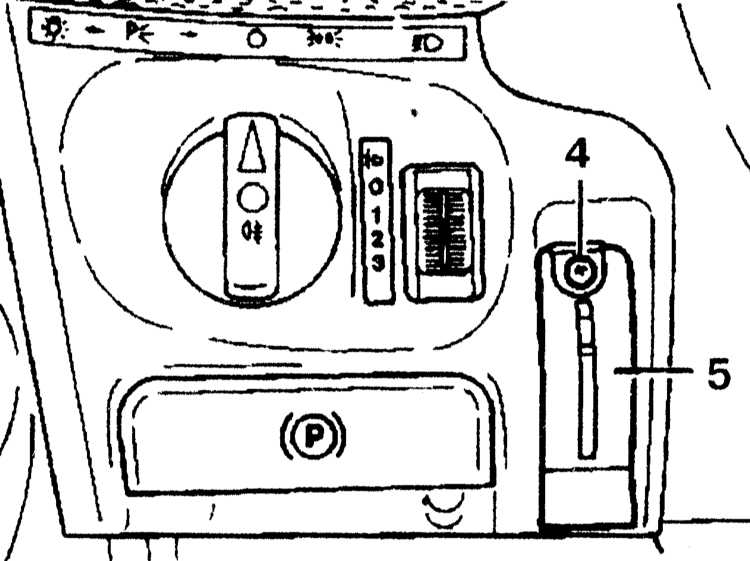

5. Снимите привод регулятора рулевого колеса. Для этого нажмите кнопку, отверните болт (4), снимите крышку (5) вверх.
|
 |

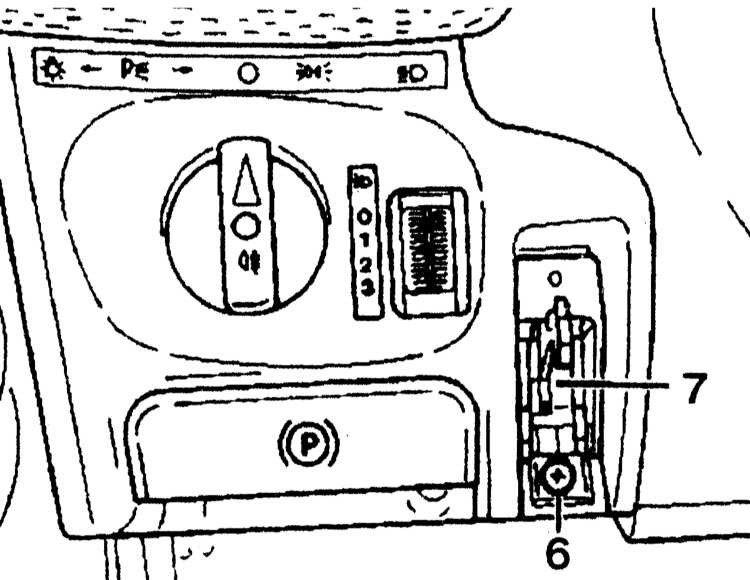

| 6. Отверните болт (6) и снимите корпус (7). Не отцепляйте трос управления. |
 |

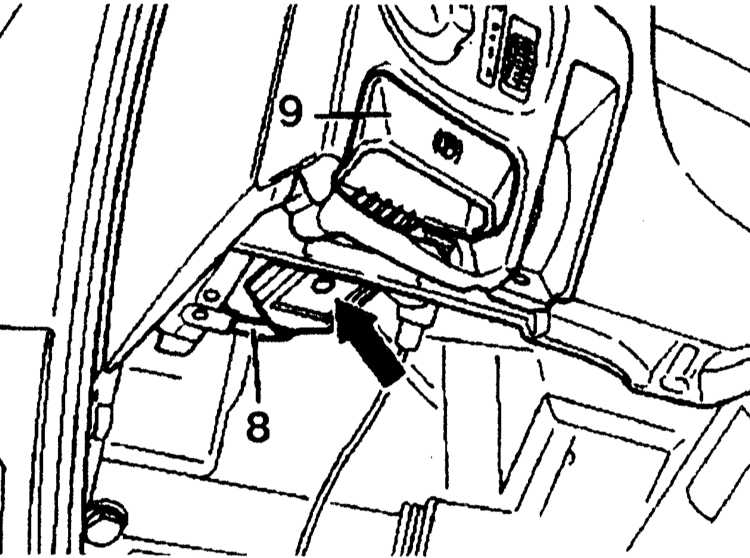

| 7. Снимите трос (8) отпускания стояночного тормоза и снимите ручку (9). |
 |

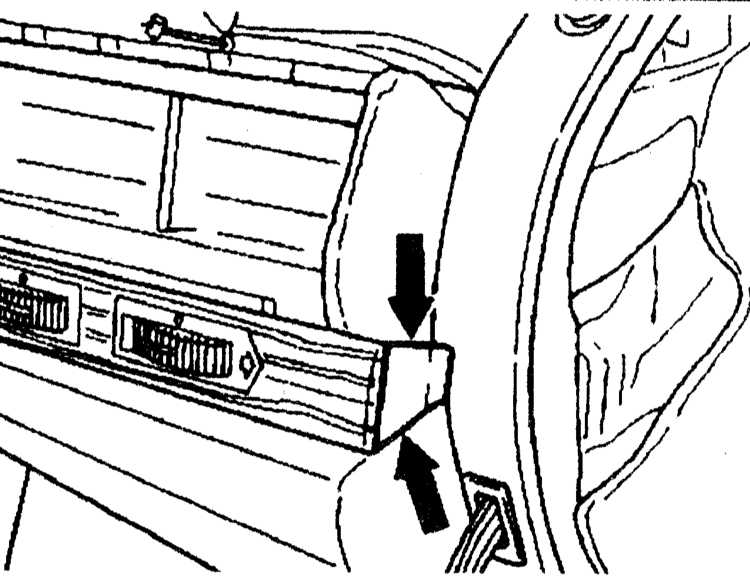

| 8. Отцепите крышку на деревянной панели. |
 |

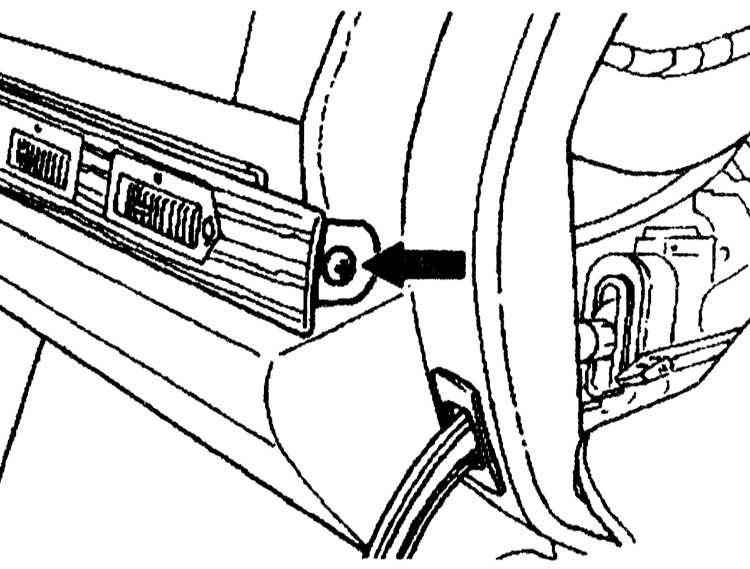

| 9. Отверните крепежные болты. |
 |

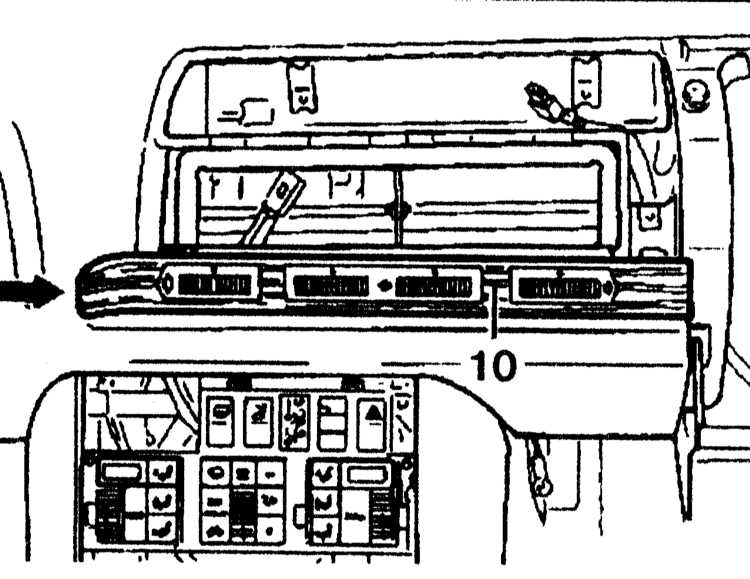

| 10. Снимите деревянную панель (10). |
 |

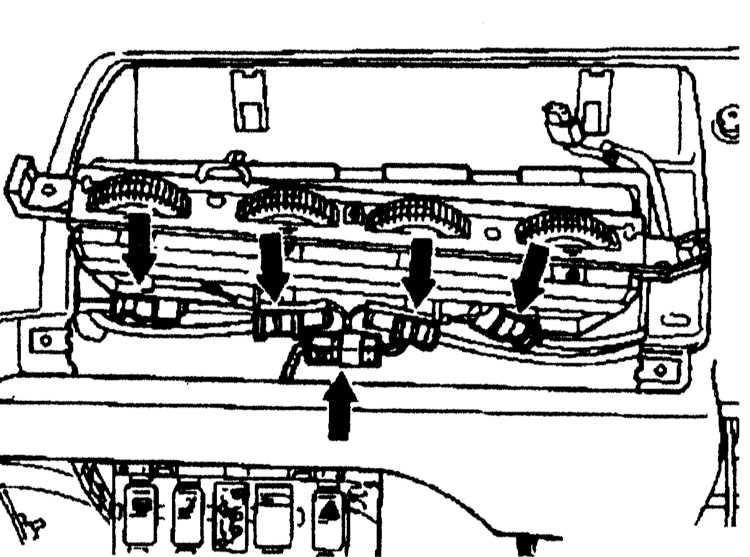

| 11. Отверните болты (11) и (12), снимите панель регуляторов (13) и отсоедините разъемы проводки и тросы управления от отопителя. |
 |

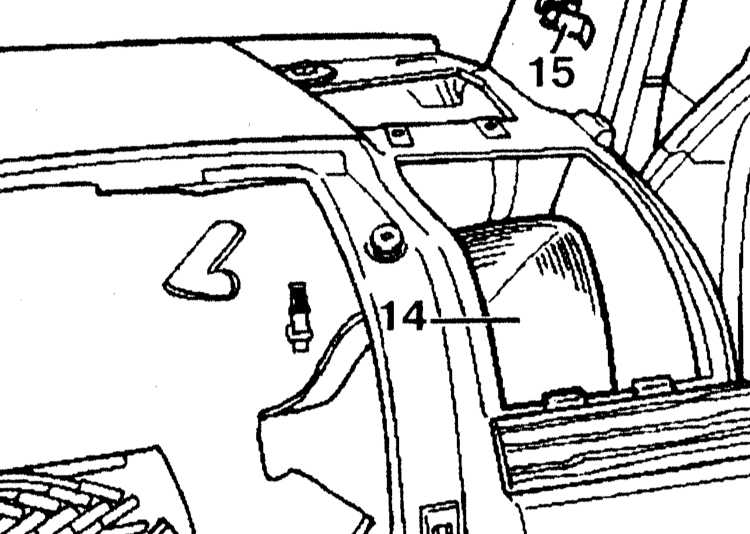

| 12. Снимите боковой дефлектор (14) и зажим (15). |
 |

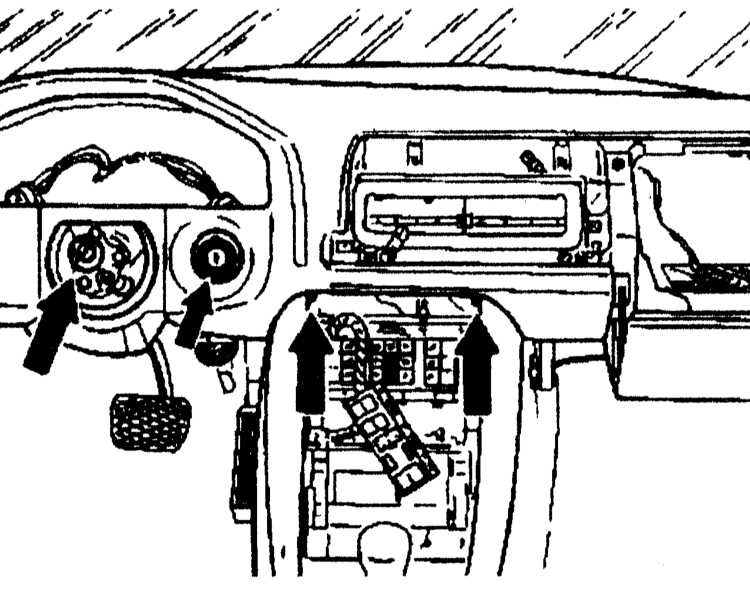

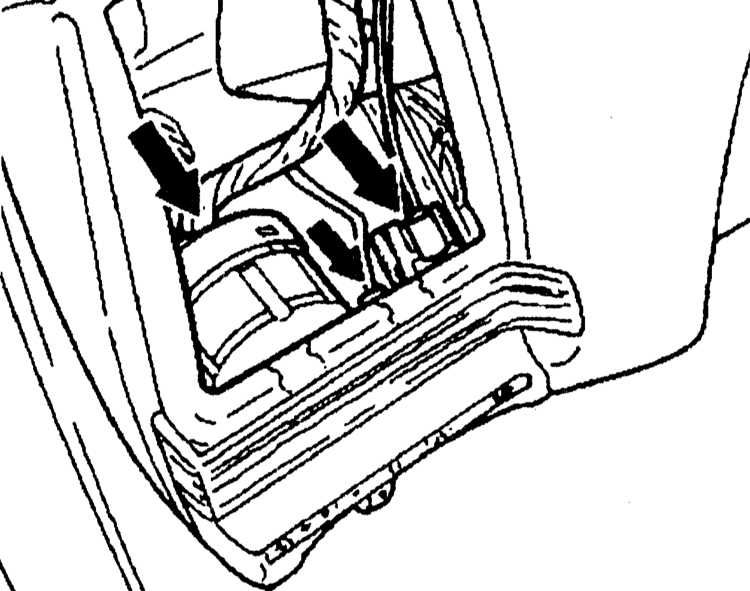

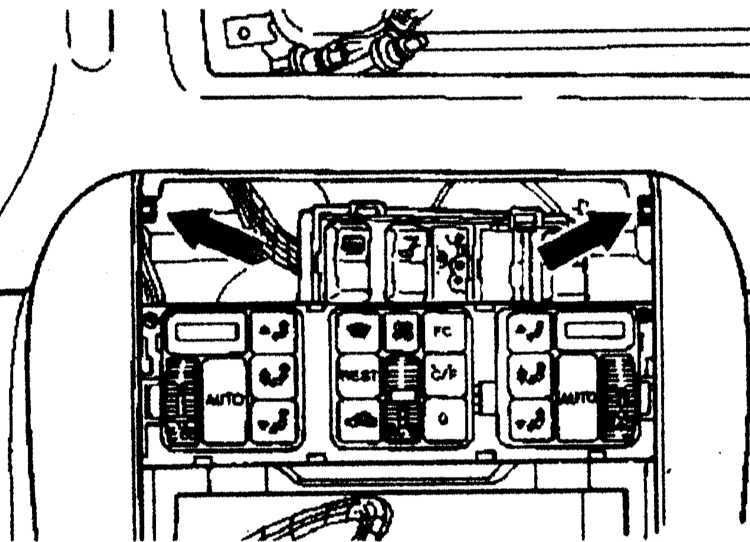

| 13. Отверните болты (стрелки) (8 мм) в верхней части консоли. |
 |

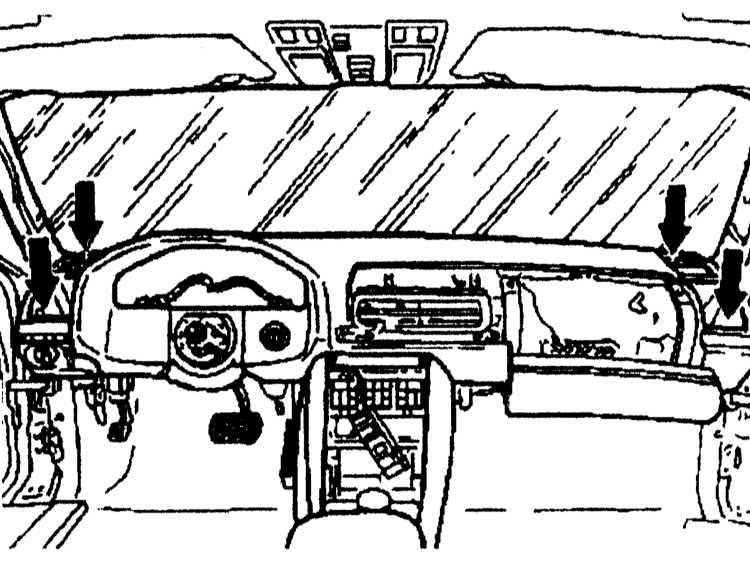

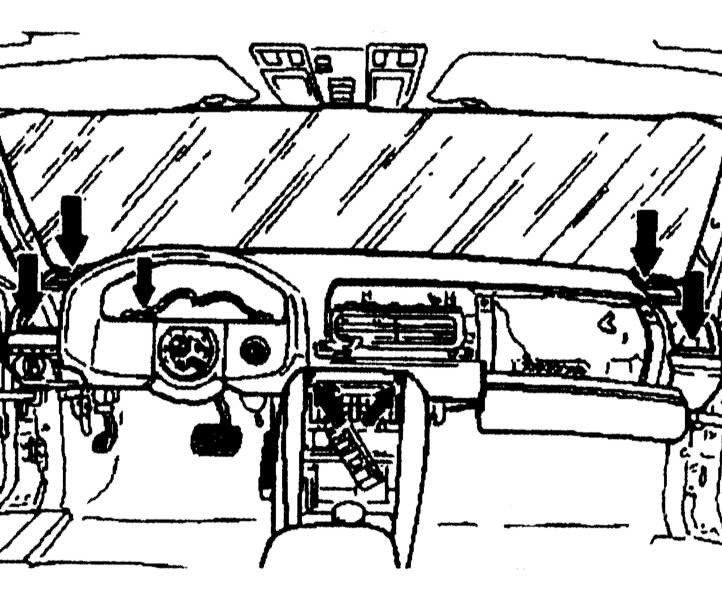

| 14. Отверните болты (стрелки) крепления панели приборов (10 мм). |
 |

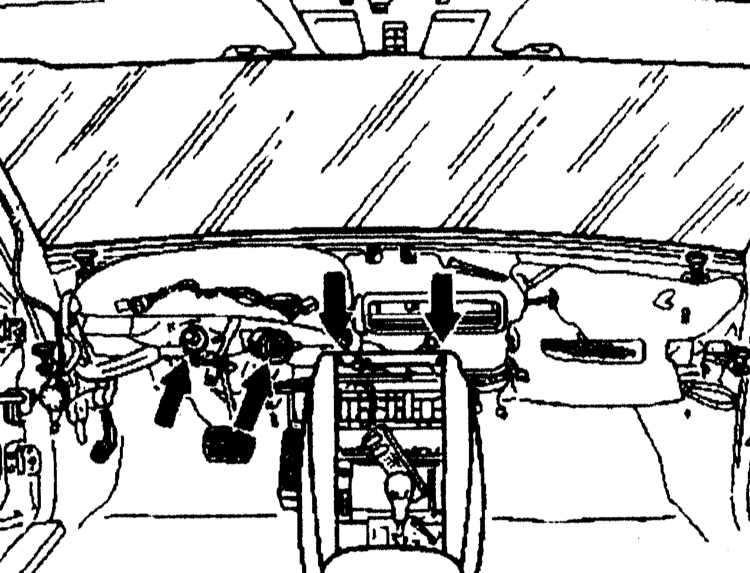

| 15. Поднимите панель приборов над центральной консолью (стрелки), затем потяните назад панель со стороны пассажира и снимите ее с рулевой колонки и замка зажигания. |
 |

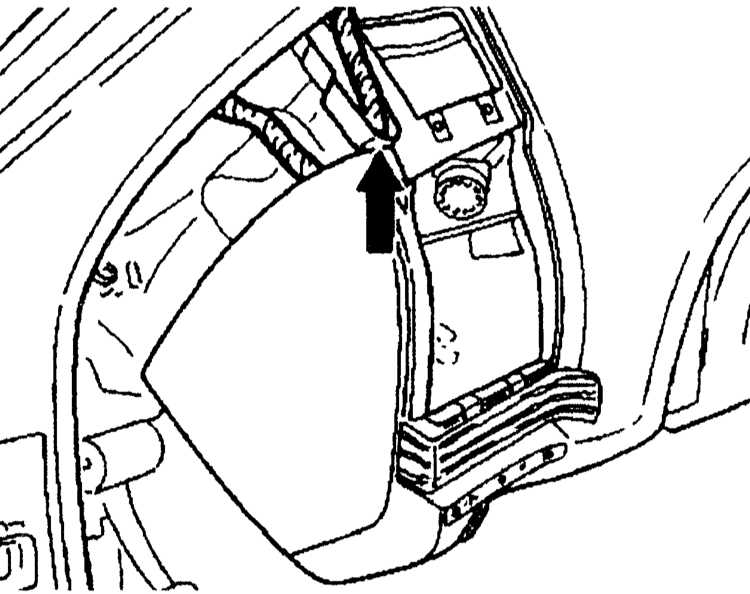

| 16. Отсоедините электропроводку от панели приборов со стороны водителя (стрелка). |
 |

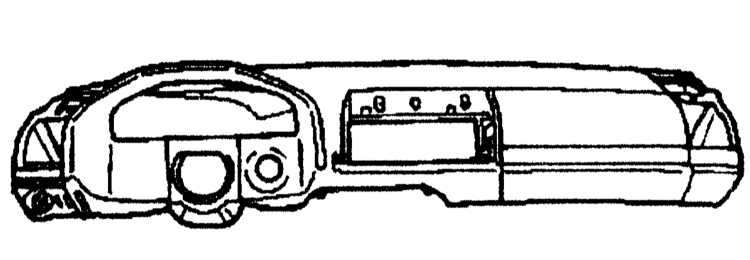

| 17. Панель приборов в снятом виде показана на иллюстрации. |
 |
|
Установка
|

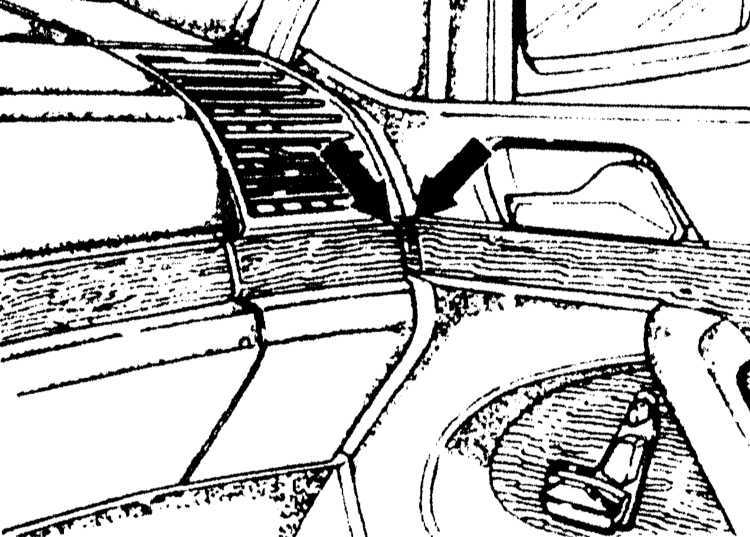

| 1. Отрегулируйте опорные точки так, чтобы верхняя часть каждой панели совпадала с деревянной панелью на дверях . |
 |
| 2. Сначала установите панель приборов на переднюю стенку со стороны водителя (надеть ее на рулевую колонку), замок зажигания, верхние воздуховоды и крепежные фланцы на центральной консоли. |
 |

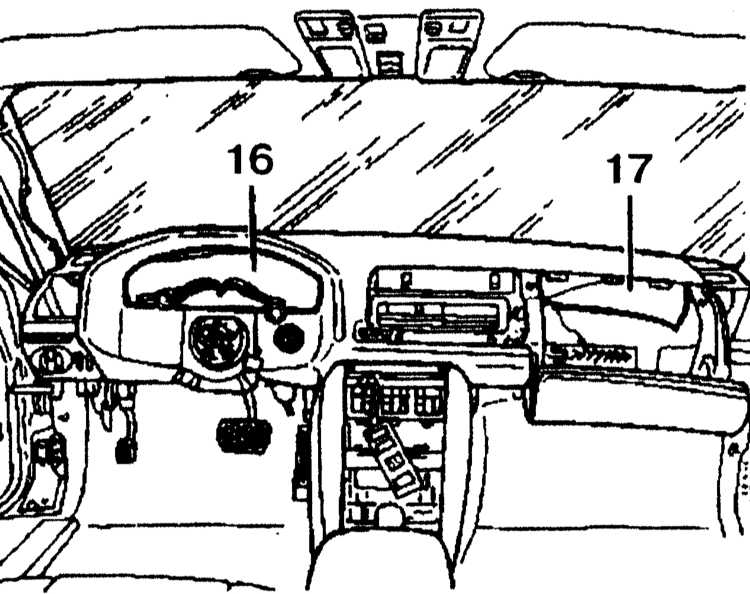

| 3. Установите изоляционные прокладки (16) и (17), электропроводку и тросы управления. |
 |
| 4. Заверните семь болтов (стрелки) и затяните их. |
 |
| 5. Присоедините разъемы проводки вращающегося выключателя света фар, регулятора света фар и лампочки подсветки выключателя света фар. |
| 6. Установите дефлекторы с обеих сторон. Установите зажим на передней стенке кузова. |
 |
7. Установите регуляторы и присоедините тросы управления отопителем и разъемы проводки.
8. Установите декоративную деревянную панель.
9. Далее установка проводится в порядке, обратном снятию. |
|
