Схемы электрических соединений Субару Легаси

14.37.1 Схемы электрических соединений
14.37.1 Схемы электрических соединенийСхемы электрических соединенийПрежде чем приступать к диагностике отказа какого-либо из контуров, проверьте состояние защищающих его предохранителей и прерывателей цепи (если таковые предусмотрены). Удостоверьтесь в полноте заряда батареи и проверьте качество контактных соединений проводов, подсоединенных к ее полюсным клеммам (см. Главу Текущее обслуживание). При поиске отказа конкр...
14.37.2 Распределение заземления

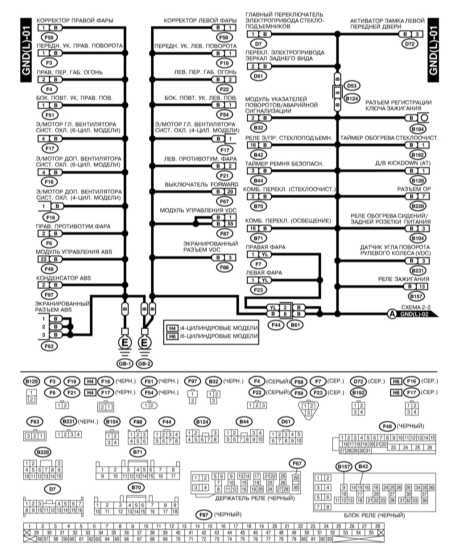

14.37.2 Распределение заземленияРаспределение заземления...
14.37.3 Подушки безопасности

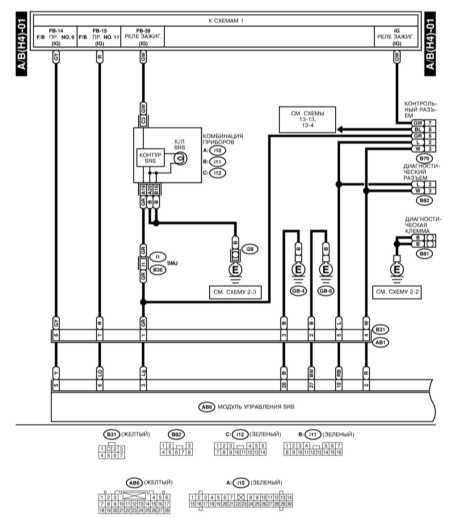

14.37.3 Подушки безопасностиПодушки безопасности4-цилиндровые модели6-цилиндровые модели...

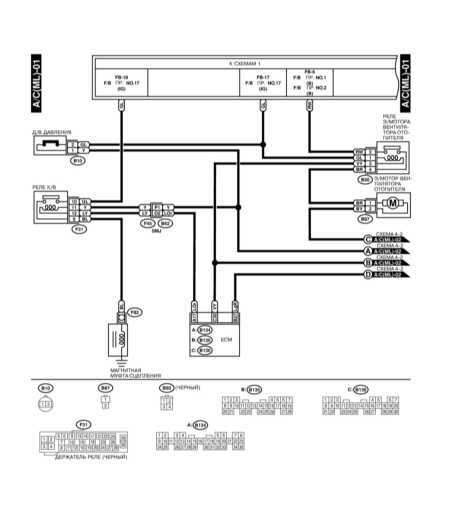

14.37.4 Система кондиционирования воздуха
14.37.4 Система кондиционирования воздухаСистема кондиционирования воздухаСистема кондиционирования воздуха с ручным управлением Автоматическая система кондиционирования воздуха, 4-цилиндровые моделиАвтоматическая система кондиционирования воздуха, 6-цилиндровые модели...
14.37.5 Система антиблокировки тормозов (ABS)

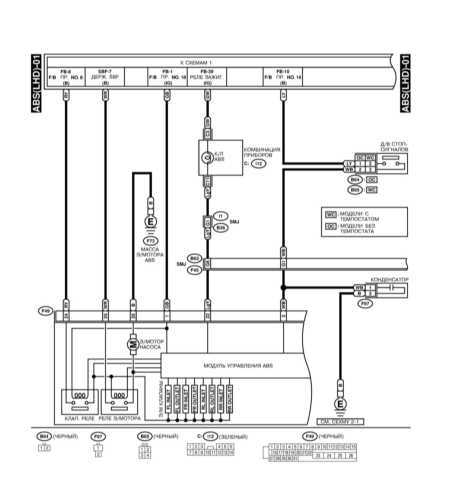

14.37.5 Система антиблокировки тормозов (ABS)Система антиблокировки тормозов (ABS)...
14.37.6 Система управления автоматической трансмиссии

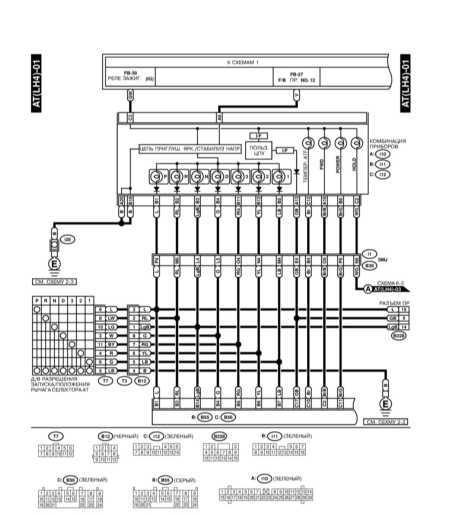

14.37.6 Система управления автоматической трансмиссииСистема управления автоматической трансмиссии4-цилиндровые модели6-цилиндровые модели...
14.37.7 Аудиосистема

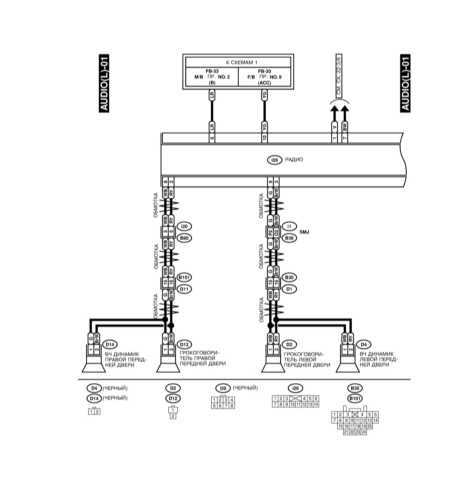

14.37.7 АудиосистемаАудиосистема...
14.37.8 Система заряда

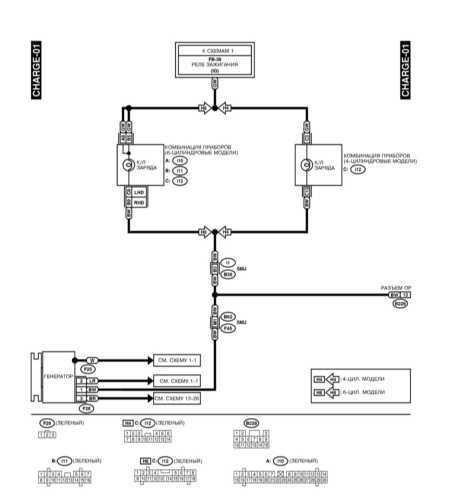

14.37.8 Система зарядаСистема заряда...

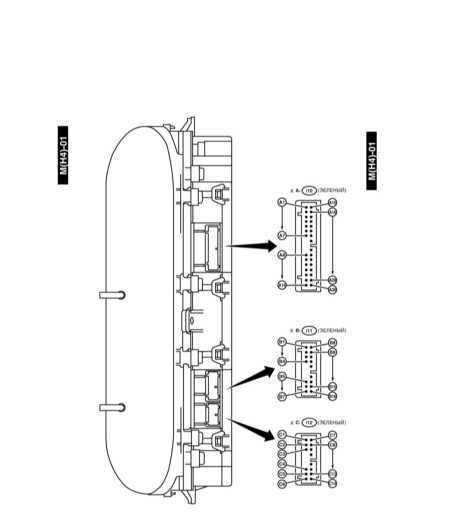

14.37.9 Комбинация приборов
14.37.9 Комбинация приборовКомбинация приборов4-цилиндровые модели6-цилиндровые модели...
14.37.10 Система управления скоростью (темпостат)

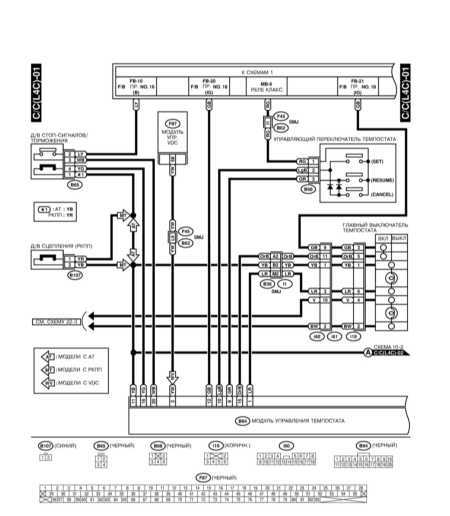

14.37.10 Система управления скоростью (темпостат)Система управления скоростью (темпостат) С переключателем на центральной панели, 4-цилиндровые моделиС переключателем на рулевой колонке, 4-цилиндровые модели6-цилиндровые модели...

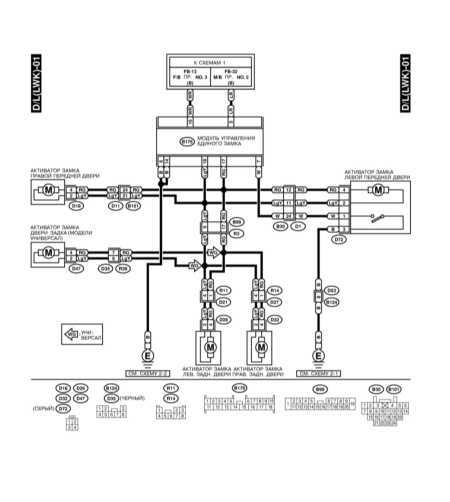

14.37.11 Дверные замки
14.37.11 Дверные замкиДверные замки...
14.37.12 Измеритель температуры охлаждающей жидкости двигателя

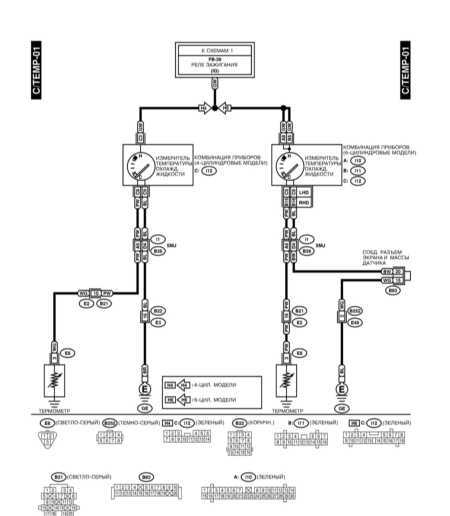

14.37.12 Измеритель температуры охлаждающей жидкости двигателяИзмеритель температуры охлаждающей жидкости двигателя...
14.37.13 Электрооборудование двигателя

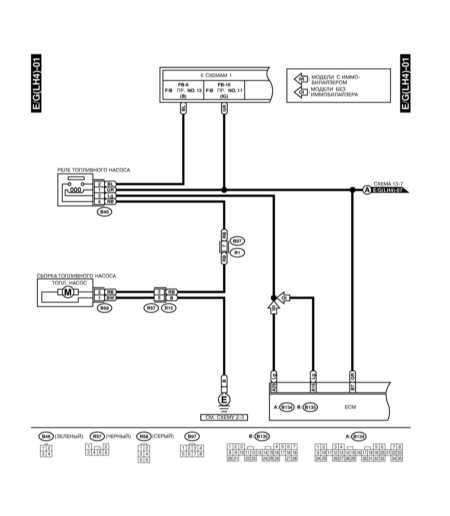

14.37.13 Электрооборудование двигателяЭлектрооборудование двигателя4-цилиндровые модели с OBD Subaru4-цилиндровые модели с OBD II...
14.37.14 Измеритель запаса топлива

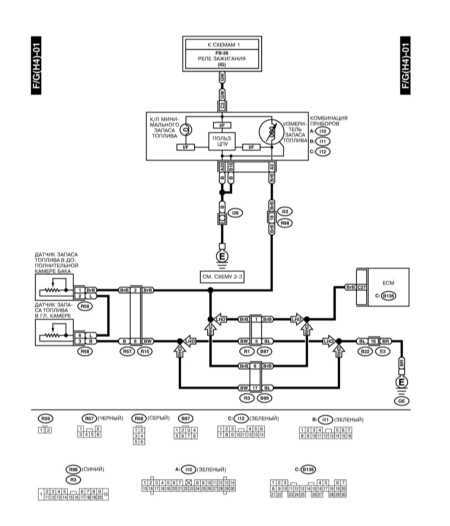

14.37.14 Измеритель запаса топливаИзмеритель запаса топлива4-цилиндровые модели6-цилиндровые модели...
14.37.15 Неотключаемый двухступенчатый редуктор

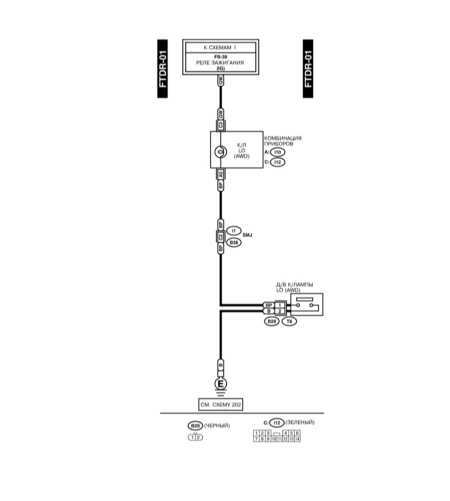

14.37.15 Неотключаемый двухступенчатый редукторНеотключаемый двухступенчатый редуктор...
14.37.16 Передняя розетка электропитания

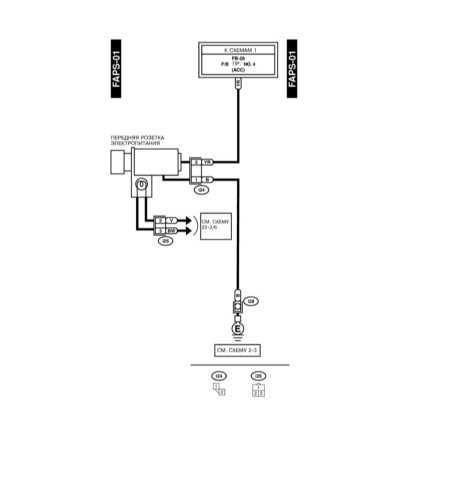

14.37.16 Передняя розетка электропитанияПередняя розетка электропитания...
14.37.17 Привод регулировки фар

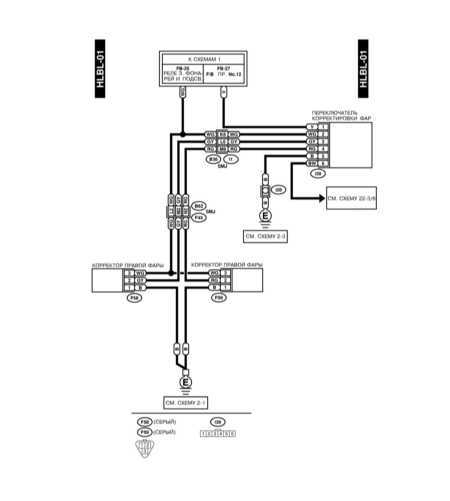

14.37.17 Привод регулировки фарПривод регулировки фар...
14.37.18 Клаксон
14.37.18 КлаксонКлаксон...
14.37.19 Система иммобилизации двигателя

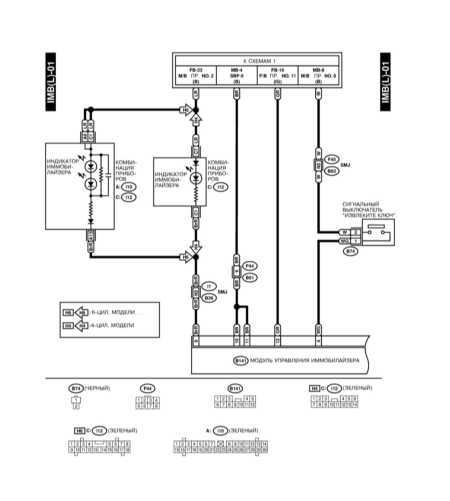

14.37.19 Система иммобилизации двигателяСистема иммобилизации двигателя4-цилиндровые модели6-цилиндровые модели...
14.37.20 Единый замок

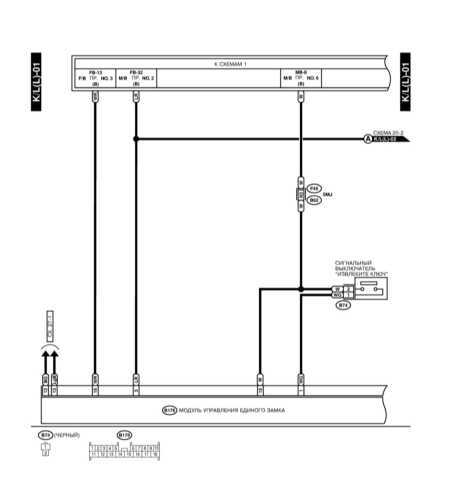

14.37.20 Единый замокЕдиный замок...
14.37.21 Огни заднего хода
14.37.21 Огни заднего ходаОгни заднего хода...
14.37.22 Габаритные огни и подсветка приборов

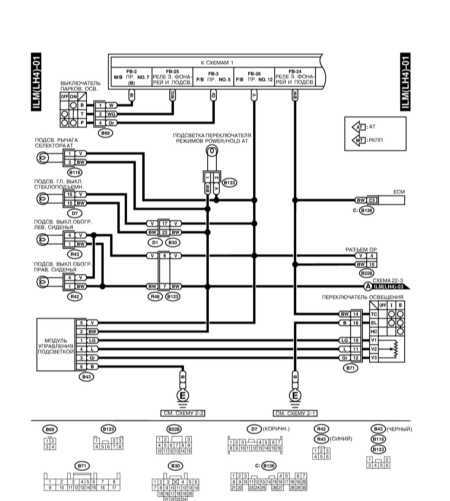

14.37.22 Габаритные огни и подсветка приборовГабаритные огни и подсветка приборов4-цилиндровые модели6-цилиндровые модели...
14.37.23 Противотуманные фары

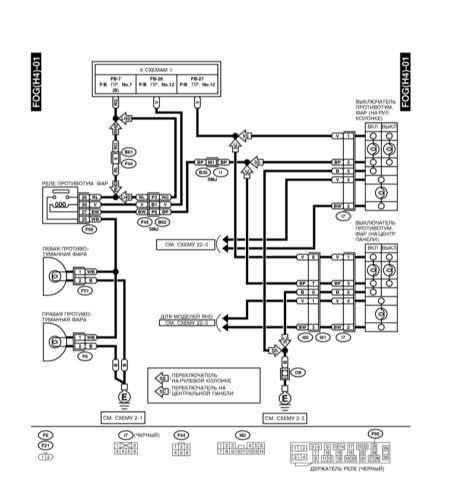

14.37.23 Противотуманные фарыПротивотуманные фары4-цилиндровые модели6-цилиндровые модели...
14.37.24 Фары

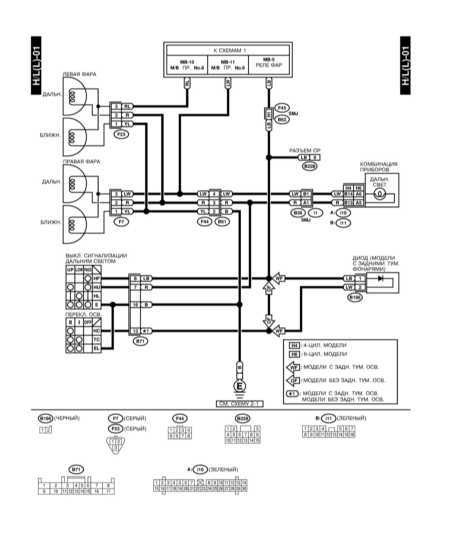

14.37.24 ФарыФары...

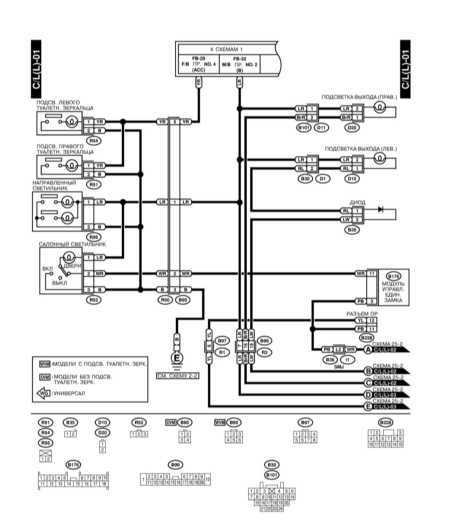

14.37.25 Внутреннее освещение
14.37.25 Внутреннее освещениеВнутреннее освещение...

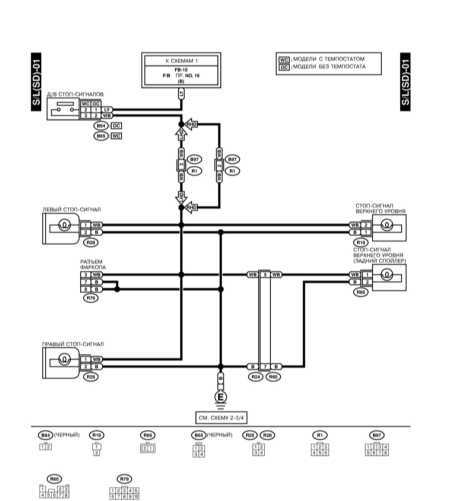

14.37.26 Стоп-сигналы
14.37.26 Стоп-сигналыСтоп-сигналыМодели СеданМодели Универсал...
14.37.27 Указатели поворотов и аварийная сигнализация

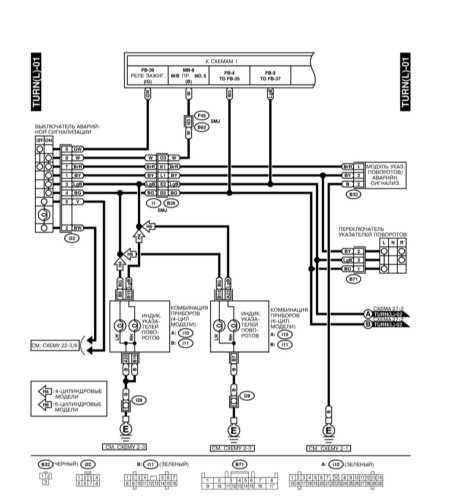

14.37.27 Указатели поворотов и аварийная сигнализацияУказатели поворотов и аварийная сигнализация...

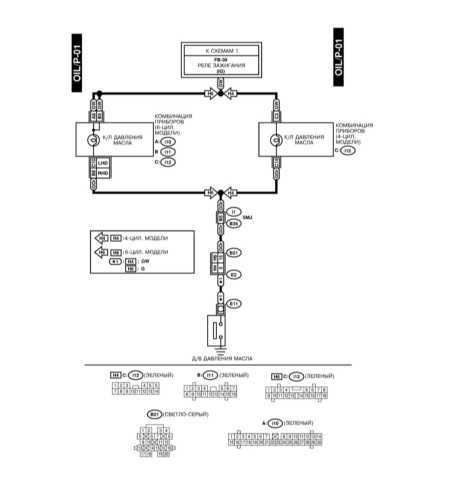

14.37.28 Контрольная лампа давления масла
14.37.28 Контрольная лампа давления маслаКонтрольная лампа давления масла...
14.37.29 Дисплей вывода показаний датчика температуры наружного воздуха

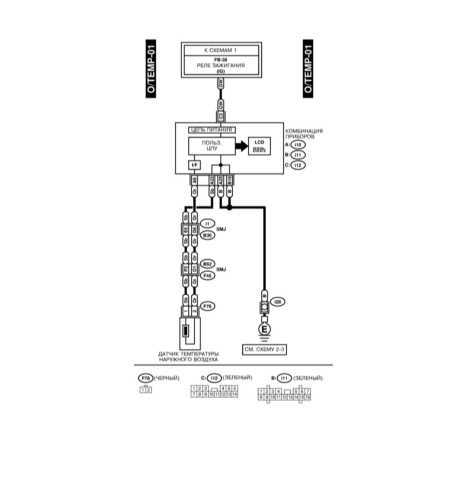

14.37.29 Дисплей вывода показаний датчика температуры наружного воздухаДисплей вывода показаний датчика температуры наружного воздуха...
14.37.30 Контрольная лампа взведения стояночного тормоза/уровня тормозной жидкости
14.37.30 Контрольная лампа взведения стояночного тормоза/уровня тормозной жидкостиКонтрольная лампа взведения стояночного тормоза/уровня тормозной жидкости...
14.37.31 Электропривод сидений

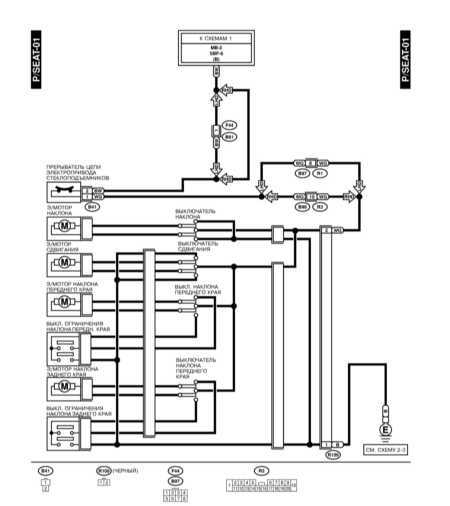

14.37.31 Электропривод сиденийЭлектропривод сидений...

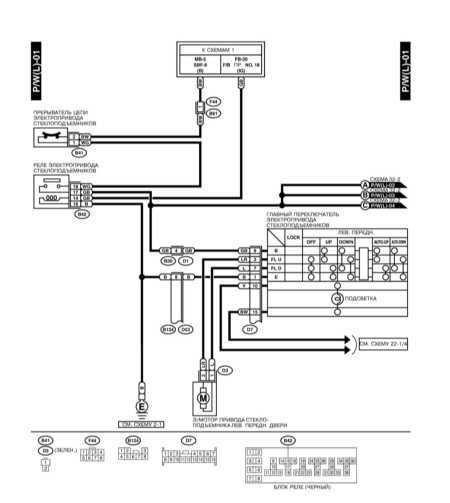

14.37.32 Электропривод стеклоподъемников
14.37.32 Электропривод стеклоподъемниковЭлектропривод стеклоподъемников...

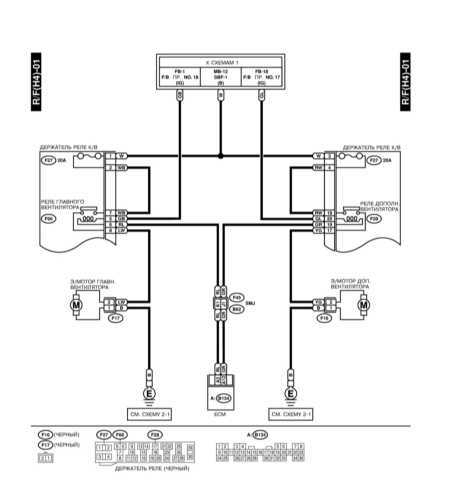

14.37.33 Вентилятор системы охлаждения
14.37.33 Вентилятор системы охлажденияВентилятор системы охлаждения4-цилиндровые6-цилиндровые...
14.37.34 Задняя розетка электропитания

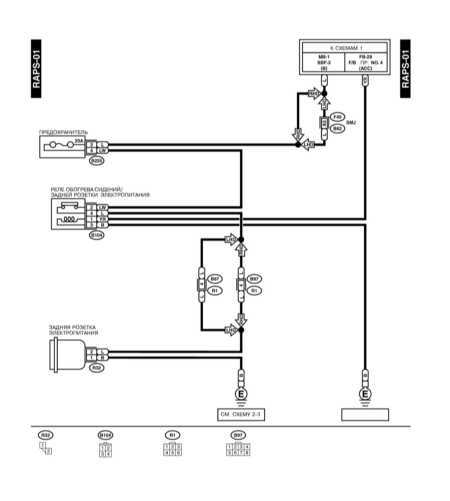

14.37.34 Задняя розетка электропитанияЗадняя розетка электропитания...
14.37.35 Задние туманные фонари

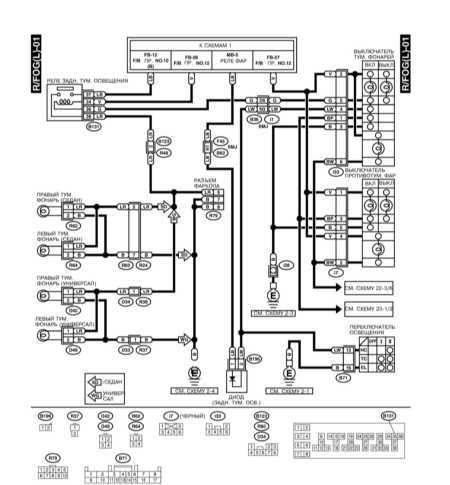

14.37.35 Задние туманные фонариЗадние туманные фонари...

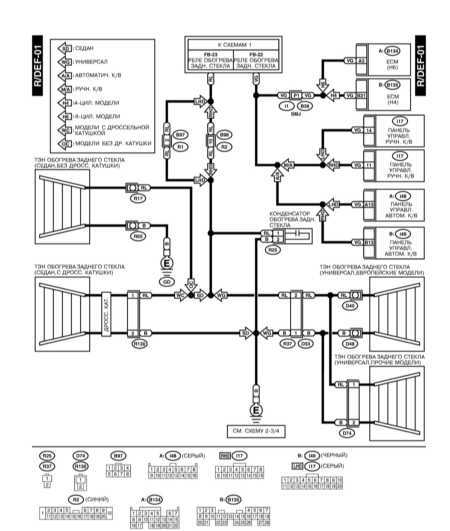

14.37.36 Электроообогрев заднего стекла
14.37.36 Электроообогрев заднего стеклаЭлектроообогрев заднего стекла...

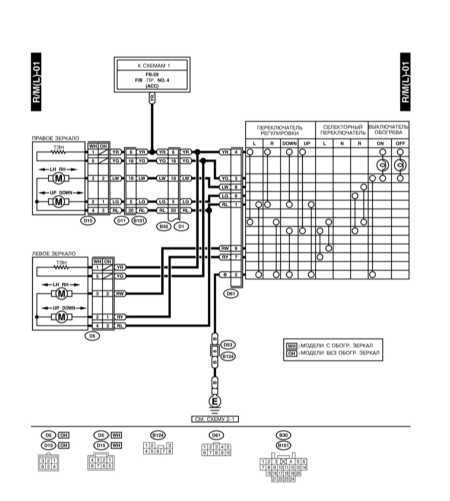

14.37.37 Электропривод дверных зеркал заднего вида
14.37.37 Электропривод дверных зеркал заднего видаЭлектропривод дверных зеркал заднего вида...

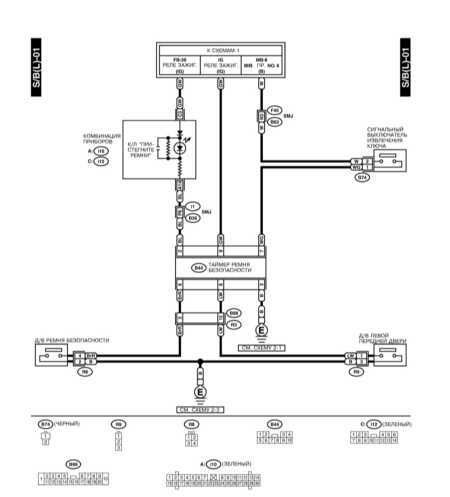

14.37.38 Контрольная лампа «Пристегните ремни»
14.37.38 Контрольная лампа «Пристегните ремни»Контрольная лампа «Пристегните ремни»...

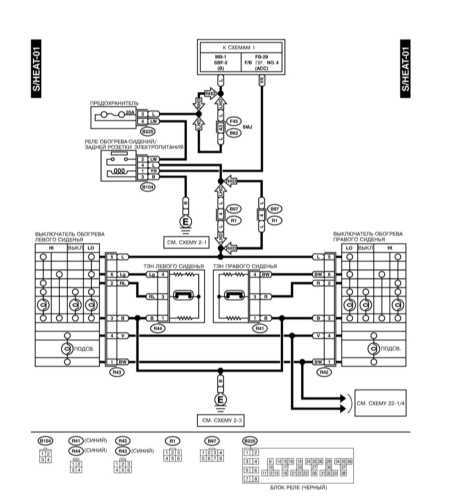

14.37.39 Обогрев сидений
14.37.39 Обогрев сиденийОбогрев сидений...

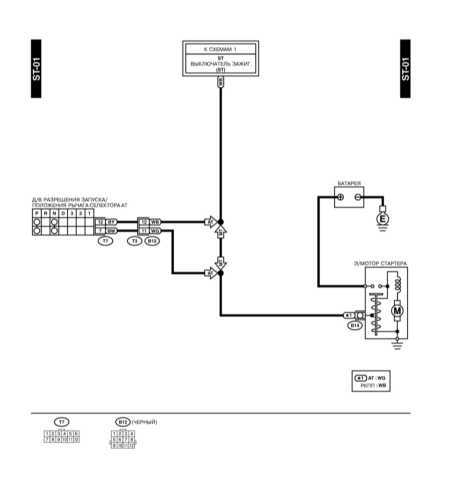

14.37.40 Система запуска
14.37.40 Система запускаСистема запуска...
14.37.41 Электропривод верхнего люка

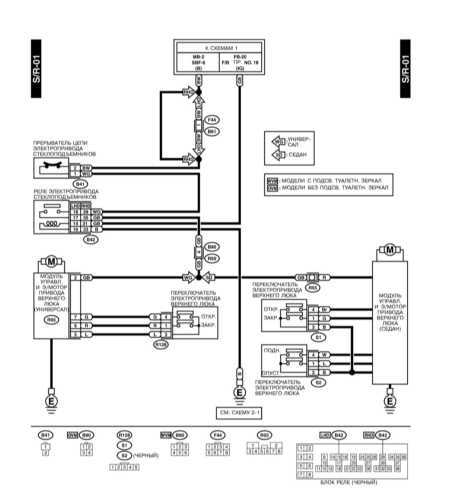

14.37.41 Электропривод верхнего люкаЭлектропривод верхнего люка...

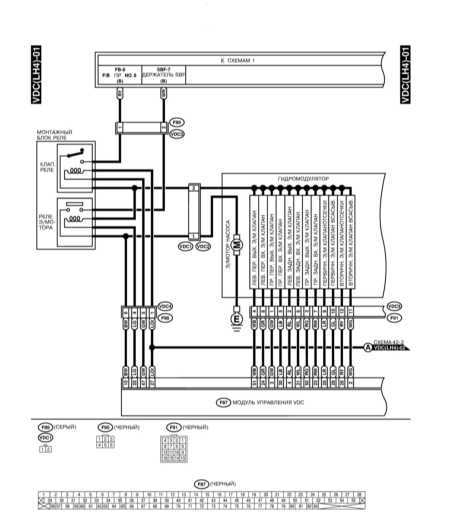

14.37.42 Система динамической стабилизации (VDC)
14.37.42 Система динамической стабилизации (VDC)Система динамической стабилизации (VDC)4-цилиндровые модели6-цилиндровые модели...
14.37.43 Очистители/омыватели ветрового стекла

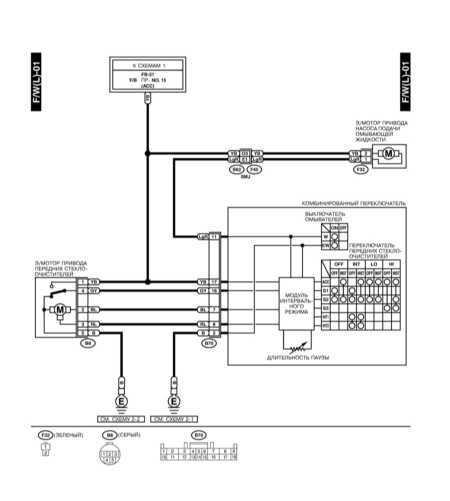

14.37.43 Очистители/омыватели ветрового стеклаОчистители/омыватели ветрового стекла...

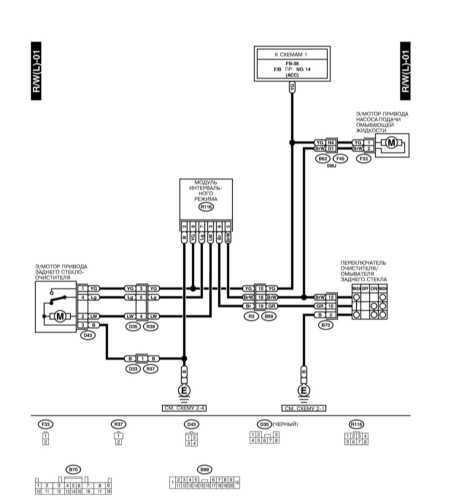

14.37.44 Очиститель/омыватель заднего стекла, модели Универсал
14.37.44 Очиститель/омыватель заднего стекла, модели УниверсалОчиститель/омыватель заднего стекла, модели Универсал...

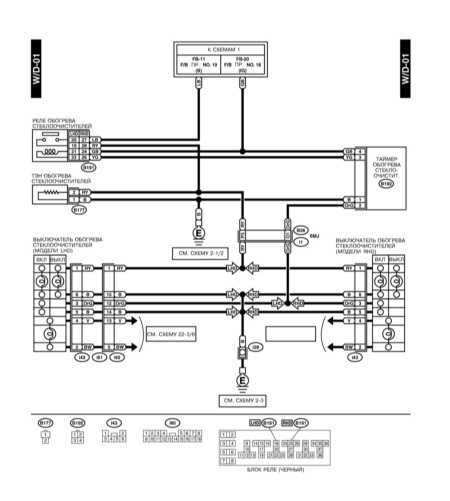

14.37.45 Электрообогрев стеклоочистителей
14.37.45 Электрообогрев стеклоочистителейЭлектрообогрев стеклоочистителей ...
14.37.46 Распределение питания

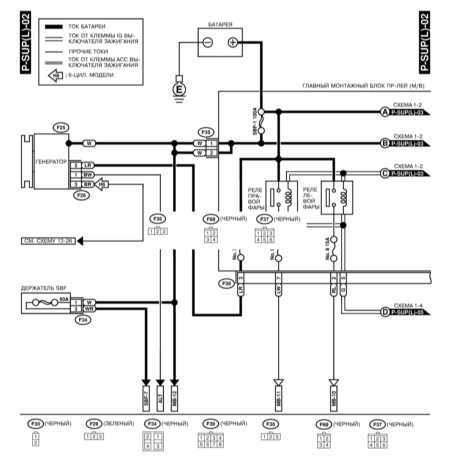

14.37.46 Распределение питанияРаспределение питания...
