Снятие, установка и регулировка капота

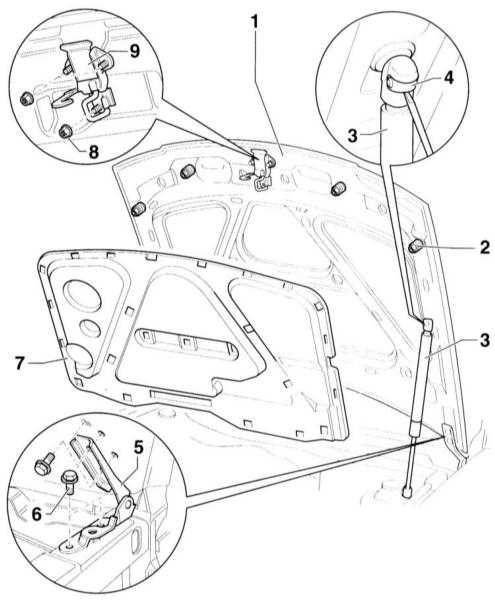

Элементы крепления и регулировки капота
1 – капот
2 – буфер
Для регулировки высоты капота.
3 – газонаполненный упор
4 – пружина
5 – петля капота |
6 – болт, 20 Нм
7 – глушитель шума
Только для дизельного двигателя.
8 – гайка, 8 Нм
9 – крючок |
СНЯТИЕ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Откройте капот. |
| 2. Маркируйте положение капота. Для этого обведите фломастером болты крепления на петлях (со стороны капота). |
3. Попросите ассистента поддержать капот.
ВНИМАНИЕ  При снятии газонаполненного упора нельзя полностью снимать стопорную пружину –4–. В противном случае упор может быть поврежден и его придется заменять.
|
| 4. Отсоедините газонаполненный упор –3– от капота. Для этого немного приподнимите отверткой стопорную пружину –4–. Снимите упор с шаровой опоры. Если упор необходимо снять полностью, приподнимите нижнюю пружину так же, как верхнюю и снимите шаровый шарнир. |
| 5. Выверните болты крепления –6– на капоте и снимите капот с помощью ассистента. |
| |
|
УСТАНОВКА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. При необходимости восстановите лакокрасочное покрытие капота. |
| 2. Установите на место капот. Выставьте капот с помощью маркировок, нанесенных при снятии, и закрепите болтами –6–. Если устанавливается новый капот, его необходимо отрегулировать. |
| 3. Поставьте упор –3– на шаровую опору и зафиксируйте пружиной –4–. |
| 4. Если амортизаторы –2– снимались, их необходимо отрегулировать снова. Внешние амортизаторы поверните для регулировки по высоте. Внутренние амортизаторы вверните полностью и затем отверните на Ѕ оборота. Капот должен располагаться заподлицо с прилегающими деталями кузова. |
|
Регулировка капота
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Немного ослабьте болты крепления –6– со стороны капота так, чтобы его можно было переместить в продольном и поперечном направлениях. |
 |

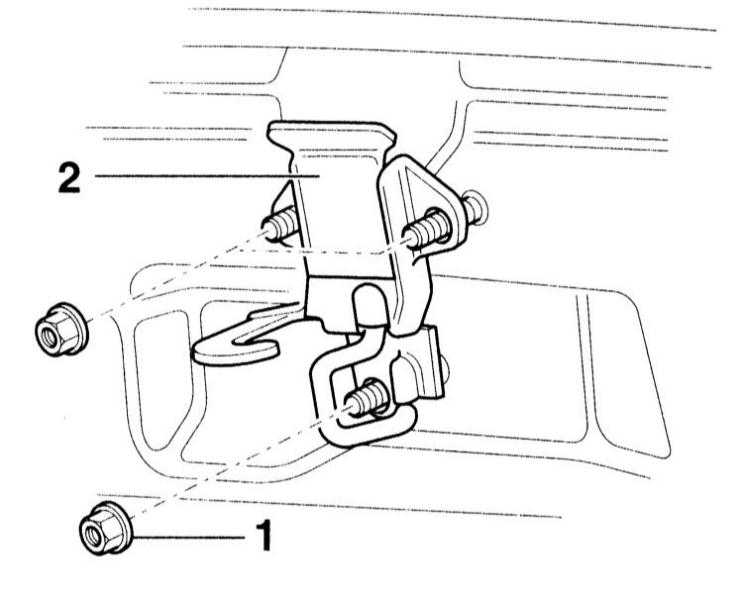

2. Немного отверните гайки крепления крючка (гайки –1– , крючок –2–). |
 |

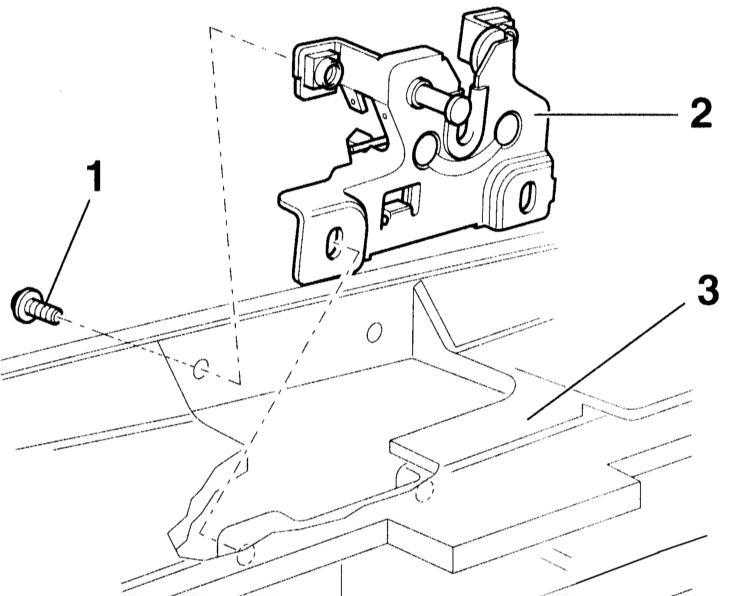

3. Немного отверните болты крепления замка капота (винты –1–, замок капота –2–, держателя –3–). |
| 4. Закройте капот и сместите его так, чтобы между прилегающими элементами кузова существовал равномерный зазор, обратитесь к Спецификациям. |
| 5. Отрегулируйте положение капота по высоте путем поворота внешних амортизаторов –2–. |
| 6. Осторожно откройте выставленный капот так, чтобы не менять положения петель капота. |
| 7. Затяните болты крепления петель моментом 20 Нм. |
| 8. Затяните болты крепления замка капота моментом 20 Нм. |
| 9. Затяните гайки крепления крючка моментом 8 Нм. |
|
