Снятие и установка активаторов единого замка Ауди А3

Снятие и установка активаторов единого замка

Активатор замка двери

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Снимите балку, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов и к иллюстрации.
2. Снимите крышку замка двери, обратитесь к подразделу Снятие и установка ручки передней двери и цилиндра замка.
3. Отсоедините приводные и стопорные тяги, обратитесь к подразделу Снятие и установка ручки передней двери и цилиндра замка.
4. Отсоедините вакуумный шланг единого замка.

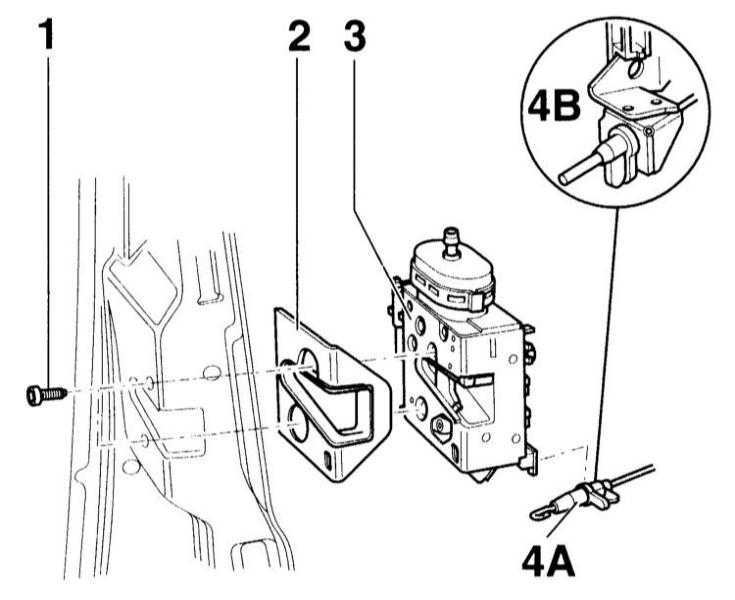

5. Отсоедините трос (4А).
6. Выверните винты –1–.
7. Выньте замок двери –3– с подкладкой –2–.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите на место замок –3– с подкладкой –2–. Затяните винты –1– моментом 10 Нм.
2. Соедините трос. Фрагмент (4В) показывает присоединенный трос.
3. Соедините стопорные и приводные тяги, а также крышку замка двери, обратитесь к подразделу Снятие и установка ручки передней двери и цилиндра замка.
4. Установите балку, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.

Активатор двери задка

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите облицовку двери задка, обратитесь к подразделу Снятие и установка облицовки двери задка.

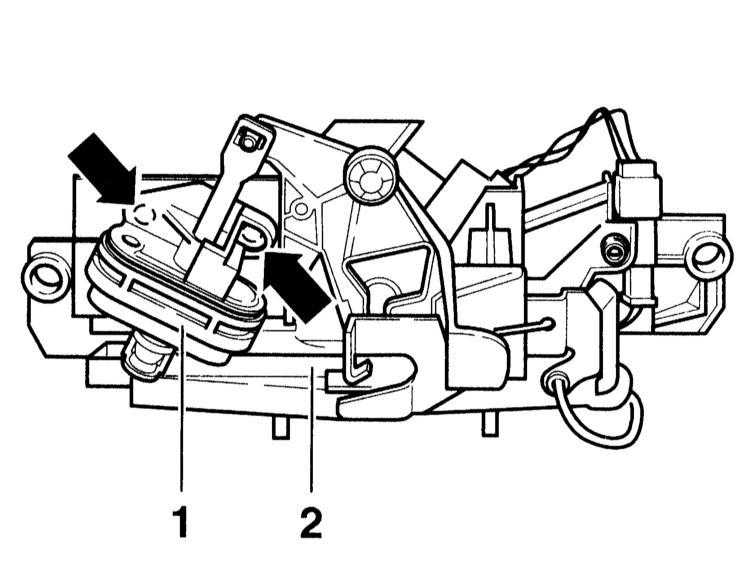

	2. Выдавите штифты (стрелки) и выньте приводной элемент –1– из замка двери задка. При необходимости воспользуйтесь для этого отверткой.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.

Активатор крышки лючка топливного бака

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите задний фонарь, обратитесь к подразделу Снятие и установка заднего фонаря.
	2. Расстыкуйте разъем, обратитесь к подразделу Единый замок - общие сведения и вакуумные шланги.

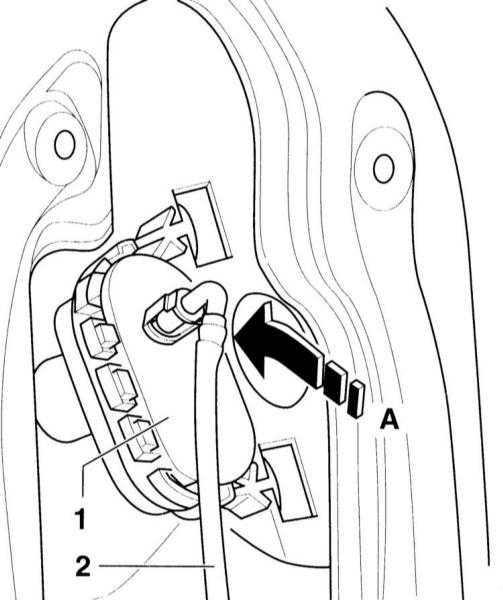

3. Через окно (стрелка А) с обратной стороны освободите блокировку приводного элемента –1– и выньте его.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поставьте на место приводной элемент и зафиксируйте его.
2. Вставьте угловой штекер в приводной элемент.
