Снятие и установка ручки передней двери и цилиндра замка

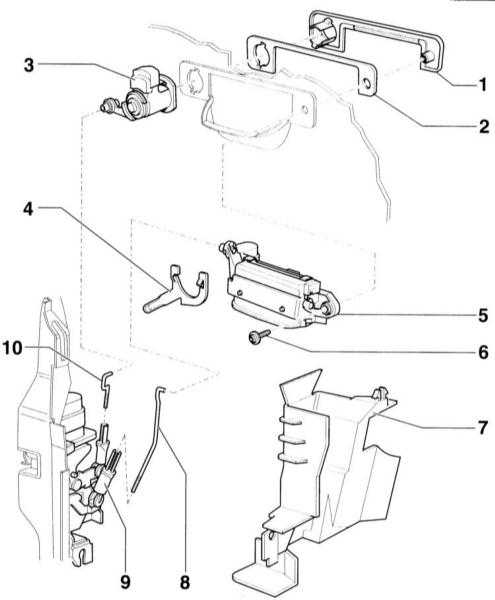

Ручка передней двери и цилиндр замка
1 – козырек
2 – подкладка
3 – цилиндр замка
4 – скоба поворотная
5 – ручка двери
6 – винт, 5 Нм |
7 – крышка замка двери
8 – предохранительная тяга. Для снятия отсоедините у элемента привода –9–.
9 – элемент привода
10 – предохранительная тяга цилиндра замка |

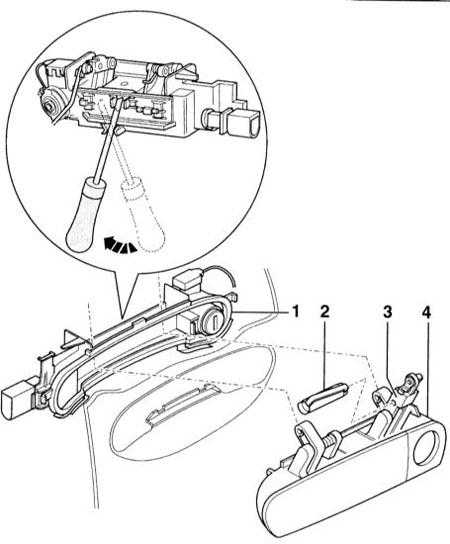

Ручка передней двери. Модели с номером шасси начиная с 8L XA 000 001
ВНИМАНИЕ
Изображенная на иллюстрации ручка устанавливается на автомобилях с номером шасси начиная с
8L XA 000 001.
1 – опора ручки. Цилиндр замка принадлежит опоре и не может сниматься отдельно.
2 – стопорный палец. При установке стопор должен полностью захватывать шарнирный рычаг. |
3 – шарнирный рычаг
4 – ручка двери |
ВНИМАНИЕ
Начиная с номера шасси 8L XA 000 01, устанавливается замок и ручка измененной конструкции. Снятие ручки измененной конструкции рассмотрено в подразделе Снятие и установка внутренней накладки крыла.
Ручка и цилиндр замка могут сниматься по отдельности. Для этого необходимо следовать соответствующим указаниям.
СНЯТИЕ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите держатель регулировочных элементов двери, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов. |
| 2. Отсоедините крышку –7– и выньте ее внизу из замка двери. |
| 3. Отсоедините предохранительную тягу –8– у ручки. |
| 4. Отсоедините предохранительную тягу –10– у цилиндра замка –3–. |
| 5. Поверните скобу –4– вниз (против направления движения) и выньте цилиндр замка. |
| 6. Выверните винт –6–. |
| 7. Снимите козырек –1–. |
| 8. Снимите подкладку –2–. |
| 9. Снимите изнутри ручку –5–. |
|
УСТАНОВКА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите козырек –1– с подкладкой –2–. |
| 2. Установите изнутри ручку двери –5– и сожмите ее с накладкой. |
| 3. Закрепите ручку винтом –6– у накладки. |
| 4. Вставьте цилиндр замка –3– и зафиксируйте скобой –4–. Для этого установите скобу у цилиндра замка и наклоните вперед (в направлении движения). |
 |
5. Закрепите шарнирную втулку –2– (если она снималась) в спускном рычаге –1– у цилиндра замка. |
| 6. Соедините стопорную тягу –3– цилиндра замка с шарнирной втулкой –2–. |
| 7. Вставьте стопорную тягу –3– в зажим –4–. |
 |
8. Вставьте стопорную тягу –1– в зажим –2– так, чтобы у рычага –4– был зазор а = 1 мм. |
| 9. После регулировки зазора сместите втулку –3– у зажима –2– вверх и таким образом зафиксируйте стопорную тягу. |
| 10. Соедините стопорную тягу –8– у ручки –5– (обратитесь к иллюстрации Ручка передней двери и цилиндр замка). |
| 11. Поставьте снизу крышку –7– и зафиксируйте ее сверху. |
| 12. Вставьте держатель, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов. |
|
Снятие накладки ручки
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Потяните ручку вверх. |
| 2. Выньте небольшой отверткой стопорную планку из ручки в направлении стрелки и выньте ручку. |
| 3. Снимите наружу козырек ручки. |
|
Модели с номером шасси начиная с 8L XA 000 001
СНЯТИЕ
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите облицовку двери и держатель. |
| 2. Выньте стопорный палец –2– и поднимите вверх шарнирный рычаг –3–. |
| 3. Освободите отверткой планку у опоры ручки –1–. |
| 4. Снимите опору ручки и цилиндр замка с ручкой. |
|
УСТАНОВКА
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Установка выполняется в обратной последовательности. |
|
