Регулировка двери

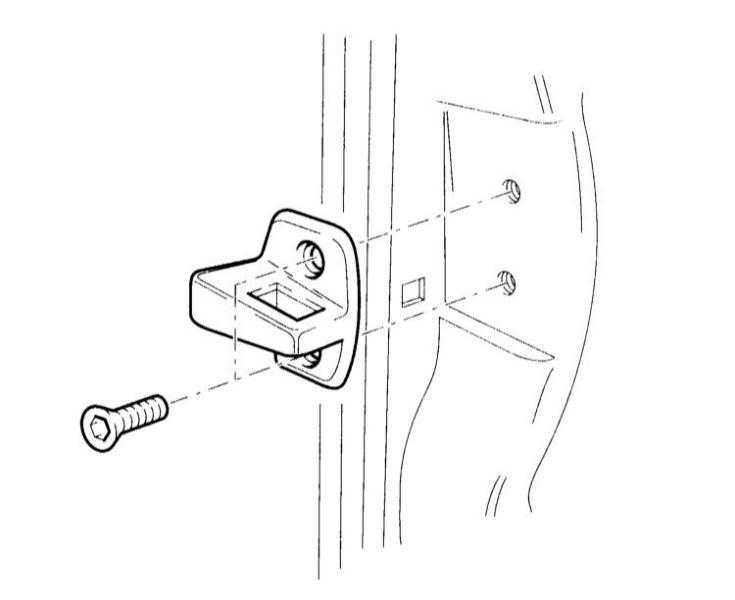

Регулировка замкового элемента двери
Регулировка двери по глубине установки замковым элементом
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Немного отверните винты замкового элемента. |
| 2. Закройте дверь. |
3. Путем смещения двери замковый элемент вдавливается так, что дверь становится заподлицо с прилегающими элементами кузова.
ВНИМАНИЕ  Регулировку двери замковым элементом следует проводить только в направлении вращения петель двери, но не по высоте.
|
| 4. Осторожно откройте дверь, не изменяя положение замкового элемента. |
| 5. Закрепите винты моментом 20 Нм. |
| |
|
Регулировка двери по высоте с помощью клиновых элементов двери
Регулировка клиньями
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Предварительно дверь должна быть отрегулирована замковым элементом. |
| 2. Снимите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери. |
| 3. Выровняйте дверь в продольном направлении путем смещения регулировочного клина –4–, предварительно ослабив болт –3– (обратитесь к иллюстрации Передняя дверь в подразделе Снятие и установка передней двери и держателя регулировочных элементов). |
| 4. Путем смещения регулировочного клина –7– при несколько ослабленном болте –6– (обратитесь к иллюстрации Передняя дверь в подразделе Снятие и установка передней двери и держателя регулировочных элементов) изменяется наклон держателя по отношению к стойке В. |
| 5. Отрегулируйте держатель так, чтобы достичь правильных зазоров и получить равномерный зазор по отношению к прилегающим элементам кузова. Величины зазоров указаны в Спецификациях. |
 |

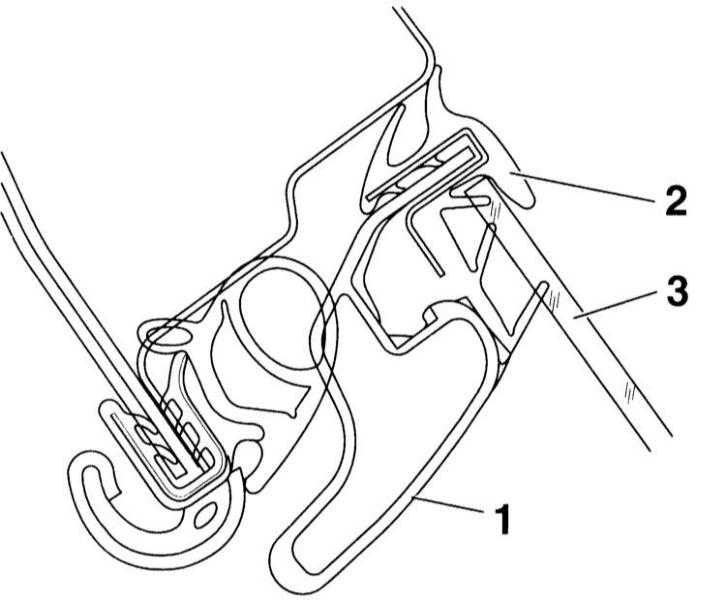

6. Следите за тем, чтобы рабочие кромки уплотнения –2– равномерно прилегали к стойке А и рамке крыши. При этом держатель –1– натяните несколько больше, чем это требуется для противодействия возврату резинового уплотнения. 3 – окно двери. |
| 7. Затяните болты –3– и –6– (обратитесь к иллюстрации Передняя дверь в подразделе Снятие и установка передней двери и держателя регулировочных элементов) моментом 30 Нм. |
| 8. Установите обшивку двери, обратитесь к подразделу Снятие и установка облицовки двери. |
|
