Привод ГРМ - общая информация, обслуживание компонентов
 |
Газораспределительная цепь может быть заменена без разборки двигателя. При помощи перечисленных ниже инструментов новая цепь может быть подсоединена к старой, пропущена вокруг звездочек и зачеканена. |
 |
При неправильной сборке может произойти столкновение клапанов с днищами поршней! |
Общая информация

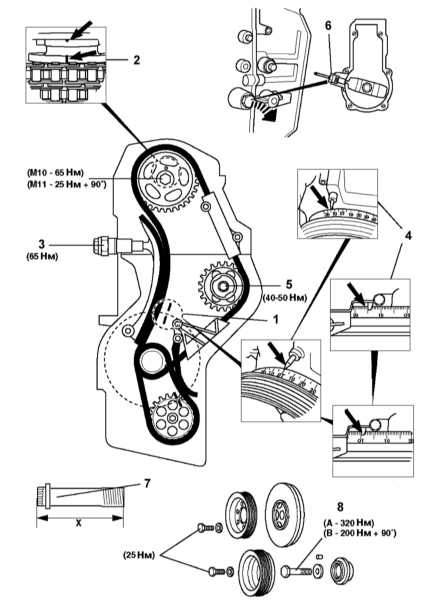

Детали установки элементов привода ГРМ
 |
1 — Установочные метки для приведения двигателя в положение ВМТ конца такта сжатия первого цилиндра
2 — Проверьте правильность совмещения установочных меток распределительных валов
3 — Сборка натяжителя цепи
4 — При снятии/установке ТНВД коленчатый вал следует привести в положение 15° после ВМТ поршня первого цилиндра |
5 — Болт звездочки ТНВД имеет левую резьбу
6 — Стопорный болт
7 — Болт М11 звездочки распределительного вала подлежит замене в случае, если его установочная длина «Х» превышает предельное допустимое значение (53.6 мм)
8 — Болт шкива коленчатого вала |
Для выполнения процедур снятия и установки элементов привода ГРМ потребуются следующие специальные инструменты:
Съемник ступицы/шкива коленчатого вала - № 103589003300;
Съемник звездочки коленчатого вала - № 102589053300;
Инструмент для блокировки маховика/приводного диска - № 601589024000;
Болты М6ґ90 мм для блокировки маховика/приводного диска;
Инструмент для блокировки ТНВД - № 601589052100;
Инструмент для разделения ТНВД - № 601589000800;
Инструмент для центрирования звездочки ТНВД - № 601589051400;
Набор звеньев газораспределительной цепи - № 602589024000;
Съемник звеньев газораспределительной цепи (элемент 1) - № 602589023300;
Съемник звеньев газораспределительной цепи (элемент 2) - № 602589046300;
Съемник звеньев газораспределительной цепи (элемент 3) - № 602589046301;
Инструмент для установки звеньев газораспределительной цепи - № 602589003900;
Набор 1 штамподержателей для установки звеньев газораспределительной цепи - № 602589026300;
Набор 2 штамподержателей для установки звеньев газораспределительной цепи - № 602589036300;
Приспособление для фиксации цепи на звездочке распределительного вала - № 602589014000;
Инструментальный ящик - № 602589009800;
Держатель вязкостной муфты (серия 129/140) - № 120589140700;
Ключ вязкостной муфты - № 111589020100;
Держатель шкива - № 603589004000.
Обратите внимание на следующие моменты:
Если обратное не оговорено особо, проворачивайте двигатель только в нормальном направлении;
Соблюдайте оговоренные нормативами усилия затягивания крепежа;
При соответствующей комплектации не забудьте перед снятием пометить установочное положение датчика CKP;
Не проворачивайте коленчатый вал за звездочки распределительных валов, а также прочие звездочки привода ГРМ;
Не проворачивайте коленчатый и распределительные валы при снятой газораспределительной цепи;
После установки фаз газораспределения не забудьте проверить установочные параметры ТНВД.
Обслуживание компонентов привода ГРМ
Детали установки элементов привода ГРМ
|
1 — Установочные метки для приведения двигателя в положение ВМТ конца такта сжатия первого цилиндра
2 — Проверьте правильность совмещения установочных меток распределительных валов
3 — Сборка натяжителя цепи
4 — При снятии/установке ТНВД коленчатый вал следует привести в положение 15° после ВМТ поршня первого цилиндра |
5 — Болт звездочки ТНВД имеет левую резьбу
6 — Стопорный болт
7 — Болт М11 звездочки распределительного вала подлежит замене в случае, если его установочная длина «Х» превышает предельное допустимое значение (53.6 мм)
8 — Болт шкива коленчатого вала |
|
1. Отсоедините отрицательный провод от батареи.
2. С целью облегчения проворачивания двигателя выверните все свечи накаливания.
3. Приведите коленчатый вал в положение ВМТ поршня первого цилиндра (1).
4. Проверьте правильность совмещения установочных меток распределительных валов (2).
5. Прежде чем приступать к выполнению ремонтных процедур снимите сборку натяжителя (3).
6. При снятии/установке ТНВД коленчатый вал следует привести в положение 15° после ВМТ поршня первого цилиндра (4).
7. Перед выворачиванием болта (5) установите центрирующий звездочку инструмент № 601589051400.
|
Болт звездочки ТНВД имеет левую нарезку. |
8. После снятия ТНВД установите стопорный болт (6), - инструмент № 601589052100.
9. При установке звездочки распределительного вала проследите за правильностью расположения направляющего штифта.
10. Перед установкой произведите заполнение натяжителя, для чего опустите его плунжером вниз в емкость с двигательным маслом SAE 10 и 7-10 раз отожмите плунжер. Проверьте плавность хода плунжера и адекватность его сопротивления сжатию.
11. Закончив необходимый восстановительный ремонт, установите натяжитель (3) на свое штатное место.
|
Болт М11 звездочки распределительного вала подлежит замене в случае, если его установочная длина «Х» превышает предельное допустимое значение (53.6 мм) (7) (см. иллюстрацию 78.1).
15 Затяните болт шкива коленчатого вала (8) с усилием 320 Нм (болт А классификации 10.9) или 200 Нм + 90° (болт В классификации 8.8). |
|
|
