Снятие и установка гильз цилиндров Мерседес W140

Снятие и установка гильз цилиндров

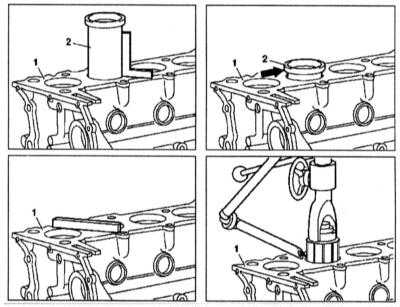

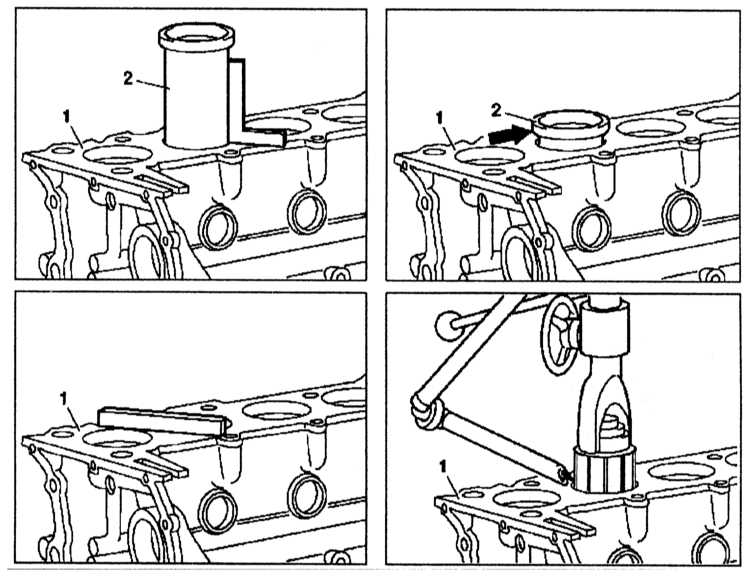

Извлечение гильзы

Снятие и установка гильз цилиндров Mercedes-Benz W140

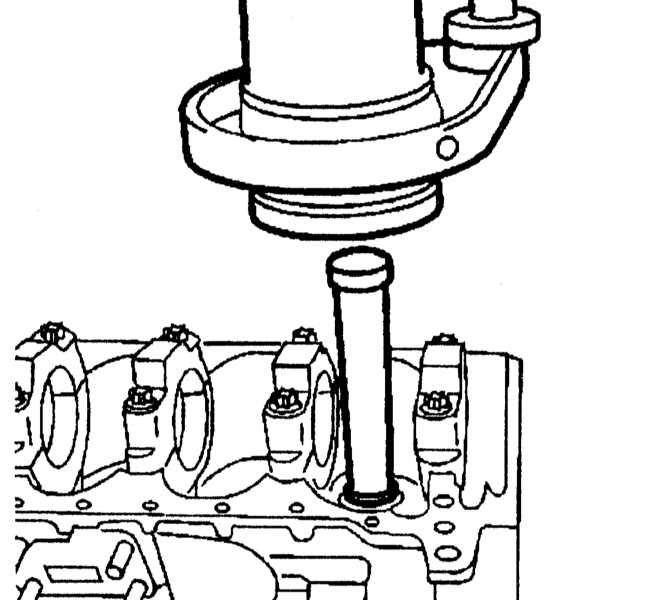

Установка гильзы


1 — Блок цилиндров 2 — Гильза

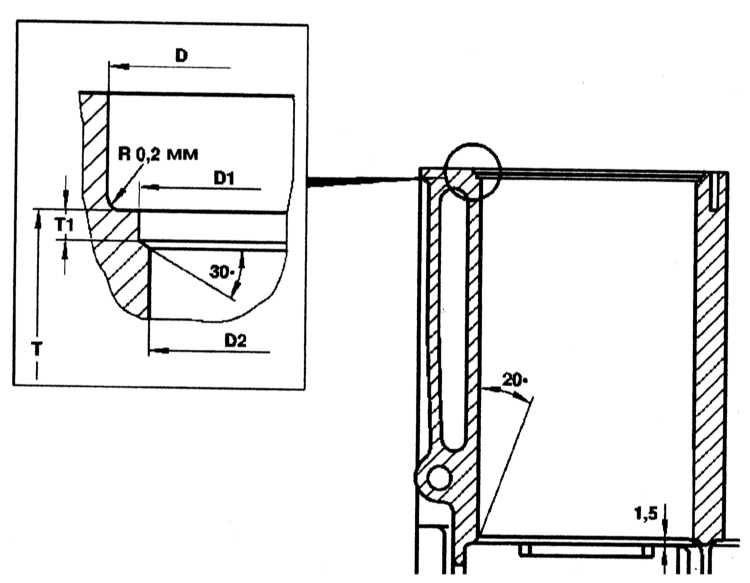

Посадочные характеристики гильз цилиндров


D, D1 — Диаметры под буртики гильзы D2 — Диаметр под гильзу Т — Длина гильзы Т1 — Посадочная глубина гильзы

Посадочные характеристики гильз приведены в Спецификациях.
