Снятие Мерседес W140

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

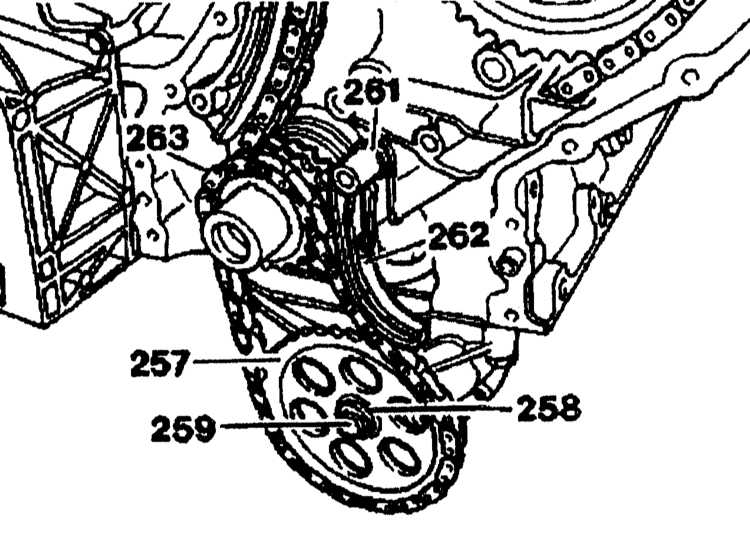

1. Снимите кронштейн (262) и торсионную пружину (216)
2. Отверните болт (259) с прокладкой (258) и снимите кронштейн масляного насоса. 3. Снимите цепь привода со звездочки масляного насоса (263). 4. Снимите натяжитель цепи привода ГРМ.

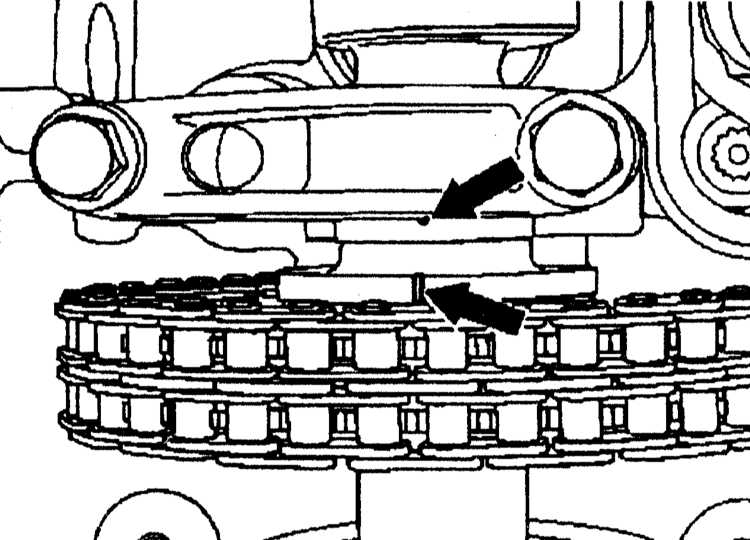

5. Пометьте взаимное положение цепи привода ГРМ и звездочки коленчатого вала.

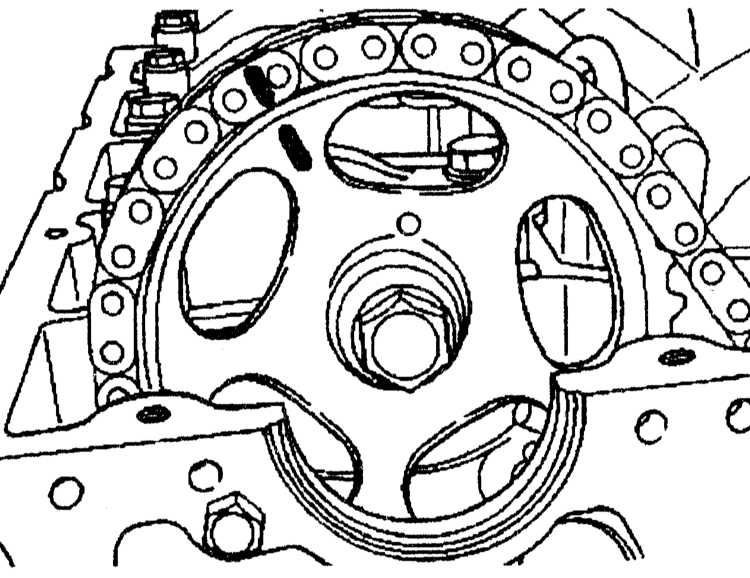

6. Пометьте взаимное положение цепи привода ГРМ и звездочки распределительного вала.
7. Отверните болт и снимите звездочку распределительного вала.

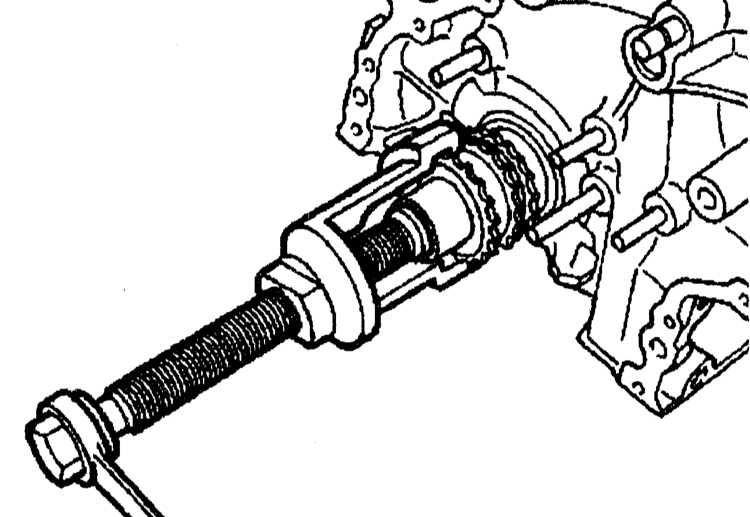

8. Снимите звездочку коленчатого вала с помощью съемника.
9. Проверьте состояние фиксатора в коленчатом вале и, если необходимо, замените его.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перенесите метку со старой звездочки на новую.

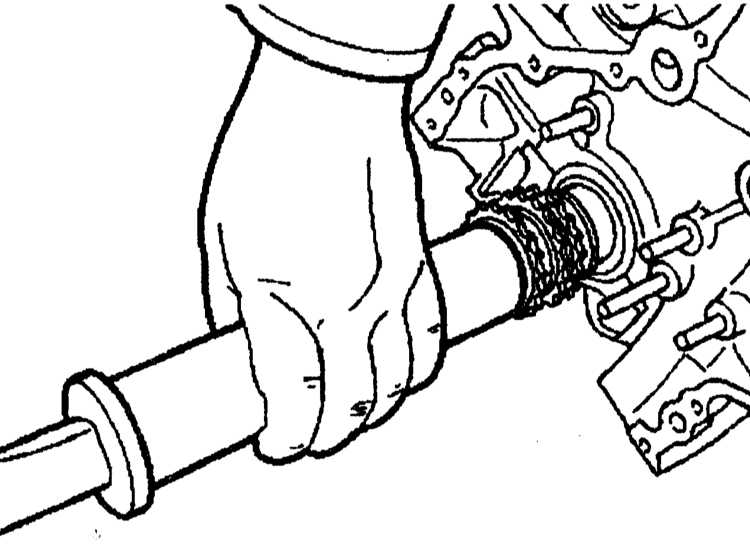

2. Запрессуйте новую звездочку на коленчатый вал с помощью установочного инструмента.

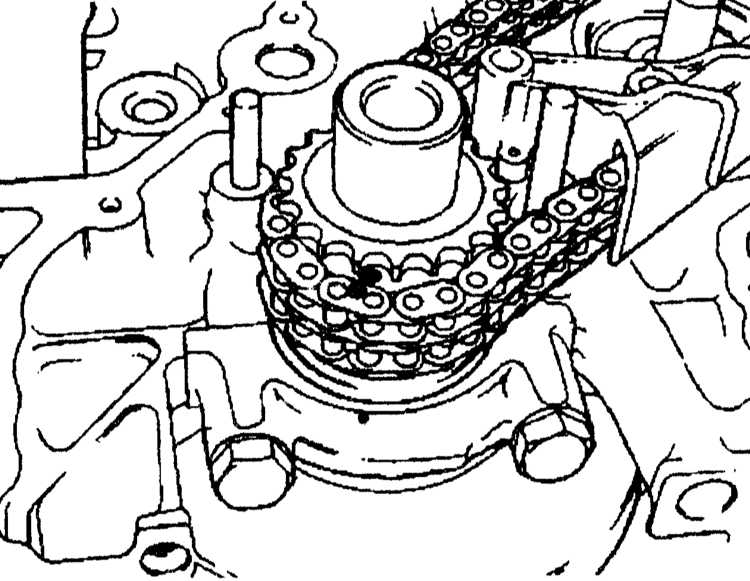

3. Установите звездочку распределительного вала и цепь привода ГРМ по меткам. 4. Установите натяжитель цепи и замените уплотнительное кольцо.
5. Проверьте регулировку меток ВМТ.

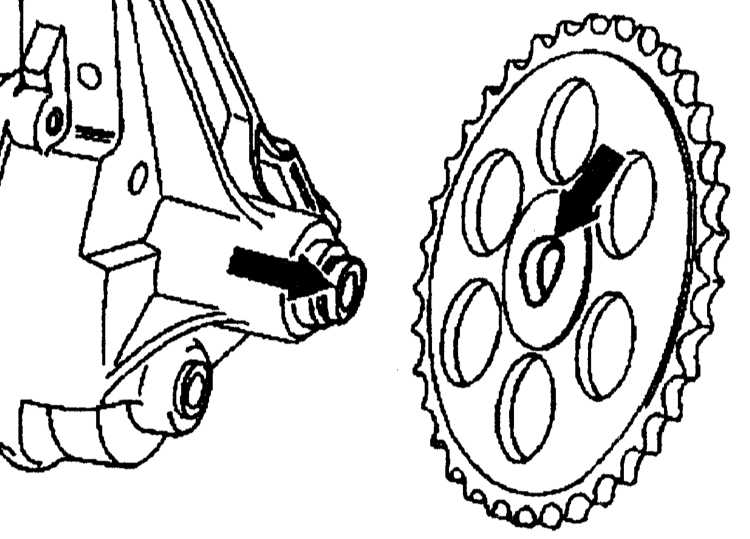

6. Установите цепь вместе со звездочкой масляного насоса. Установите звездочку так, чтобы выпуклая сторона звездочки была направлена вперед.

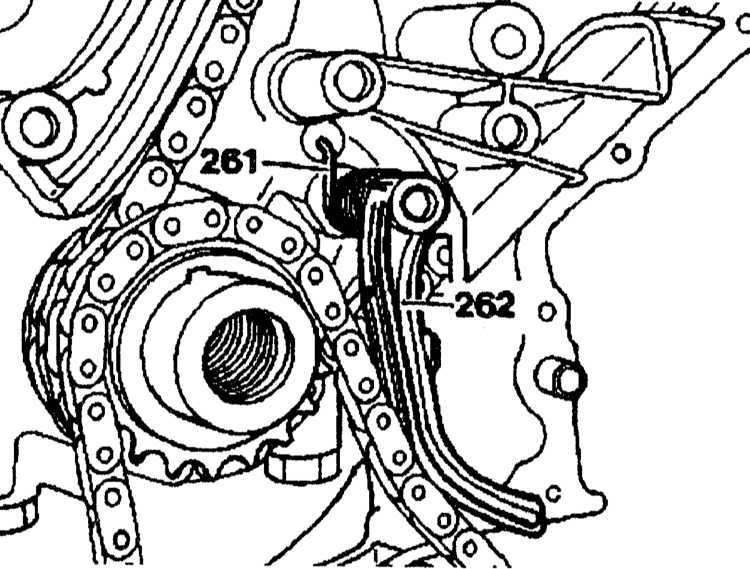

7. Присоедините кронштейн (262) и торсионную пружину (261).Запустите двигатель и проверьте отсутствие утечек.
