Обслуживание компонентов впускного воздушного тракта
Модели 2.0 и 2.5 л
Общая информация

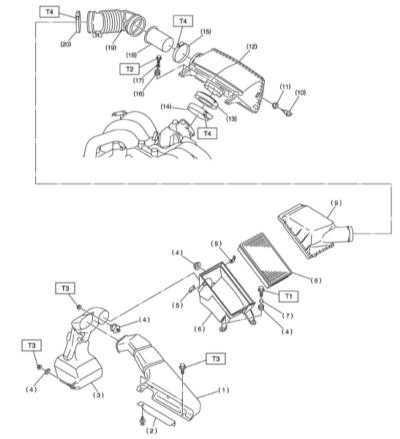

Конструкция впускного воздушного тракта 4-цилиндровых двигателей представлена на иллюстрации.
Конструкция впускного воздушного тракта 6-цилиндрового двигателя
Замена фильтрующего элемента воздухоочистителя
|
 |
1. Отпустите пружинные фиксаторы (А) на кожухе воздухоочистителя.
А — Пружинные фиксаторы
В — Болты крепления сборки воздухоочистителя |
2. Разделите кожух на две половины и извлеките фильтрующий элемент и проверьте его состояние. Продуйте фильтр сжатым воздухом, в случае необходимости произведите его замену.
3. Установка производится в обратном порядке.
 |
Защелкивание пружинных фиксаторов должно производиться только после правильного ввода в зацепление нижних стопорных язычков кожуха. |
|
|
Снятие и установка воздухоочистителя
|
 |
1. Отпустите хомут крепления рукава, соединяющего воздухоочиститель с корпусом дросселя. |
2. Отсоедините подведенный к воздухоочистителю впускной рукав, и прочие шланги.
3. Выверните крепежные болты (В) и снимите сборку воздухоочистителя с опорных кронштейнов.
4. Внимательно проверьте стенки обеих секций кожуха на наличие трещин и прочих механических повреждений, в случае необходимости произведите замену.
5. Установка производится в обратном порядке. Проследите за надежностью затягивания крепежных болтов и хомутов шланговых соединений. |
|
Снятие и установка впускного воздуховода
|
 |
1. Выверните болты крепления воздухозаборника к панели передка автомобиля. |
 |
2. Выверните болт крепления рукава впускного воздуховода к панели брызговика. |
 |
3. Снимите воздухозаборник в сборе с рукавом впускного воздуховода. |
4. Внимательно изучите снятые компоненты на наличие трещин и прочих механических повреждений, проверьте проходимость воздуховода. |
|
Снятие и установка резонаторной камеры
|
1. Снимите впускной воздуховод (см. предыдущий подраздел).
 |
2. Выверните крепеж и снимите резонаторную камеру. |
3. Внимательно изучите камеру на наличие трещин и прочих механических повреждений, удостоверьтесь в отсутствии в камере посторонних предметов.
4. Установка производится в обратном порядке. Проследите за надежностью затягивания крепежных болтов и хомутов шланговых соединений. |
|
Модели 3.0 л
Замена фильтрующего элемента, снятие и установка воздухоочистителя
|
 |
1. Отпустите крепежный хомут (А) и отделите от крышки воздухоочистителя гофрированный рукав. |
2. Отпустите пружинные фиксаторы (В) и снимите крышку воздухоочистителя.
3. Извлеките фильтрующий элемент и проверьте его состояние. Продуйте фильтр сжатым воздухом, в случае необходимости произведите его замену.
 |
4. Вверните крепежные болты и снимите кожух воздухоочистителя. |
5. Внимательно проверьте кожух и крышку воздухоочистителя на наличие трещин и прочих механических повреждений. В случае необходимости произведите замену.
 |
6. Установка производится в обратном порядке. Болты крепления кожуха следует затягивать с усилием 32.3 Нм.
|
Защелкивание пружинных фиксаторов должно производиться только после ввода стопорных язычков крышки в приемные пазы кожуха. |
|
|
|
Снятие и установка воздухоприемной камеры
|
1. Отсоедините отрицательный провод от батареи.
 |
2. Отсоедините электропроводку от датчика температуры всасываемого воздуха (IAT). |
 |
3. Отпустите хомут (А) патрубка подсоединения воздухоприемной камеры к корпусу дросселя.
А — Хомут
В — Крепежные болты
С — Хомут |
4. Выверните болты (В) крепления воздухоприемной камеры к впускному трубопроводу.
5. Отпустите хомут (С) крепления к камере гофрированного воздуховода.
6. Отсоедините от воздухоприемной камеры прочие шланги и снимите сборку с автомобиля.
7. Внимательно проверьте камеру на наличие трещин и прочих механических повреждений. В случае необходимости произведите замену.
8. Установка производится в обратном порядке. |
|
Снятие и установка воздухозаборника
|
 |
1. Выверните крепежные болты и, высвободив из резонаторной камеры, снимите воздухозаборник с панели передка автомобиля. |
2. Внимательно проверьте воздухозаборник, на наличие трещин и прочих механических повреждений. В случае необходимости удалите из проходного сечения сборки посторонние предметы. Дефектный воздухозаборник замените.
3. Установка производится в обратном порядке. |
|
Снятие и установка резонаторной камеры
|
1. Загоните автомобиль на подъемник.
2. Снимите воздухозаборник (см. предыдущий подраздел).
3. Снимите кожух воздухоочистителя (см. выше).
 |
4. Выверните болт крепления резонаторной камеры к правой переборке двигательного отсека. |
5. Снимите правое переднее колесо и поднимите автомобиль над землей.
6. Снимите правую панель грязеотбойника.
 |
7. Извлеките резонаторную камеру через арку правого колеса. |
8. Внимательно проверьте снятую камеру, на наличие трещин и прочих механических повреждений. Удостоверьтесь в отсутствии внутри посторонних предметов. В случае необходимости произведите соответствующие исправления/замените камеру.
9. Установка производится в обратном порядке. |
|
